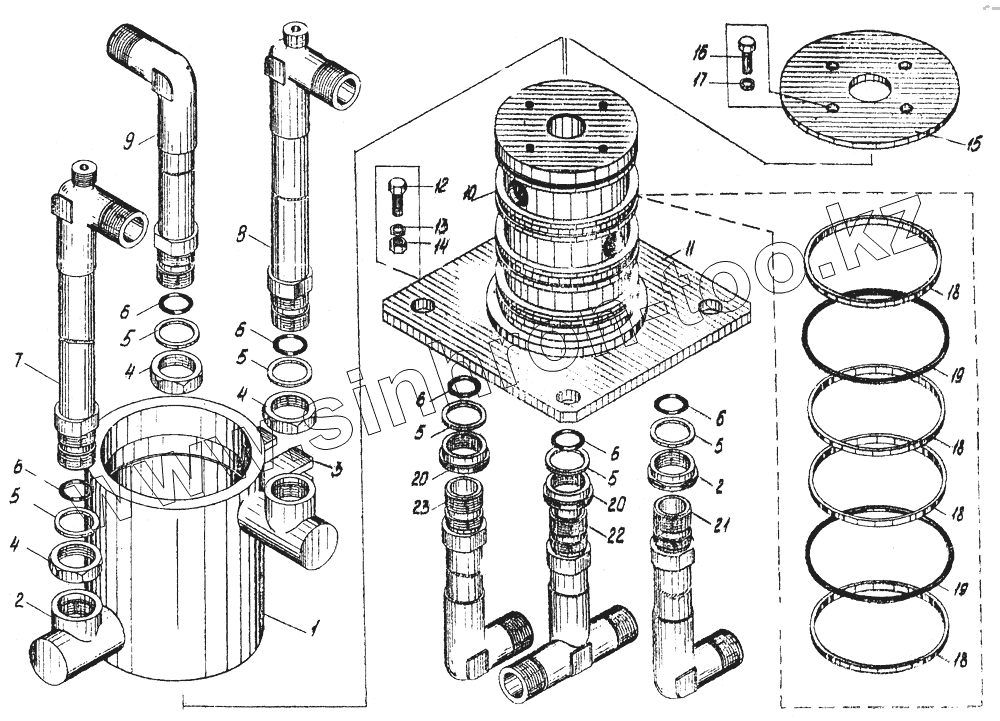

Каталог запасных частей к технике: Автокран КС-3571. Соединение вращающееся КС-3562А.60.710
КС-3562А.60.710
1
2
3
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.60.710 | КС-3562А.60.710 | Соединение вращающееся | |
| 1 | КC-3562A.60.721 | Цилиндр | |
| 2 | KC-3562A.60.722 | Угольник | |
| 3 | KС-3562A.60.723 | Ухо | |
| 4 | KC-3562A.60.002 | Гайка | |
| 5 | KC-3562A.60.003 | Шайба | |
| 6 | У-35x30-3 ГОСТ 9833-61 | Кольцо | |
| 7 | КC-3562A.60.760-02 | Труба в сборе | |
| 8 | KC-3562A.60.770 | труба в сборе | |
| 9 | KС-3562A.60.770-01 | Труба в сборе | |
| 10 | КC-3562A.60.731 | Корпус | |
| 11 | KC-3562A.60.732 | Фланец | |
| 12 | М20х80.46 ГОСТ 7798-71 | Болт | |
| 13 | 20.65Г ГОСТ 6402-71 | Шайба | |
| 14 | M20.5.01 ГОСТ 5915-71 | Гайка | |
| 15 | KС-3562A.60.712 | Шайба | |
| 16 | М10х20.46.019 ГОСТ 7798-71 | Болт | |
| 17 | 10.65Г ГОСТ 6402-71 | Шайба | |
| 18 | H1-140x130-3 ГОСТ 9833-61 | Кольцо | |
| 19 | 140x130 ГОСТ 9833-61 | Шайба защитная | |
| 20 | КС-3562A.60.711 | Гайка | |
| 21 | KC-3562A.60.760 | Труба в сборе | |
| 22 | KC-3562A.60.750 | Труба в сборе | |
| 23 | KС-3562A.60.760-01 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
