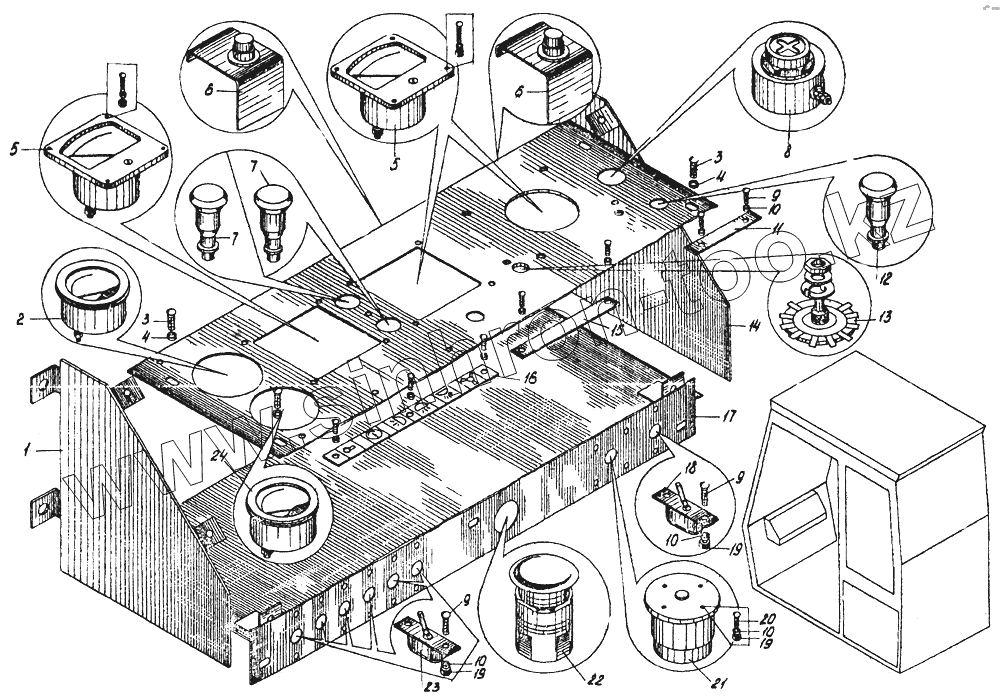

Каталог запасных частей к технике: Автокран КС-3571. Щиток приборов КС-3571.51.100
КС-3571.51.100
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571.51.100 | КС-3571.51.100 | Щиток приборов | |
| 1 | У1.80.120 | Стенка левая | |
| 2 | УК-143 | Указатель температуры воды | |
| 3 | М6х10.46.019 ГОСТ 17473-72 | Винт | |
| 4 | 6.02.019 ГОСТ 11371-68 | Шайба | |
| 5 | Миллиамперметр | Миллиамперметр | |
| 6 | КС-3571.50.102 | Козырек | |
| 7 | Контрольная лампа | Контрольная лампа | |
| 8 | Контрольная спираль в сборе | Контрольная спираль в сборе | |
| 9 | M4x8.46.016 ГОСТ 17473-72 | Винт | |
| 10 | 4.65Г.019 ГОСТ 6402-70 | Шайба | |
| 11 | KC-3571.50.104 | Табличка | |
| 12 | Контрольная лампа | Контрольная лампа | |
| 13 | Переключатель | Переключатель | |
| 14 | У1.80.110 | Стенка правая | |
| 15 | KC-3562A.50.108 | Табличка | |
| 16 | KС-3571.50.105 | Табличка | |
| 17 | KC-3571.51.101 | Панель | |
| 18 | 2ППН-45 | Переключатель | |
| 19 | М4.5.016 ГОСТ 5915-70 | Гайка | |
| 20 | M4x16.46.016 ГОСТ 17473-72 | Винт | |
| 21 | PC-65 | Реле отключения при перегреве | |
| 22 | КЕ-021 | Кнопка управления | |
| 23 | НВ-45М | Выключатель | |
| 24 | УК-144 | Указатель давления масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
