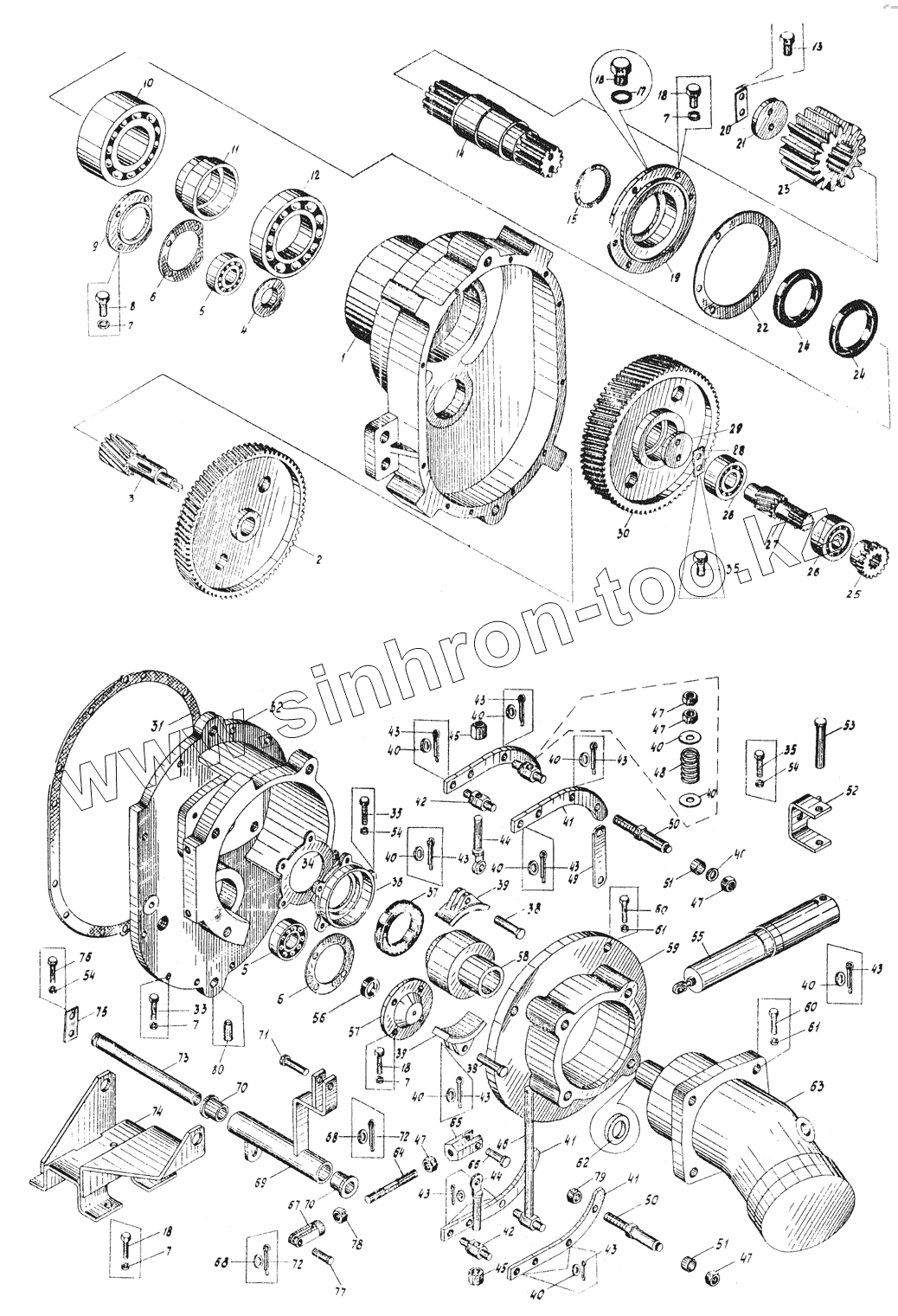

Каталог запасных частей к технике: Автокран КС-3571. Механизм поворота У3515.45
У3515.45
1
2
3
4
5
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
33
35
35
36
37
38
38
39
39
40
40
40
40
40
40
40
40
40
40
40
41
41
41
42
42
43
43
43
43
43
43
43
43
43
44
44
45
45
46
47
47
47
47
47
48
49
50
50
51
51
52
53
54
54
54
55
56
57
58
59
60
60
61
61
62
63
64
65
66
67
68
68
69
70
70
71
72
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У3515.45 | У3515.45 | Механизм поворота | |
| 1 | KС-3562A.46.031 | Нижняя часть корпуса | |
| 2 | KC-3562A.46.012 | Колесо зубчатое | |
| 3 | KC-3562A.46.004 | Вал-шестерня | |
| 4 | KС-3562A.46.034 | Маслоотражатель | |
| 5 | 306 ГОСТ 8338-75 | Подшипник | |
| 6 | KC-3562A.46.015 | Прокладка | |
| 7 | СТП 213-06 | Шайба 10.65Г.019 | |
| 8 | СТП 153-30 | Болт | |
| 9 | KС-3562A.46.049 | Крышка | |
| 10 | 3614 ГОСТ 5721-75 | Подшипник | |
| 11 | KC-3562A.46.025 | Втулка | |
| 12 | 217 ГОСТ 8338-75 | Подшипник | |
| 13 | СТП 153-22 | Болт | |
| 14 | KC-3562A.46.022 | Вал | |
| 15 | KC-3562A.46.023 | Шайба регулировочная | |
| 16 | КС-3562А.46.013 | Пробка | |
| 17 | KС-3562A.46.019 | Прокладка | |
| 18 | СТП 153-21 | Болт | |
| 19 | KC-3562A.46.016 | Крышка | |
| 20 | СТП 220-46 | Планка закрепительная | |
| 21 | СТП 220-26 | Шайба упорная 70 | |
| 22 | KС-3562A.46.017 | Прокладка | |
| 23 | KC-3562A.46.021 | Шестерня | |
| 24 | СТП 030-15 | Манжета | |
| 25 | KC-3562A.46.033 | Полумуфта внутренняя | |
| 26 | 1606 ГОСТ 5720-75 | Подшипник | |
| 27 | KC-3562A.46.029 | Вал-шестерня | |
| 28 | СТП 220-44 | Планка закрепительная | |
| 29 | СТП 220-24 | Шайба упорная 60 | |
| 30 | КС-3562А.46.026 | Колесо зубчатое | |
| 31 | КС-3562А.46.035 | Прокладка | |
| 32 | КC-3562A.46.009 | Верхняя часть корпуса | |
| 33 | СТП 153-23 | Болт | |
| 34 | КС-3562А.46.013 | Пробка | |
| 35 | СТП 153-13 | Болт | |
| 36 | КС-3562А.46.011 | Крышка | |
| 37 | СТП 030-14 | Манжета | |
| 38 | КС-3562А.46.037 | Ось | |
| 39 | КС-3562А.46.080СБ | Колодка | |
| 40 | СТП 211-07 | Шайба | |
| 41 | КС-3562А.46.036 | Рычаг | |
| 42 | KC-3562A.46.045 | Траверса | |
| 43 | СТП 240-50 | Шплинт | |
| 44 | КС-3562А.46.044 | Тяга | |
| 45 | КС-3562А.46.053 | Гайка специальная | |
| 46 | КС-3562А.46.090СБ | Тяга | |
| 47 | СТП 188-06 | Гайка | |
| 48 | КС-3562А. 46.046 | Пружина | |
| 49 | KC-3562A.46.052 | Планка | |
| 50 | КС-3562А.46.055 | Ось | |
| 51 | КС-3562А. 46.056 | Втулка | |
| 52 | КС-3562А.46.006 | Основание | |
| 53 | СТП 320-40 | Ось | |
| 54 | СТП 213-05 | Шайба 8.65Г.019 | |
| 55 | КС-3562А.67.000 | Гидроразмыкатель тормоза | |
| 56 | СТП 020-05 | Манжета | |
| 57 | КС-3562А.46.003 | Крышка | |
| 58 | KC-3562A.46.014 | Шкив тормозной | |
| 59 | КС-3562А.46.005 | Фланец | |
| 60 | СТП 153-45 | Болт | |
| 61 | СТП 213-08 | Шайба | |
| 62 | КС-3562А.46.041 | Кольцо | |
| 63 | 210.25.13.21Б | Гидромотор | |
| 64 | KC-3562A.46.039 | Шток | |
| 65 | KC-3562A.46.042 | Вилка | |
| 66 | KC-3562A.46.043 | Ось | |
| 67 | КС-3562А.46.051 | Вилка | |
| 68 | СТП 211-06 | Шайба | |
| 69 | КС-3562А.46.070СБ | Рычаг | |
| 70 | KC-3562A.11.043 | Втулка | |
| 71 | СТП 320-23 | Ось | |
| 72 | СТП 240-28 | Шплинт | |
| 73 | КС-3562А.46.008 | Ось | |
| 74 | КС-3562A.46.060СБ | Кронштейн | |
| 75 | КС-3562А.11.009 | Планка | |
| 76 | СТП 153-12 | Болт | |
| 77 | СТП 320-20 | Ось | |
| 78 | СТП 188-06 | Гайка | |
| 79 | СТП 188-07 | Гайка | |
| 80 | СТП 265-78 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
