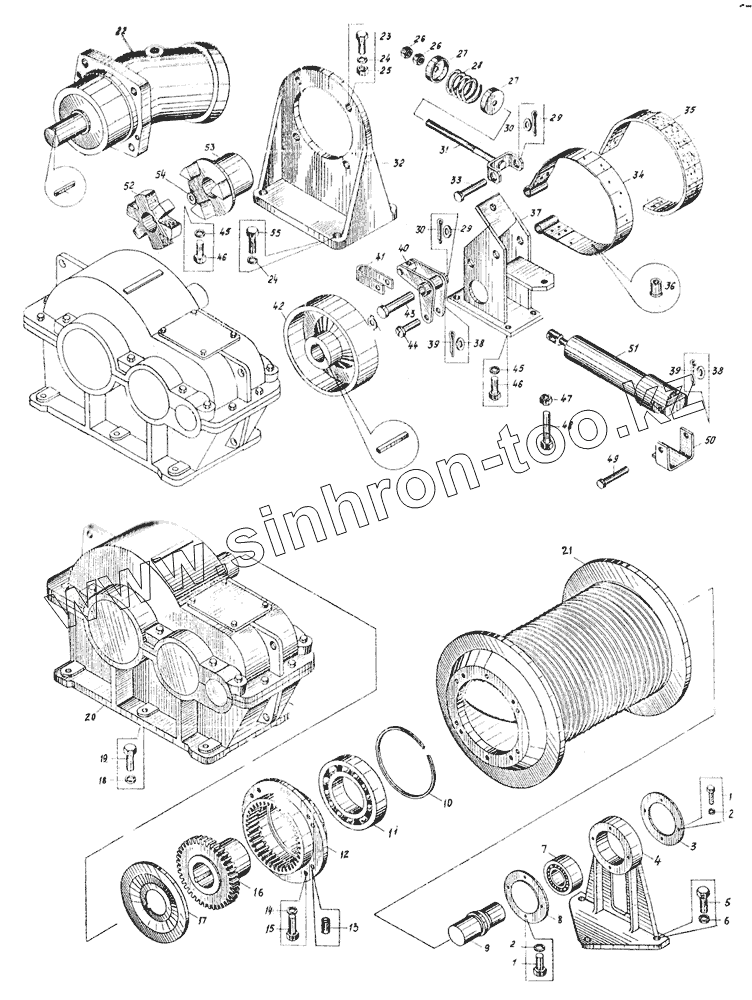

Каталог запасных частей к технике: Автокран КС-3571. Лебедка грузовая КС-3571.44.000 СБ
КС-3571.44.000СБ
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571.44.000СБ | КС-3571.44.000СБ | Лебедка грузовая | |
| 1 | СТП 153-12 | Болт | |
| 2 | СТП 213-05 | Шайба 8.65Г.019 | |
| 3 | KC-3562A.44.015 | Крышка | |
| 4 | КС-3562А.44.001 | Кронштейн | |
| 5 | СТП 154-57 | Болт | |
| 6 | СТП 213-09 | Шайба | |
| 7 | 3610 ГОСТ 5721-75 | Подшипник | |
| 8 | КС-3562А.44.015-01 | Крышка | |
| 9 | KС-3562A.44.103 | Ось | |
| 10 | СТП 295-39 | Кольцо | |
| 11 | 1224Л ГОСТ 5720-75 | Подшипник | |
| 12 | KC-3562A.44.106 | Полумуфта зубчатая | |
| 13 | СТП 265-67 | Штифт цилиндрический | |
| 14 | СТП 213-07 | Шайба | |
| 15 | СТП 153-35 | Болт | |
| 16 | КС-3562А.44.002 | Полумуфта зубчатая | |
| 17 | КС-3562А.44.005 | Крышка | |
| 18 | СТП 213-10 | Шайба | |
| 19 | СТП 154-84 | Болт | |
| 20 | РЦД-400-40-4-Э2 МН 2734-62 | Редуктор | |
| 21 | КС-3562А.44.101 | Барабан | |
| 22 | 210.25.13.21Б | Гидромотор | |
| 23 | СТП 153-49 | Болт | |
| 24 | СТП 213-08 | Шайба | |
| 25 | СТП 188-07 | Гайка | |
| 26 | СТП 188-06 | Гайка | |
| 27 | KC-3571.44.202 | Тарелка | |
| 28 | KC-3571.44.201 | Пружина | |
| 29 | СТП 240-49 | Шплинт | |
| 30 | СТП 211-09 | Шайба | |
| 31 | КС-3571.44.270СБ | Тяга | |
| 32 | KC-3562A.40.516 | Кронштейн | |
| 33 | СТП 320-64 | Ось | |
| 34 | КС-3571.44.220СБ | Лента тормозная | |
| 35 | KC-3571.44.222 | Накладка Лента | |
| 36 | СТП 0255-35 | Заклепка трубчатая 6x8 | |
| 37 | КС-3571.44.230СБ | Кронштейн | |
| 38 | СТП 211-07 | Шайба | |
| 39 | СТП 240-38 | Шплинт | |
| 40 | КС-3571.44.240СБ | Рычаг | |
| 41 | KC-3571.44.246 | Скоба | |
| 42 | KC-3571.44.161 | Шкив | |
| 43 | CTП 320-50 | Ось | |
| 44 | СТП.320-35 | Ось | |
| 45 | СТП 213-07 | Шайба | |
| 46 | СТП 163-32 | Болт | |
| 47 | СТП 188-05 | Гайка | |
| 48 | СТП 177-21 | Винт | |
| 49 | СТП 320-40 | Ось | |
| 50 | КС-3562А.46.006 | Основание | |
| 51 | КС-3562А.67.000 | Гидроразмыкатель тормоза | |
| 52 | КС-3562А.48.418 | Звездочка | |
| 53 | КС-3562A.44.013 | Полумуфта | |
| 54 | KC-3562A.40.519 | Шайба | |
| 55 | СТП 153-46 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
