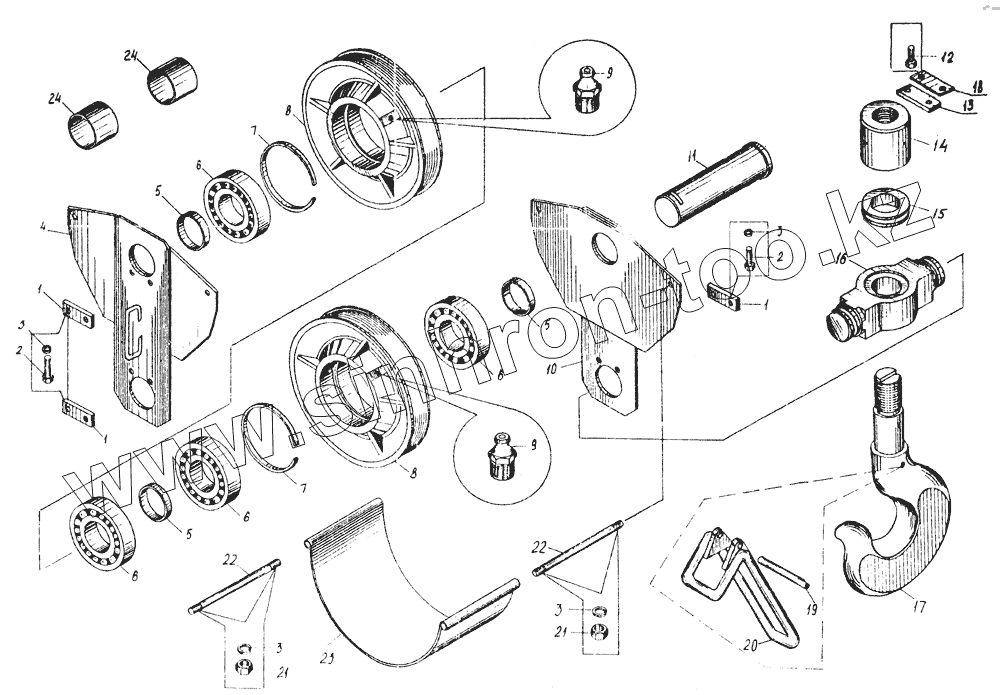

Каталог запасных частей к технике: Автокран КС-3571. Крюковая обойма КС-3562А.31.300
КС-3562А.31.300
1
1
1
2
2
3
3
3
3
4
5
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.31.300 | КС-3562А.31.300 | Крюковая обойма | |
| 1 | 40-60.019 ОСТ 22-124-71 | Оседержатель | |
| 2 | М12х25.46.019 ГОСТ 7798-70 | Болт | |
| 3 | 12.65Г ГОСТ 6402-70 | Шайба | |
| 4 | КС-3562А.31.330-01 | Обойма | |
| 5 | KC-3562A.31.108 | Кольцо | |
| 6 | 60314 ГОСТ 7242-70 70x150x35 | Шарикоподшипник | |
| 7 | KC-3562A.31.192 | Кольцо | |
| 8 | КС-3562А.31.191 | Блок | |
| 9 | 1,2Ц6Хр ГОСТ 19853-74 | Масленка | |
| 10 | KC-3562A.31.330 | Обойма | |
| 11 | KC-3562A.31.305 | Ось | |
| 12 | M8x20.46.019 ГОСТ 7798-70 | Болт | |
| 13 | 70/9.03.019 тол.4 | Планка | |
| 14 | КС-3562А.31.303 | Гайка | |
| 15 | 8212 ГОСТ 6874-75 60x95x26 | Подшипник | |
| 16 | KС-3562A.31.302 | Траверса | |
| 17 | KC-3562A.31.301 | Крюк | |
| 18 | 70/9.03.019 тол.1 | Планка | |
| 19 | 12x120.36 Г0СТ 10774-75 | Штифт | |
| 20 | 17-2/1 ГОСТ 12840-73 | Скоба | |
| 21 | M12.5.019 ГОСТ 5915-70 | Гайка | |
| 22 | M12x249.03.019 | Шпилька | |
| 23 | KC-3562A.31.304 | Кожух | |
| 24 | КС-3562А.32.001 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
