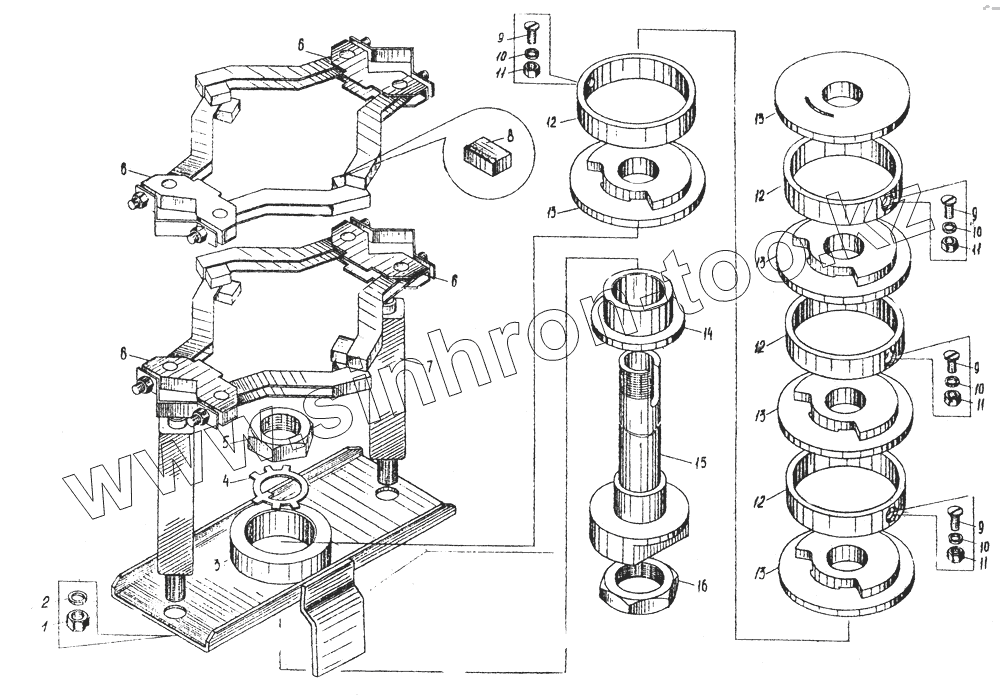

Каталог запасных частей к технике: Автокран КС-3571. Кольцевой токосъемник КС-3562А.51.200
КС-3562А.51.200
1
2
3
4
5
6
6
6
6
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.51.200 | КС-3562А.51.200 | Кольцевой токосъемник | |
| 1 | М10.5.019 ГОСТ 5915-70 | Гайка | |
| 2 | 10.65Г ГОСТ 6402-70 | Шайба | |
| 3 | KC-3562A.51.210 | Траверса | |
| 4 | 20.08.016 ГОСТ 11872-66 | Шайба | |
| 5 | М20х1,5.5.019 ГОСТ 5915-70 | Гайка | |
| 6 | 5ТД.112.035.1 | Щеткодержатель | |
| 7 | КС-3562А.50.230 | Стойка | |
| 8 | МГ-2 8x12,5x32 ГОСТ 12232-66 | Щетка | |
| 9 | М4х10.46.016 ГОСТ 1490-62 | Винт | |
| 10 | 4.65Г ГОСТ 6402-70 | Шайба | |
| 11 | M4.5.016 ГОСТ 5915-70 | Гайка | |
| 12 | KC-3562A.50.201 | Кольцо | |
| 13 | КС-3562А.50.202 | Кольцо | |
| 14 | КС-3562А.50.204 | Втулка | |
| 15 | КС-3562А.50.203 | Стойка | |
| 16 | KC-3562A.14.008 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
