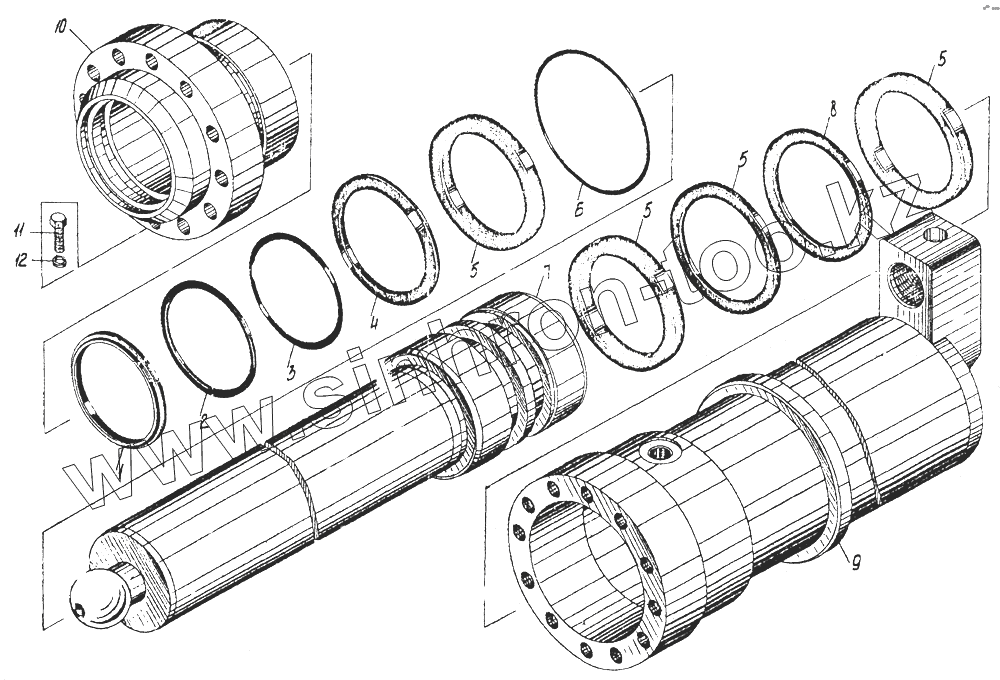

Каталог запасных частей к технике: Автокран КС-3571. Гидроцилиндр Ц22.000-01
Ц22.000-01
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц22.000-01 | Ц22.000-01 | Гидроцилиндр | |
| Ц11.002-01 | Ц11.002-01 | Втулка | |
| Ц11.015-01 | Ц11.015-01 | Кольцо | |
| 1 | Ц21.004 | Грязесъемник | |
| 2 | Ц21.005 | Шайба защитная | |
| 3 | 080-090-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 4 | Ц 21.006-01 | Кольцо защитное | |
| 5 | 100x80-5 ГОСТ 14896-74 | Манжета | |
| 6 | 095-100-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 7 | Ц22.200-01 | Шток | |
| 8 | Ц21.007-01 | Кольцо защитное | |
| 9 | Ц22.100 | Корпус | |
| 10 | Ц21.400 | Крышка | |
| 11 | М12х50.109.019 | Винт | |
| 12 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
