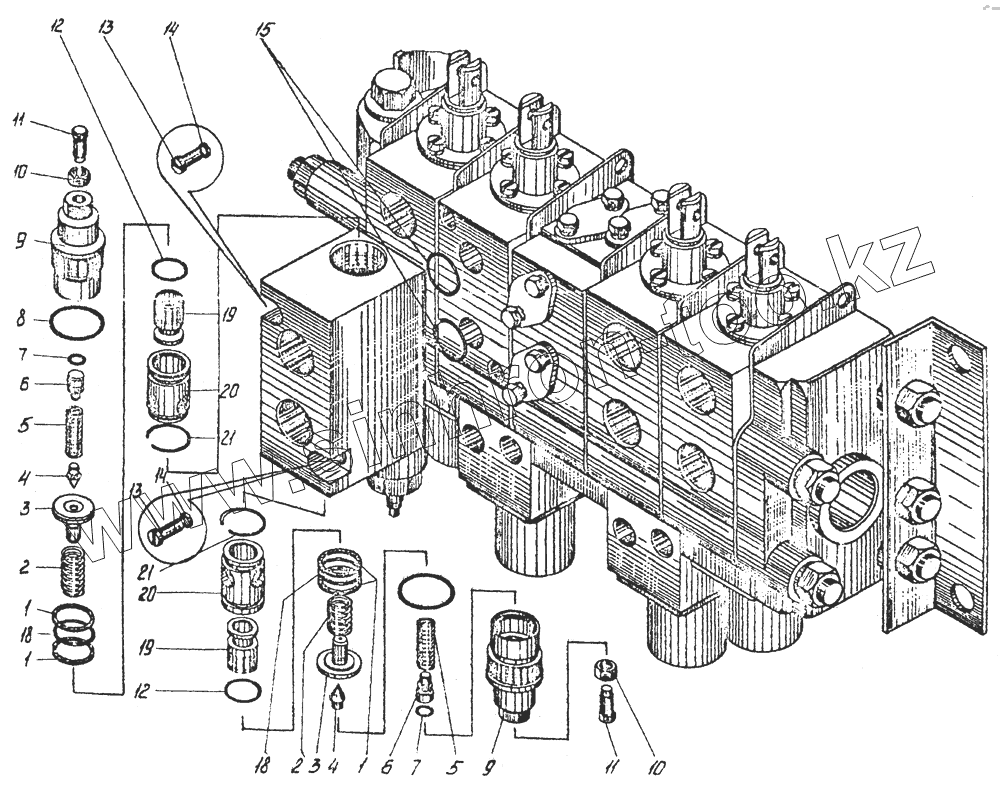

Каталог запасных частей к технике: Автокран КС-3571. Блок перепускных клапанов 64.600
64.600
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64.600 | 64.600 | Блок перепускных клапанов | |
| 1 | 63.600.01.012 | Шайба | |
| 2 | 63.600.01.008 | Пружина | |
| 3 | 63.600.01.002 | Седло клапана | |
| 4 | 63.600.01.003 | Клапан | |
| 5 | 63.600.01.007 | Пружина | |
| 6 | 63.600.01.004 | Плунжер | |
| 7 | Н1-12х8-4 Г0СТ9833-61 | Кольцо | |
| 8 | У-42х0-4 Г0СТ9833-61 | Кольцо | |
| 9 | 63.600.01.001 | Патрон клапана | |
| 10 | М8 ГОСТ 5929-70 | Гайка | |
| 11 | 63.600.01.005 | Винт регулировочный | |
| 12 | 63.600.01.011 | Кольцо | |
| 13 | М14х70 ГОСТ 11738-70 | Винт | |
| 14 | 14 ГОСТ 6402-70 | Шайба | |
| 15 | У-35x30-3 ГОСТ 9833-61 | Кольцо | |
| 16 | 64.600.000.01 | Корпус | |
| 17 | P25.160.20.3-01-07A-10.4-06А-01-30 | Распределитель | |
| 18 | 63.600.01.009 | Кольцо | |
| 19 | 63.600.01.102 | Клапан | |
| 20 | 63.600.01.101 | Втулка клапана | |
| 21 | 63.600.01.006 | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
