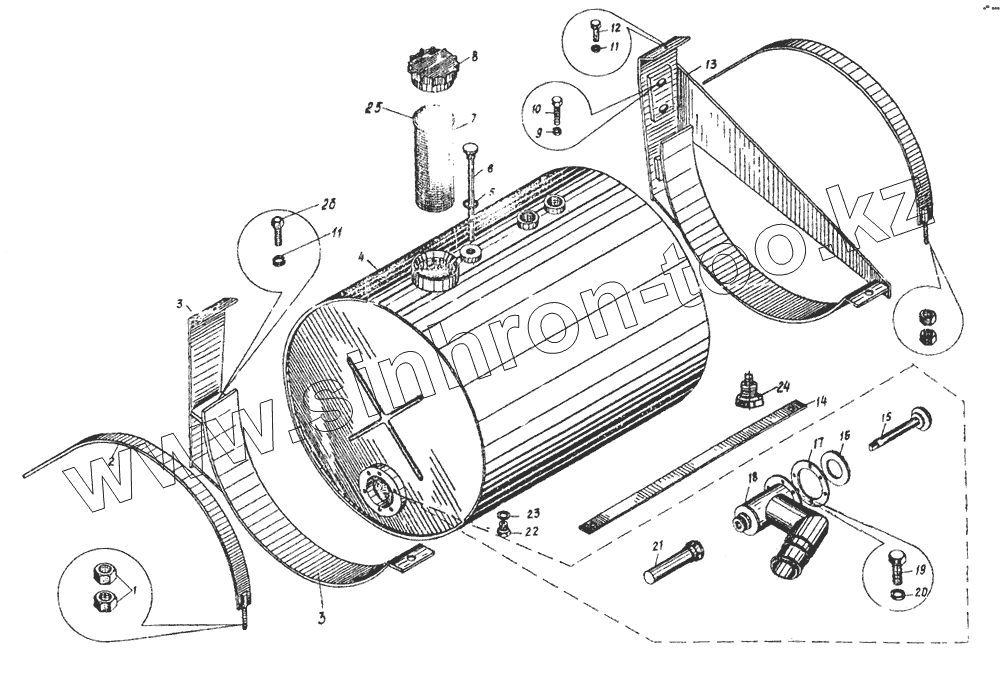

Каталог запасных частей к технике: Автокран КС-3571. Бак масляный КС-3562А.61.090-1
КС-3562А.61.090-1
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.61.090-1 | КС-3562А.61.090-1 | Бак масляный | |
| 1 | M12.5.019 ГОСТ 5915-70 | Гайка | |
| 2 | КС-3562A.61.080-1 | Хомут | |
| 3 | KC-3562A.61.070-1 | Кронштейн левый | |
| 4 | KC-3562A.19.200 | Бак масляный | |
| 5 | KC-3562A.19.106 | Шайба | |
| 6 | KC-3562A.19.160 | Маслоуказатель | |
| 7 | KC-3562A.19.140 | Фильтр | |
| 8 | КС-3562A.19.103 | Крышка | |
| 9 | 16.65Г ГОСТ 6402-70 | Шайба | |
| 10 | М16х30.46.019 ГОСТ 7796-70 | Болт | |
| 11 | 12.65Г ГОСТ 6402-70 | Шайба | |
| 12 | M12x25.46.019 ГОСТ 7798-70 | Болт | |
| 13 | KC-3562A.61.060-1 | Кронштейн правый | |
| 14 | КС-3562А.19.003 | Планка | |
| 15 | KC-3562A.19.040 | Вентиль | |
| 16 | KC-3562A.19.031 | Кольцо | |
| 17 | KC-3562A.19.004 | Прокладка | |
| 18 | KC-3562A.61.250-1 | Корпус | |
| 19 | М6х20.46.019 ГОСТ 7798-70 | Болт | |
| 20 | 6.65Г ГОСТ 6402-70 | Шайба | |
| 21 | KC-3562A.19.032 | Колпачок | |
| 22 | Пробка магнитная | Пробка магнитная | |
| 23 | КС-3562A.19.105 | Прокладка | |
| 24 | KC-3562A.19.107 | Клапан | |
| 25 | КС-3562А.19.170 | Диафрагма | |
| 26 | М12х30.46.019 ГОСТ 7798-70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
