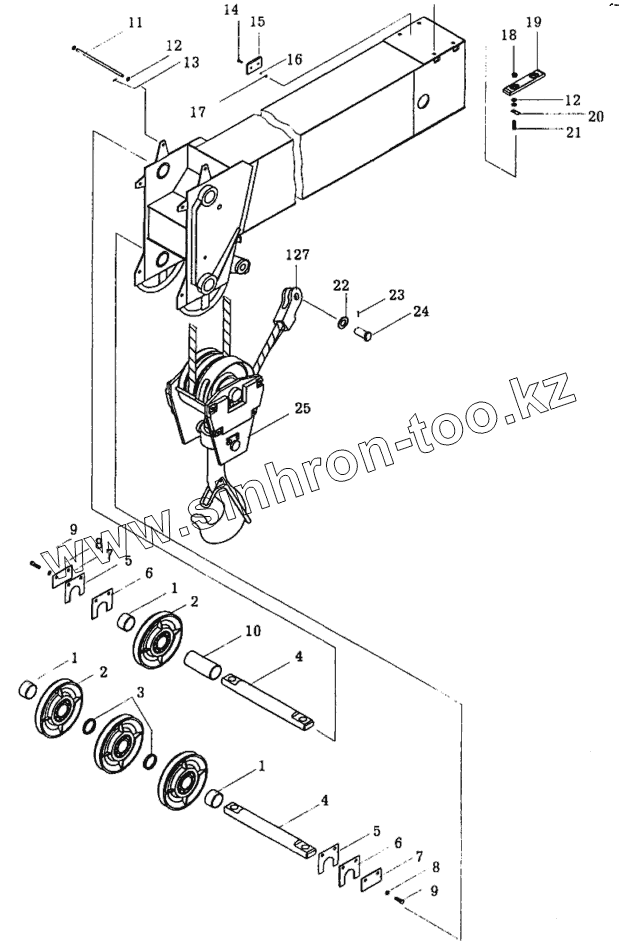

Каталог запасных частей к технике: Автокран КС-35715. Установка телескопической стрелы КС-35714.63.000
1
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.700-1 | КС-35714.63.700-1 | Секция верхняя | |
| 1 | КС-35714.63.119-1 | Втулка | |
| 2 | У2.48.63.050-03 | Блок | |
| 3 | КС-3578.63.102-01 | Втулка | |
| 4 | КС-3577.62.015-2 | Ось | |
| 5 | КС-3577.62.002-4-01 | Планка | |
| 6 | КС-3577.62.002-4 | Планка | |
| 7 | КС-3577.62.026 | Оседержатель | |
| 8 | [Шайба 16.65Г.019 ГОСТ6402-70] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 9 | [Болт М16-8gх40.66.019 ГОСТ7798-70] | Болт М16-8gх40.66.019 ГОСТ7798-70 | |
| 10 | КС-35714.63.119-1-01 | Втулка | |
| 11 | КС-35714.63.121-1 | Ось | |
| 12 | [Шайба 12.01.08кп.019 ГОСТ11371-78] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 13 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 14 | [Винт М8-8gх25.46.019 ГОСТ17475-80] | Винт М8-8gх25.46.019 ГОСТ17475-80 | |
| 15 | КС-35714.63.117-1 | Накладка | |
| 16 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 17 | [Гайка М8-74.5.46.019 ГОСТ5915-70] | Гайка М8-74.5.46.019 ГОСТ5915-70 | |
| 18 | КС-35714.63.108-1 | Гайка | |
| 19 | КС-35714.63.111-1-01 | Накладка | |
| 20 | КС-35714.63.118-1 | Планка | |
| 21 | [Болт М12-8gх25.46.019 ГОСТ7798-70] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 22 | [Шайба 36.02.Ст3пс.019 ГОСТ11371-78] | Шайба 36.02.Ст3пс.019 ГОСТ11371-78 | |
| 23 | [Шплинт 5х50.019 ГОСТ397-79] | Шплинт 5х50.019 ГОСТ397-79 | |
| 24 | КС-2572А-1.63.005 | Ось | |
| 25 | КС-3578.63.300 | Подвеска крюковая | |
| 127 | КС-3577.63.002 | Обойма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
