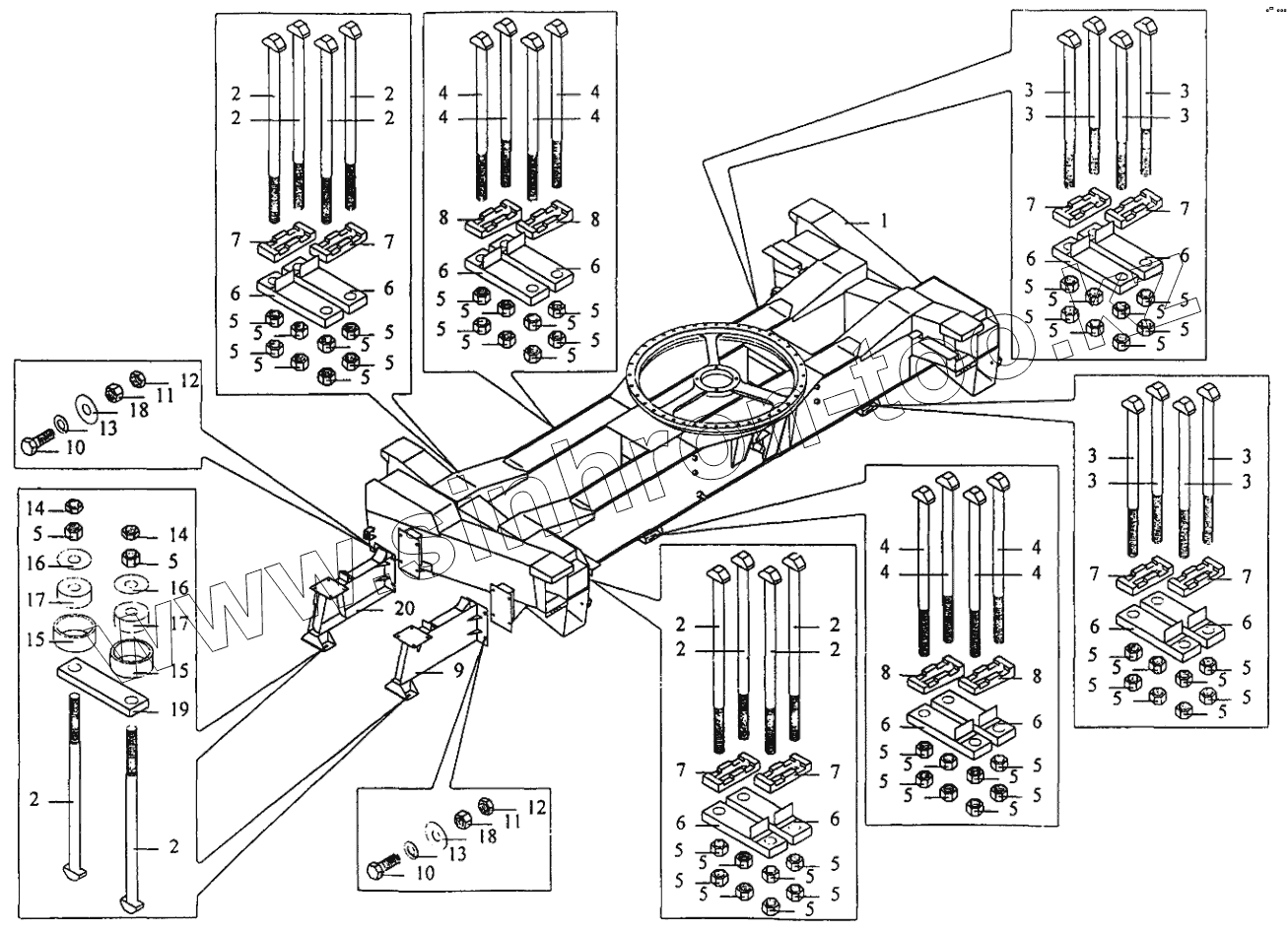

Каталог запасных частей к технике: Автокран КС-35715. Установка нижней рамы КС-35715.30.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-35715.30.500 Рама
2 КС-3577А.30.006 Болт
3 КС-3577А.30.006-01 Болт
4 КС-3577А.30.006-02 Болт
5 [Гайка М20х1,5-7Н.5.019 ГОСТ5915-70] Гайка М20х1,5-7Н.5.019 ГОСТ5915-70
6 КС-35715.30.050 Планка
7 КС-3577А.30.001 Проставка
8 КС-3577А.30.001-01 Проставка
9 КС-35715.30.060 Кронштейн
10 [Болт М20-8gх55.46.20.019 ГОСТ7798-70] Болт М20-8gх55.46.20.019 ГОСТ7798-70
11 [Гайка М20-7Н.5.019 ГОСТ5915-70] Гайка М20-7Н.5.019 ГОСТ5915-70
12 [Гайка М20-7Н.04.019 ГОСТ5916-70] Гайка М20-7Н.04.019 ГОСТ5916-70
13 [Шайба 20.02.6Ст3пс.019 ГОСТ11371-78] Шайба 20.02.6Ст3пс.019 ГОСТ11371-78
14 [Гайка М20х1,5-7Н.04.019 ГОСТ5916-70] Гайка М20х1,5-7Н.04.019 ГОСТ5916-70
15 КС-3576.30.020 Стакан
16 КС-2573.91.252-01 Шайба
17 КС-3572.14.005 Подушка
18 КС-3572.14.006 Шайба
19 КС-3577.30.003 Планка
20 КС-35715.30.070 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
