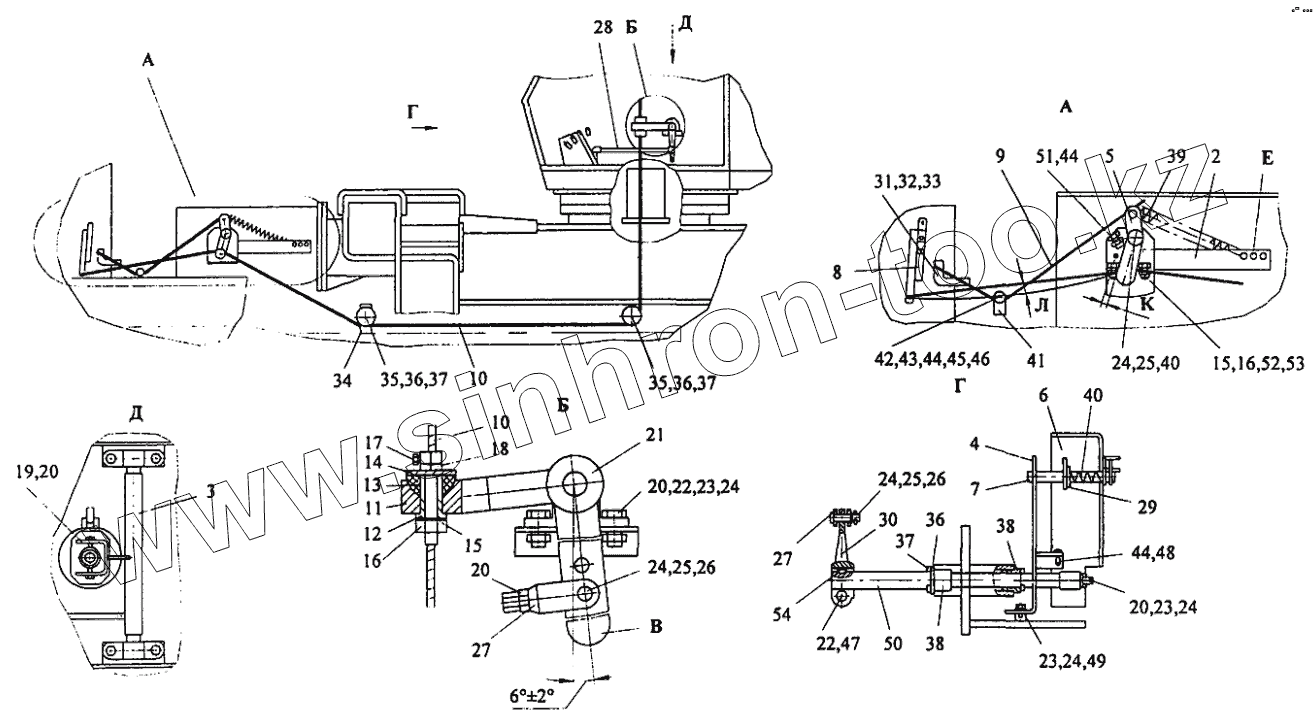

Каталог запасных частей к технике: Автокран КС-35715. Привод управления двигателем КС-35715.72.000
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
20
20
20
21
22
22
23
23
23
24
24
24
24
24
24
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
35
36
36
36
37
37
37
38
38
39
40
40
41
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-35715.72.010 | Кронштейн | |
| 2 | КС-35715.72.040 | Кронштейн | |
| 3 | КС-3574.72.030 | Рычаг | |
| 4 | КС-3576.72.130 | Кронштейн | |
| 5 | КС-3577.72.150-1 | Рычаг | |
| 6 | КС-3577.72.210 | Педаль | |
| 7 | КС-3577.72.220 | Фиксатор | |
| 8 | КС-3577-2.72.050 | Рычаг | |
| 9 | КС-3577-2.72.070 | Трос в сборе | |
| 10 | КС-35715.72.001 | Трос | |
| 11 | КС-3574.72.001 | Кольцо | |
| 12 | КС-3574.72.002 | Втулка | |
| 13 | КС-3574.72.003 | Опора сферическая | |
| 14 | КС-3574.72.004 | Шайба | |
| 15 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 16 | [Гайка М12-7Н.5.019 ГОСТ5915-70] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 17 | [Болт М6-8gх16.46.20.019 ГОСТ7798-70] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 18 | КС-35714.72.001 | Винт | |
| 19 | КС-45717.72.103 | Болт | |
| 20 | [Гайка М10-7Н.5.019 ГОСТ5915-70] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 21 | КС-3577.72.019-1 | Подшипник | |
| 22 | [Болт М10-8gх30.46.20.019 ГОСТ7798-70] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 23 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 24 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 25 | [Шплинт 2,5х25.016 ГОСТ397-79] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 26 | [Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80] | Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80 | |
| 27 | У2.37.63.039-01 | Вилка | |
| 28 | КС-3577.72.007 | Тяга | |
| 29 | КС-3577.72.005 | Шайба | |
| 30 | КС-3577.72.018 | Рычаг | |
| 31 | КС-3577.72.025 | Шайба | |
| 32 | [Винт В.М5-8gх12.46.019 ГОСТ17473-80] | Винт В.М5-8gх12.46.019 ГОСТ17473-80 | |
| 33 | [ГайкаМ5-7Н.04.15.01 ГОСТ5916-70] | ГайкаМ5-7Н.04.15.01 ГОСТ5916-70 | |
| 34 | КС-3577А.72.060 | Кронштейн | |
| 35 | КС-3577.72.027 | Ролик | |
| 36 | [Шайба 20.02Ст3пс.019 ГОСТ11371-78] | Шайба 20.02Ст3пс.019 ГОСТ11371-78 | |
| 37 | [Шплинт 4х40.016 ГОСТ397-79] | Шплинт 4х40.016 ГОСТ397-79 | |
| 38 | КС-3577.72.028 | Втулка | |
| 39 | КС-3577.72.031 | Пружина | |
| 40 | КС-3577.72.033 | Пружина | |
| 41 | КС-3577.72.035 | Уголок | |
| 42 | КС-3577.80.703 | Ось | |
| 43 | КС-3577.80.704 | Ролик | |
| 44 | [Гайка М8-7Н.5.019 ГОСТ5915-70] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 45 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 46 | [Шайба 8.01.08кп.019 ГОСТ11371-78] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 47 | [Шайба 12.01.08кп.019 ГОСТ11371-78] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 48 | [Болт М8-8gх30.46.20.019 ГОСТ7798-70] | Болт М8-8gх30.46.20.019 ГОСТ7798-70 | |
| 49 | [Болт М10-8gх25.46.20.019 ГОСТ7798-70] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 50 | КС-3577.72.009 | Валик | |
| 51 | [Болт М8-8gх20.46.20.019 ГОСТ7798-70] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 52 | У2.27.63.029-02 | Кольцо | |
| 53 | [Болт М12-8gх30.46.20.019 ГОСТ7798-70] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 54 | [Шпонка сегментная 6х10 ГОСТ2471-80] | Шпонка сегментная 6х10 ГОСТ2471-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
