Каталог запасных частей к технике: Автокран КС-35715. Гидроцилиндр КС-3577А.35.020

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

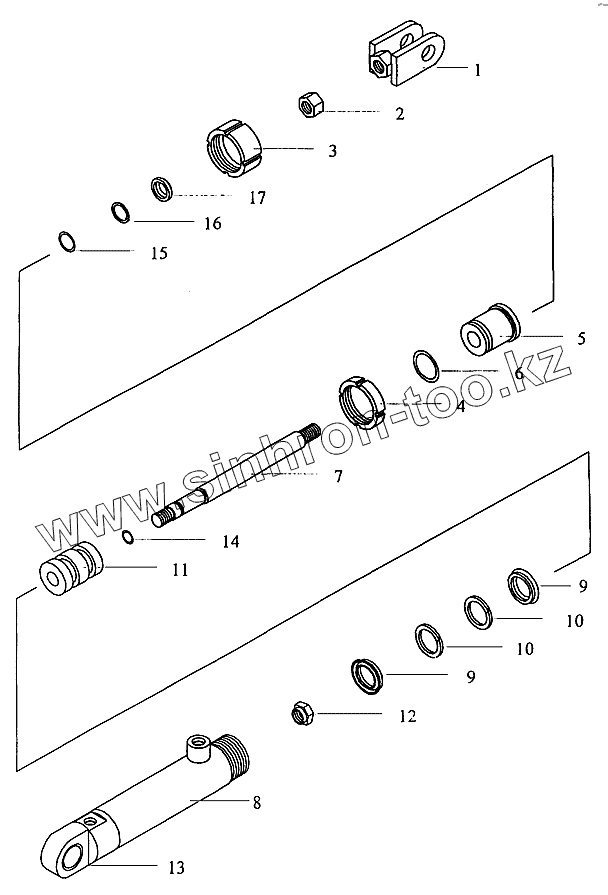

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-3577А.35.040		Проушина
2	[Гайка М16х1,5-7Н.5.019 ГОСТ5915-70]		Гайка М16х1,5-7Н.5.019 ГОСТ5915-70
3	КС-3577А.35.022		Гайка
4	КС-3577А.35.024		Гайка
5	КС-3577А.35.025-1		Крышка
6	[Кольцо уплотнительное 032-040-46-2-2 ГОСТ9833-73]		Кольцо уплотнительное 032-040-46-2-2 ГОСТ9833-73
7	КС-3577А.35.026-1		Шток
8	КС-3577А.35.050		Корпус
9	[Манжета 1-40х30-6 ГОСТ14896-84]		Манжета 1-40х30-6 ГОСТ14896-84
10	КС-3577А.35.027		Кольцо защитное
11	КС-3577А.35.031-01		Поршень
12	КС-3577А.35.028		Гайка
13	КС-3577А.35.029		Втулка
14	[Кольцо уплотнительное 013-017-25-2-2 ГОСТ9833-73]		Кольцо уплотнительное 013-017-25-2-2 ГОСТ9833-73
15	[Кольцо уплотнительное 020-025-30-2-2 ГОСТ9833-73]		Кольцо уплотнительное 020-025-30-2-2 ГОСТ9833-73
16	КС-3577А.35.032		Кольцо защитное
17	КС-3577А.35.023		Грязесъемник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
