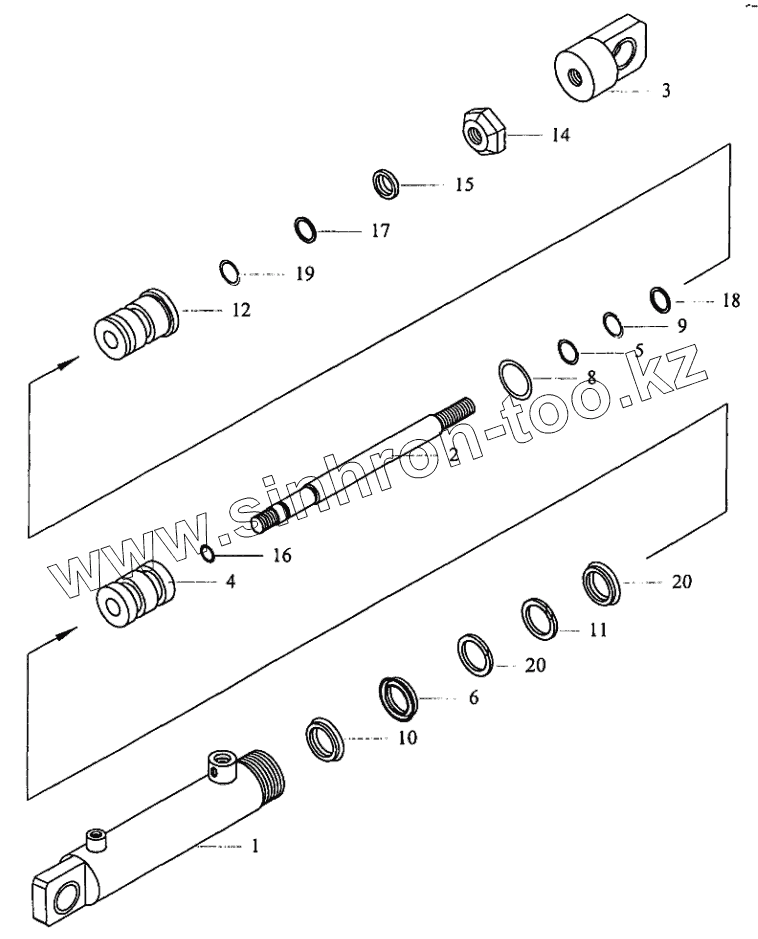

Каталог запасных частей к технике: Автокран КС-35715. Гидроцилиндр КС-3574.31.300-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-3574.31.310-1 Гильза в сборе
2 КС-3574.31.301-1 Шток
3 КС-3574.31.314-1 Проушина
5 КС-3577.28.094 Шайба регулировочная
6 КС-45717.34.203-1 Манжетодержатель
7 КС-45717.34.204-1 Поршень
8 КС-45717.34.205-1 Кольцо стопорное
9 КС-45717.34.206-1 Кольцо пружинное
10 КС-45717.34.207-1 Сегмент
11 КС-45717.34.208-1 Кольцо защитное
12 КС-45717.34.209-1 Крышка
14 [Гайка М30х1,5-7Н.04.019 ГОСТ11871-88] Гайка М30х1,5-7Н.04.019 ГОСТ11871-88
15 [Грязесъемник 2-40 ГОСТ24811-81] Грязесъемник 2-40 ГОСТ24811-81
16 [Кольцо 030-035-30-2-2 ГОСТ9833-73] Кольцо 030-035-30-2-2 ГОСТ9833-73
17 [Кольцо 040-045-30-2-2 ГОСТ9833-73] Кольцо 040-045-30-2-2 ГОСТ9833-73
18 [Кольцо 055-063-46-2-2 ГОСТ9833-73] Кольцо 055-063-46-2-2 ГОСТ9833-73
19 [Манжета 1-51х40-6 ГОСТ14896-84] Манжета 1-51х40-6 ГОСТ14896-84
20 [Манжета 1-63-х48-6 ГОСТ14896-84] Манжета 1-63-х48-6 ГОСТ14896-84
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
