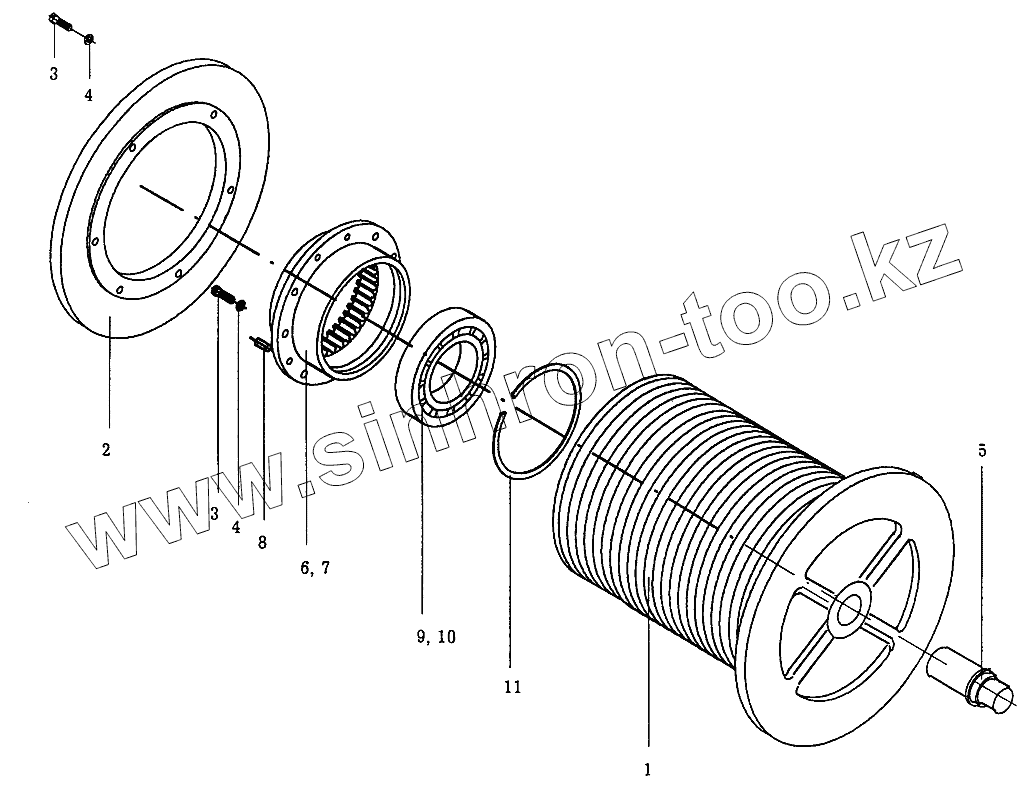

Каталог запасных частей к технике: Автокран КС-35715. Барабан в сборе КС-35714.26.100

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-3571 (2002) КС-35714 (2002) КС-35715 (2002) КС-3574 (2002) КС-3576 (2002) КС-3577 (2003) КС-4562 КС-45717К-1 КС-45717К-1 (вариант) (2010) КС-6973А (2002)

Схема > Не выбрано Установка кабины КС-35714.52.000-02 Установка отопителя КС35714.55.000 Рама поворотная с механизмами КС-35414.50.000 Рама поворотная КС-35714.50.100 Коробка отбора мощности КС-35715.14.100 Установка нижней рамы КС-35715.30.000 Рама опорная КС-35715.30.500 Установка выносных опор КС-35714.31.000 Опора в сборе КС-35714.31.050 Установка опоры поворотной КС-35714.17.000 Установка запасного колеса КС-35715.90.000 Приводы управления крановыми операциями КС-3577.70.000 Приводы управления крановыми операциями КС-3577.70.000 Привод управления двигателем КС-35715.72.000 Механизм блокировки подвески КС-3577А.35.000 Пневмооборудование шасси КС-35715.85.000 Гидрооборудование поворотной части Клапан "ИЛИ" КС-3577.84.540-1 Клапан обратный управляемый КС-3577.84.700-1 Гидрораспределитель У.063.00.000-3-01 Гидрораспределитель Гидроблок уравновешивания У3.20.10.000-2 Гидроблок уравновешивания У3.20.10.000 Гидроцилиндр КС-35714.63.900-04 Гидроцилиндр КС-4572А.63.400-2 Гидрооборудование неповоротной части КС-35715.83.000-1 Соединение вращающееся КС-3577.83.300-02 Насос ручной КС-45717.83.700-1 Кран двухпозиционный У.034.00.000-11 Гидрораспределитель У3.19.00.000 Гидроцилиндр КС-3577А.35.020 Гидроцилиндр Ц22А.000 Гидроцилиндр КС-3574.31.300-1 Гидрозамок КС-3577.83.200 Привод насоса КС-35715.14.000 Клапан аварийный КС-3577.84.400 Электрооборудование КС-35715.81.000 Токосъемник КС-35714.80.200-01 Ограничитель подъема крюка Ограничитель подъема стрелы Установка приборов безопасности КС-35714.81.800 Щиток приборов КС-35714.80.350 Установка телескопической стрелы КС-35714.63.000 Установка телескопической стрелы КС-35714.63.000 Установка телескопической стрелы КС-35714.63.000 Установка телескопической стрелы КС-35714.63.000 Установка телескопической стрелы КС-35714.63.000 Подвеска крюковая КС-3578.63.300 Установка гуська КС-35714.62.000 Установка гуська КС-35714.62.000 Подвеска крюковая КС-3577А.66.300 Механизм поворота КС-3577.28.000-1 Механизм поворота КС-3577.28.000-1 Размыкатель тормоза КС-3577.28.200 Лебедка грузовая КС-35714.26.000 Барабан в сборе КС-35714.26.100 Ограничитель опускания крюка КС-35714.26.500 Тормоз КС-3577.26.500-01 Размыкатель тормоза КС-3577.26.310-1 Установка прижимного ролика КС-35714.56.000 Редуктор КС-35714.26.700 Установка противовеса КС-35715.94.000 Кожух КС-35714.53.000-02 Установка креномера КС-3574.93.000 Установка креномера КС-3574.93.000 Кран автомобильный КС-35715.00.000 Инструмент и принадлежности КС-35714.91.000

1

2

3

3

4

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-35714.26.101		Барабан
2	КС-3574.26.103		Реборда
3	[Болт М12-8gх45.46.20.019 ГОСТ7796-70]		Болт М12-8gх45.46.20.019 ГОСТ7796-70
4	[Шайба 12.65Г.019 ГОСТ6402-70]		Шайба 12.65Г.019 ГОСТ6402-70
5	КС-3574.26.103		Реборда
6	КС-3577.26.111-4		Полумуфта зубчатая
7	КС-3577.26.111-3		Полумуфта зубчатая
8	КС-3577.26.203		Штифт
9	3610		Подшипник ГОСТ5721-75
10	3610		Подшипник ГОСТ5721-75
11	[Кольцо В215 ГОСТ13941-86]		Кольцо В215 ГОСТ13941-86

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
