Каталог запасных частей к технике: Автокран КС-35714. Установка выносных опор КС-35714.31.000

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

5

5

5

6

6

6

6

7

7

8

8

9

9

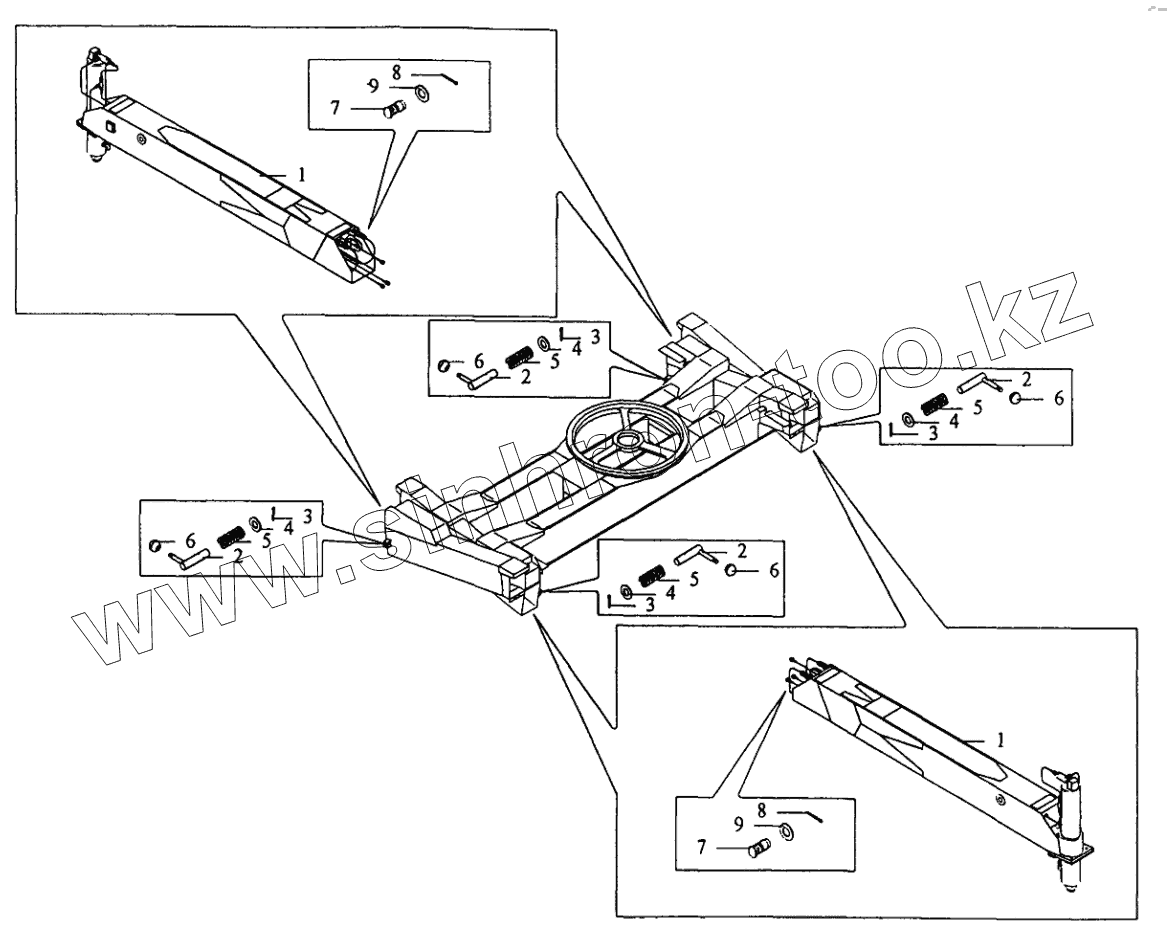

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-35714.31.050		Опора в сборе
2	КС-35714.31.080		Фиксатор
3	[Шплинт 4x32.016 ГОСТ397-79]		Шплинт 4x32.016 ГОСТ397-79
4	[Шайба 24.02.Ст3пс.019 ГОСТ11371-78]		Шайба 24.02.Ст3пс.019 ГОСТ11371-78
5	КС-35714.31.002		Пружина
6	У2.33.63.035-01		Ручка шаровая
7	КС-3574.31.001		Ось
8	[Шплинт 5x50.016 ГОСТ397-79]		Шплинт 5x50.016 ГОСТ397-79
9	[Шайба 30.02.Ст3пс.019 ГОСТ11371-78]		Шайба 30.02.Ст3пс.019 ГОСТ11371-78

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
