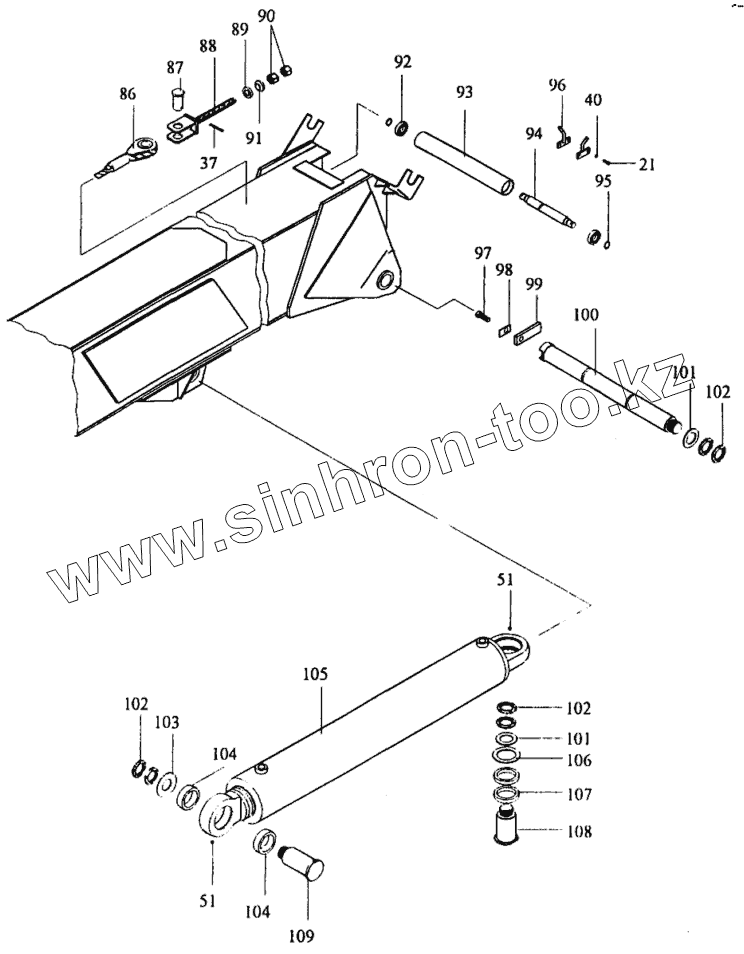

Каталог запасных частей к технике: Автокран КС-35714. Установка телескопической стрелы КС-35714.63.000
21
37
40
51
51
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
101
102
102
102
103
104
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.500-1 | КС-35714.63.500-1 | Основание стрелы | |
| 21 | [Болт М12-8gх25.46.019 ГОСТ7798-70] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 37 | [Шплинт 8x71.019 ГОСТ397-79] | Шплинт 8x71.019 ГОСТ397-79 | |
| 40 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 51 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 86 | КС-35714.63.120-01 | Канат | |
| 87 | КС-35714.63.109-02 | Ось | |
| 88 | КС-35714.63.108 | Тяга | |
| 89 | КС-35714.63.176 | Шайба | |
| 90 | КС-35714.63.169 | Гайка | |
| 91 | КС-35714.63.177 | Шайба | |
| 92 | 60207 | Подшипник ГОСТ7242-81 | |
| 93 | КС-35714.63.292-1 | Ролик | |
| 94 | КС-35714.63.291-1 | Ось | |
| 95 | [Кольцо В35 ГОСТ13942-86] | Кольцо В35 ГОСТ13942-86 | |
| 96 | У2.08.63.0101 | Ограничитель | |
| 97 | [Болт М24-8gх60.46.019 ГОСТ7796-70] | Болт М24-8gх60.46.019 ГОСТ7796-70 | |
| 98 | КС-35714.63.005 | Планка | |
| 99 | КС-35714.63.004 | Планка | |
| 100 | КС-35714.63.003 | Ось | |
| 101 | КС-35714.63.001 | Шайба | |
| 102 | [Гайка М60х2-74.06.019 ГОСТ11871-88] | Гайка М60х2-74.06.019 ГОСТ11871-88 | |
| 103 | КС-3577.63.028 | Шайба | |
| 104 | КС-3577.63.018-01 | Втулка | |
| 105 | КС-4572А.63.400-2 | Гидроцилиндр | |
| 106 | КС-3577.63.029 | Шайба | |
| 107 | КС-3577.63.018 | Втулка | |
| 108 | КС-35714.63.002 | Ось | |
| 109 | КС-3574.63.002 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
