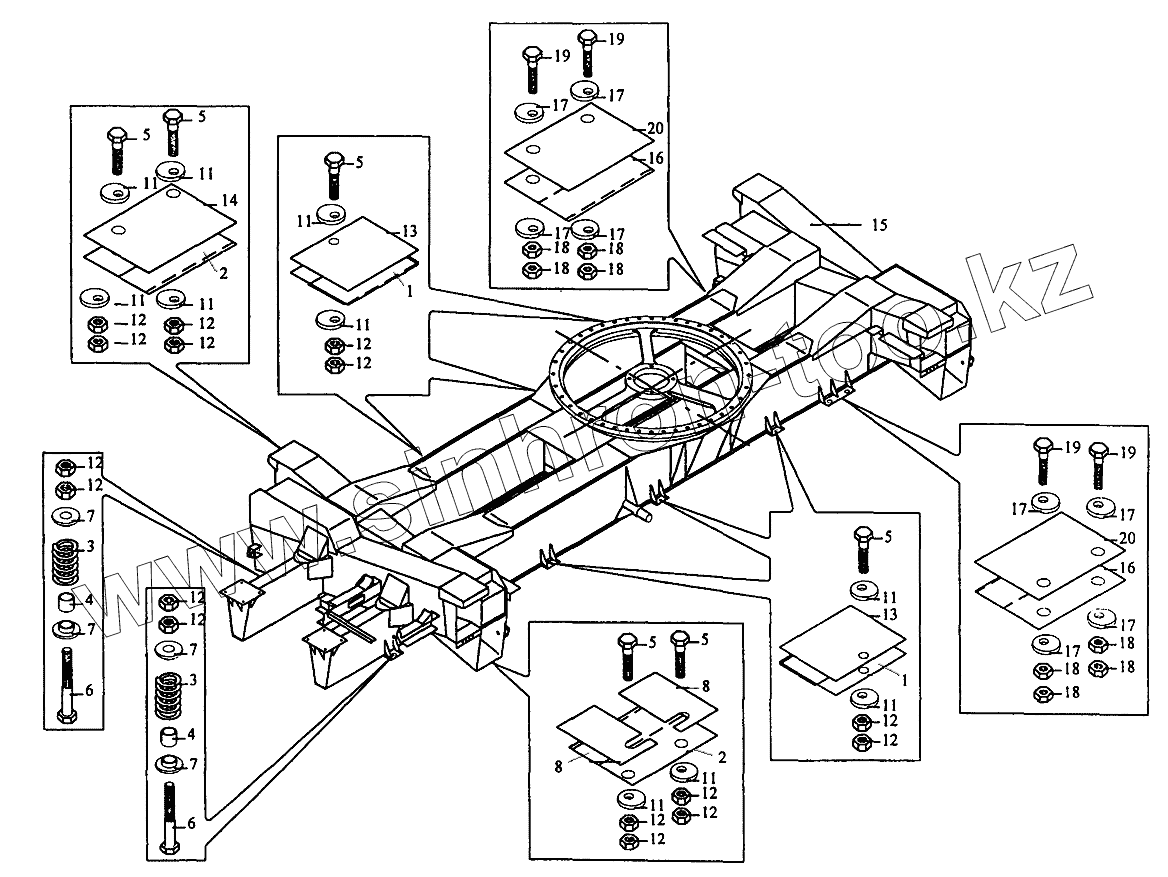

Каталог запасных частей к технике: Автокран КС-35714. Установка нижней рамы КС-35714.30.000
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
7
7
7
7
8
8
8
8
8
8
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
15
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3574.30.010 | Прокладка | |
| 2 | КС-3574.30.020 | Прокладка | |
| 3 | КС-3574.30.001 | Пружина | |
| 4 | КС-3574.30.002-1 | Проставка | |
| 5 | КС-3574.30.003 | Болт | |
| 6 | КС-3574.30.003-01 | Болт | |
| 7 | КС-3574.30.004-1 | Втулка | |
| 8 | КС-3574.30.005 | Прокладка | |
| 8 | КС-3574.30.005-01 | Прокладка | |
| 8 | КС-3574.30.005-02 | Прокладка | |
| 11 | КС-3574.30.006 | Шайба | |
| 12 | КС-3574.30.008-01 | Гайка | |
| 13 | КС-3574.30.011 | Прокладка | |
| 14 | КС-3574.30.022 | Прокладка | |
| 15 | КС-3574.30.500 | Рама | |
| 16 | КС-3574.30.020-01 | Прокладка | |
| 17 | КС-3574.30.006 | Шайба | |
| 18 | КС-3574.30.008 | Гайка | |
| 19 | КС-3574.30.009 | Болт | |
| 20 | КС-3574.30.022-01 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
