Каталог запасных частей к технике: Автокран КС-35714. Тормоз КС-3577.26.500-01
1
2
2
3
3
4
4
5
6
6
6
7
7
7
8
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
21
22

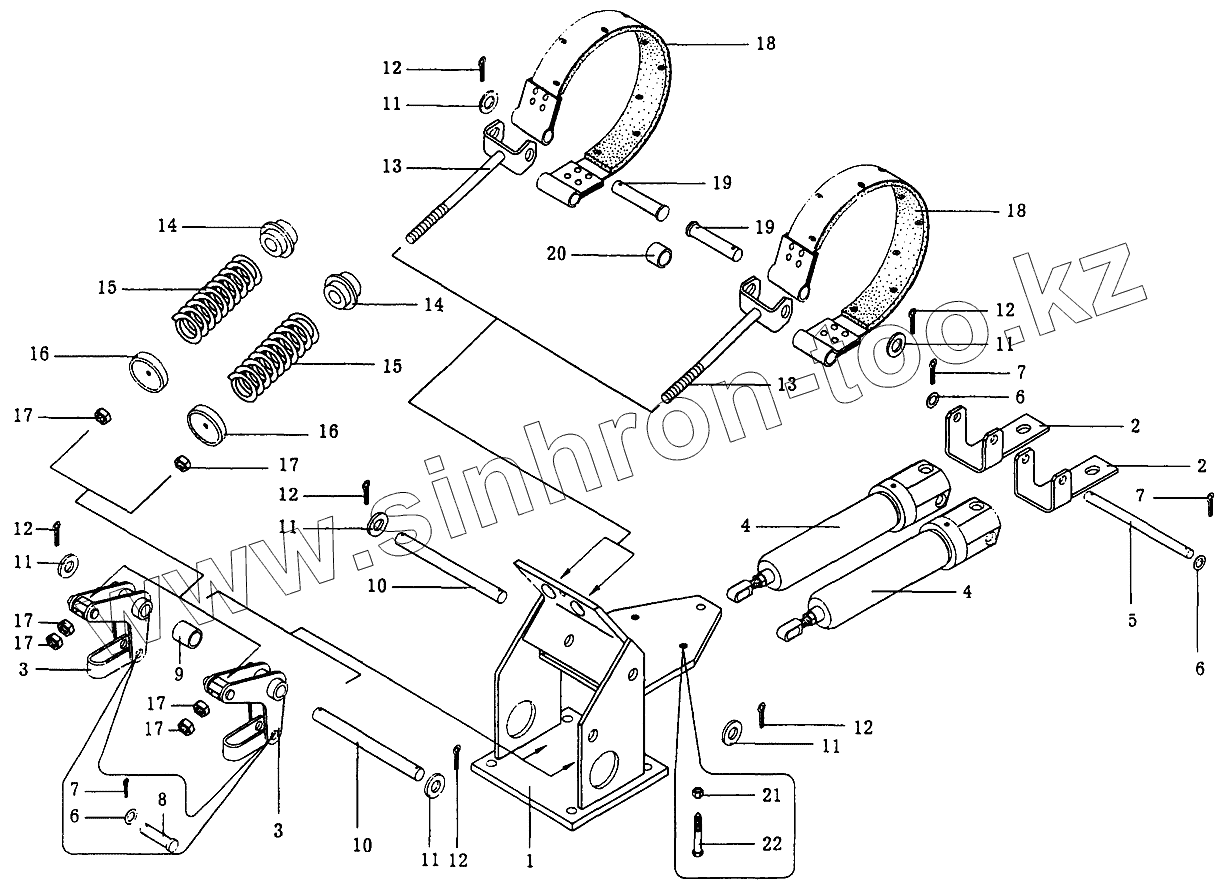

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.26.360 | Кронштейн | |
| 2 | КС-3577.26.305 | Основание | |
| 3 | КС-3577.26.350 | Рычаг | |
| 4 | КС-3577.26.310-1 | Размыкатель тормоза | |
| 5 | [Ось 12х12х180.45.Ц9хр ГОСТ9650-80] | Ось 12х12х180.45.Ц9хр ГОСТ9650-80 | |
| 6 | [Шайба 12.01.08КП.019 ГОСТ11371-78] | Шайба 12.01.08КП.019 ГОСТ11371-78 | |
| 7 | [Шплинт 3,2x20.016 ГОСТ397-79] | Шплинт 3,2x20.016 ГОСТ397-79 | |
| 8 | [Ось 6-12в12х50.20.Ц9хр ГОСТ9650-80] | Ось 6-12в12х50.20.Ц9хр ГОСТ9650-80 | |
| 9 | КС-3577.26.306 | Кольцо | |
| 10 | [Ось 1,2-16x180.45.Ц9хр ГОСТ9650-80] | Ось 1,2-16x180.45.Ц9хр ГОСТ9650-80 | |
| 11 | [Шайба 16.02Ст3пс.019 ГОСТ11371-78] | Шайба 16.02Ст3пс.019 ГОСТ11371-78 | |
| 12 | [Шплинт 4,0x25.016 ГОСТ397-79] | Шплинт 4,0x25.016 ГОСТ397-79 | |
| 13 | КС-3577.26.370 | Тяга | |
| 14 | КС-3577.26.308 | Втулка | |
| 15 | КС-3577.26.301 | Пружина | |
| 16 | КС-3577.26.302 | Тарелка | |
| 17 | [Гайка М12-6Н.5.019 ГОСТ5915-70] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 18 | КС-3577.26.340 | Лента тормозная | |
| 19 | [Ось 6-16в12x80.45.Ц9хр ГОСТ9650-80] | Ось 6-16в12x80.45.Ц9хр ГОСТ9650-80 | |
| 20 | КС-3577.26.307 | Кольцо | |
| 21 | [Гайка М10-6Н.5.019 ГОСТ5915-70] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 22 | [Винт ВМ10-8gх50.14Н.019 ГОСТ1483-75] | Винт ВМ10-8gх50.14Н.019 ГОСТ1483-75 |
