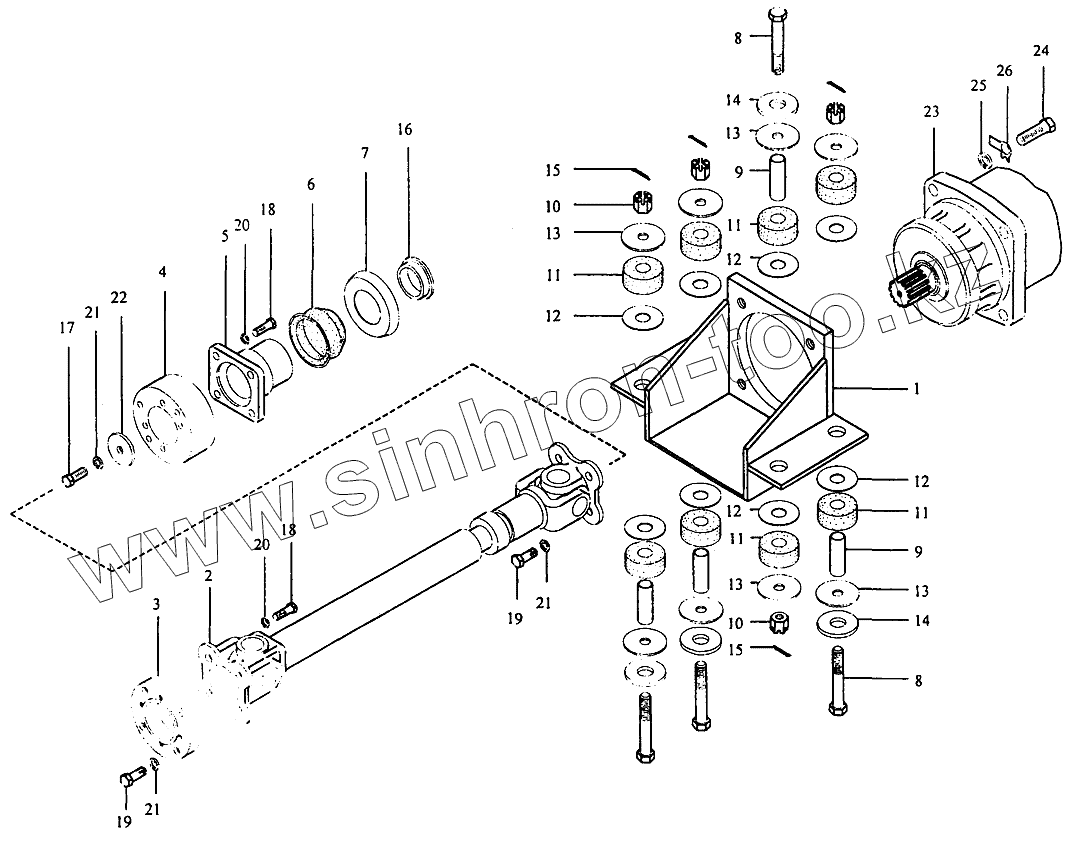

Каталог запасных частей к технике: Автокран КС-35714. Привод насоса КС-3574.14.000
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3574.14.100 | Кронштейн | |
| 2 | [Вал карданный УАЗ-451Д] | Вал карданный УАЗ-451Д | |
| 3 | КС-2573.14.001 | Проставка | |
| 4 | КС-3574.14.001 | Проставка | |
| 5 | КС-3577-2.14.027 | Фланец | |
| 6 | КС-3577-2.14.034 | Муфта | |
| 7 | КС-3577-2.14.038 | Отбойный диск | |
| 8 | [Болт 2М16-8gх100.46.20.019 ГОСТ7798-70] | Болт 2М16-8gх100.46.20.019 ГОСТ7798-70 | |
| 9 | КС-3572.14.001 | Втулка | |
| 10 | [Гайка М16.5.019 ГОСТ5918-73] | Гайка М16.5.019 ГОСТ5918-73 | |
| 11 | КС-3572.14.005 | Подушка | |
| 12 | КС-3572.14.006 | Шайба | |
| 13 | КС-3572.14.007 | Шайба | |
| 14 | КС-2573.91.252-01 | Шайба | |
| 15 | [Шплинт 4x25.019 ГОСТ397-79] | Шплинт 4x25.019 ГОСТ397-79 | |
| 16 | КС-3577-2.14.037 | Втулка | |
| 17 | [Болт М12-8gх30.46.20.019 ГОСТ7796-70] | Болт М12-8gх30.46.20.019 ГОСТ7796-70 | |
| 18 | КС-2573.14.002 | Болт | |
| 19 | КС-2573.14.003 | Болт | |
| 20 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 21 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 22 | КС-3577.26.016 | Шайба | |
| 23 | [Насос 310.3.112-13У1] | Насос 310.3.112-13У1 | |
| 24 | [Болт М16-8gх50.46.20.019 ГОСТ7796-70] | Болт М16-8gх50.46.20.019 ГОСТ7796-70 | |
| 25 | [Шайба 16.65Г.019 ГОСТ6402-70] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 26 | [Шайба 16.01.019 ГОСТ13463-77] | Шайба 16.01.019 ГОСТ13463-77 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
