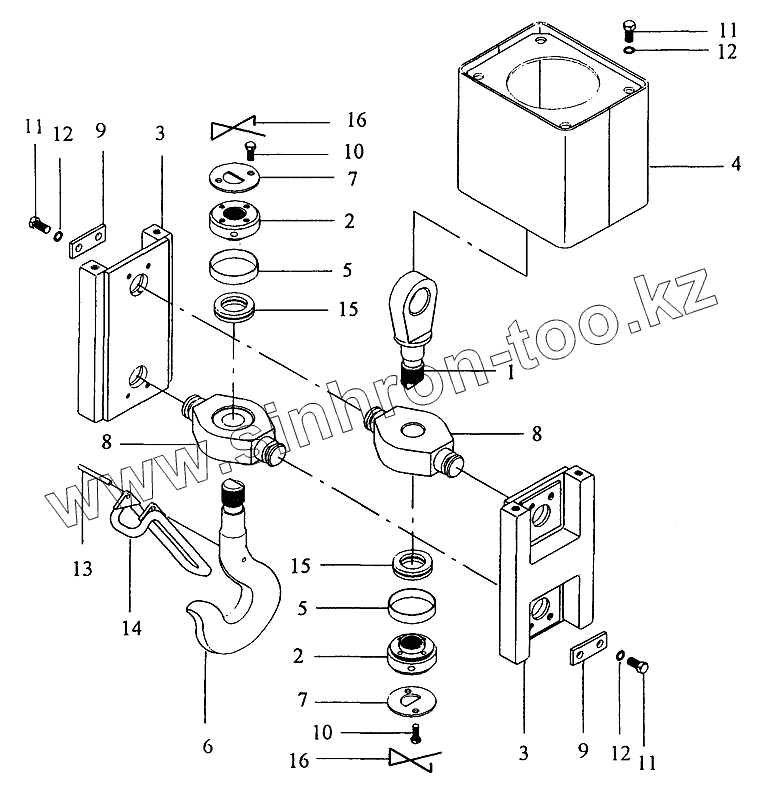

Каталог запасных частей к технике: Автокран КС-35714. Подвеска крюковая КС-3577А.66.300
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577А.66.330 | Тяга | |
| 2 | КС-3576.91.164 | Гайка | |
| 3 | КС-3577А.66.320 | Щека | |
| 4 | КС-3577А.66.340 | Кожух | |
| 5 | КС-4572.62.352 | Кольцо | |
| 6 | КС-4572.62.353 | Крюк | |
| 7 | КС-3572.62.354 | Шайба | |
| 8 | КС-4572.62.356 | Траверса | |
| 9 | У2.52.63.054 | Оседержатель | |
| 10 | [Болт 3М8-8gх20.46.019 ГОСТ7798-70] | Болт 3М8-8gх20.46.019 ГОСТ7798-70 | |
| 11 | [Болт М10-8gх20.46.019 ГОСТ7798-70] | Болт М10-8gх20.46.019 ГОСТ7798-70 | |
| 12 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 13 | [Штифт 6h11x55.66.019 ГОСТ10774-80] | Штифт 6h11x55.66.019 ГОСТ10774-80 | |
| 14 | [Скоба 10-2/1 ГОСТ12840-80] | Скоба 10-2/1 ГОСТ12840-80 | |
| 15 | 8107 | Подшипник ГОСТ6874-75 | |
| 16 | [Проволока 2,0-0-С ГОСТ3282-74 (L=0,16м)] | Проволока 2,0-0-С ГОСТ3282-74 (L=0,16м) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
