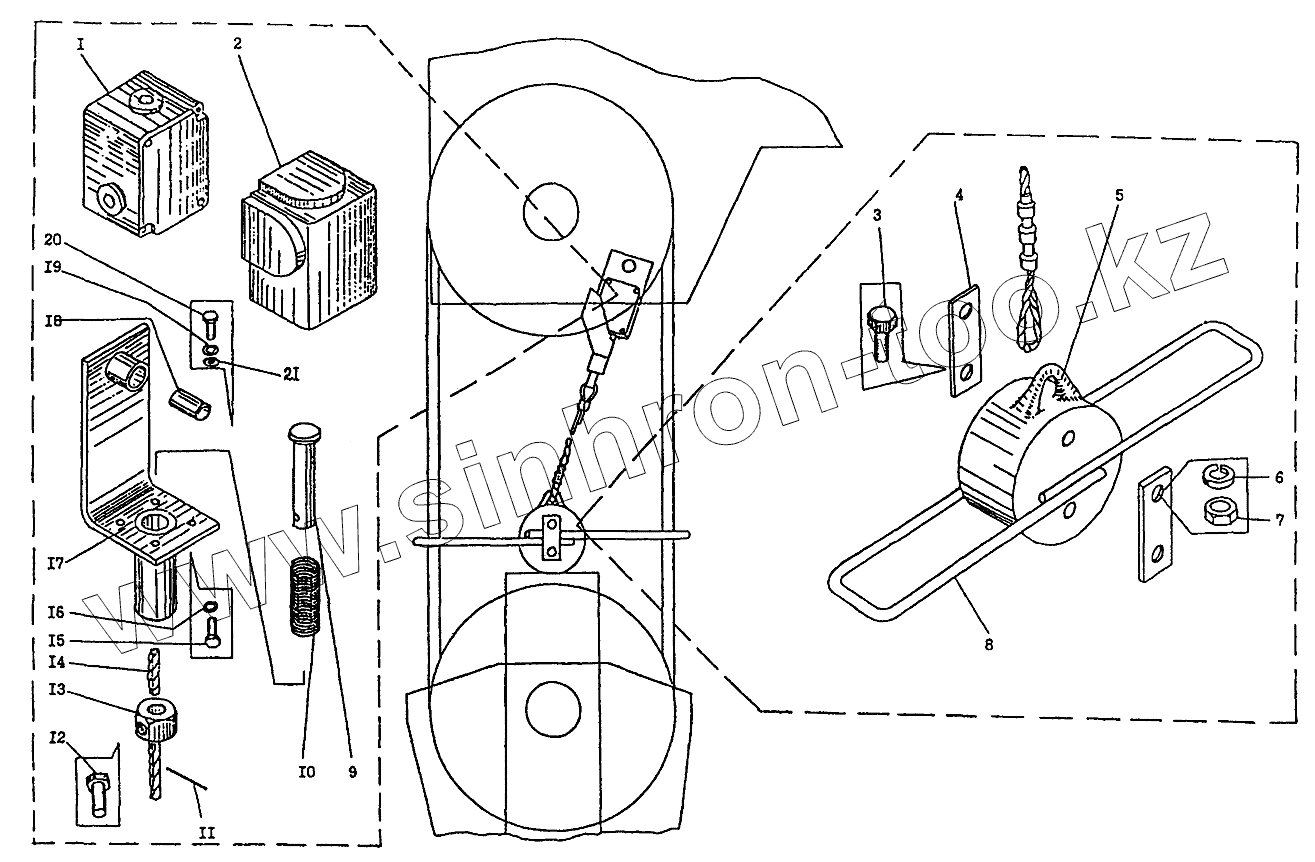

Каталог запасных частей к технике: Автокран КС-35714. Ограничитель подъема крюка

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ВПК-2111У2		Выключатель
2	КС-3577.80.404		Колпак
3	[Болт М12-8gх90.46.019 ГОСТ7798-70]		Болт М12-8gх90.46.019 ГОСТ7798-70
4	У2.52.63.054-01		Оседержатель
5	КС-3577.80.440		Груз в сборе
6	[Шайба 12.65Г.019 ГОСТ6402-70]		Шайба 12.65Г.019 ГОСТ6402-70
7	[Гайка М12-7Н.5.019 ГОСТ5916-70]		Гайка М12-7Н.5.019 ГОСТ5916-70
8	КС-3577.80.441		Скоба
9	КС-3574.80.401		Тяга
10	КС-3577.80.402		Пружина
11	[Проволока 1,0-1]		Проволока 1,0-1
12	[Болт М8-8gх20.46.019 ГОСТ7798-70]		Болт М8-8gх20.46.019 ГОСТ7798-70
13	КС-3577.80.406		Муфта
14	[Канат 3,-Г-1-Н-180 ГОСТ3070-74]		Канат 3,-Г-1-Н-180 ГОСТ3070-74
15	[Винт ВМ4-8gх8.46.019 ГОСТ17473-80]		Винт ВМ4-8gх8.46.019 ГОСТ17473-80
16	[Шайба 4.65Г.019 ГОСТ6402-70]		Шайба 4.65Г.019 ГОСТ6402-70
17	КС-3577.80.460		Основание
18	КС-3576.80.803		Втулка
19	[Шайба 8.65Г.019 ГОСТ6402-70]		Шайба 8.65Г.019 ГОСТ6402-70
20	[Болт М8-8gх3546.019 ГОСТ7798-70]		Болт М8-8gх3546.019 ГОСТ7798-70
21	[Шайба 8.01.08кп.019 ГОСТ11371-78]		Шайба 8.01.08кп.019 ГОСТ11371-78
