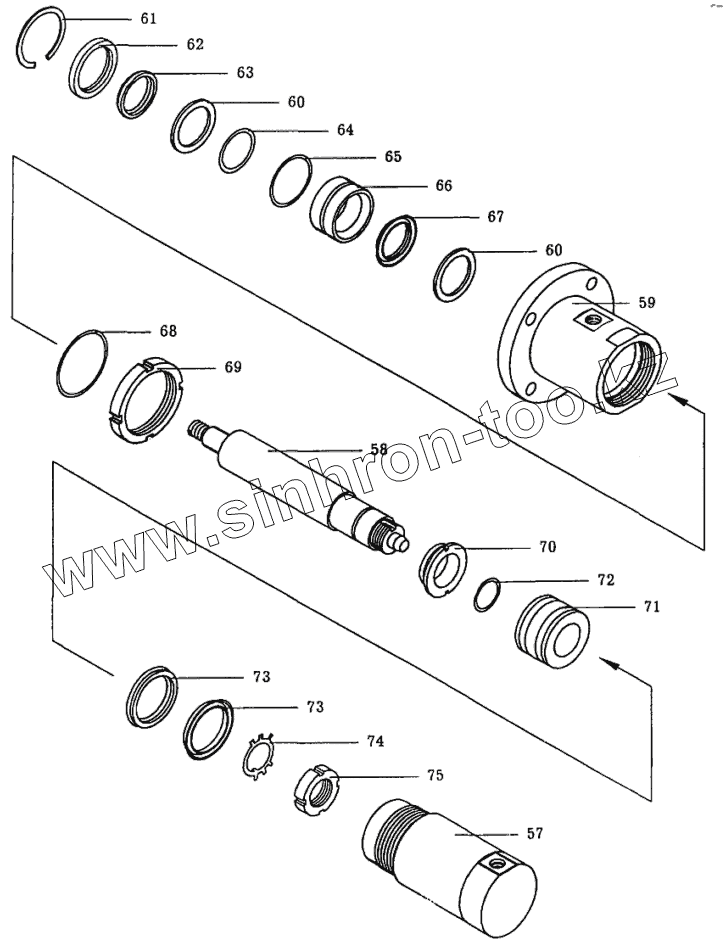

Каталог запасных частей к технике: Автокран КС-35714. Механизм блокировки подвески КС-35714.34.000
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 57 | КС-3572.34.120-1 | Цилиндр | |
| 58 | КС-3572.34.102-1 | Шток | |
| 59 | КС-3572.34.103-1 | Крышка | |
| 60 | КС-3572.34.105 | Шайба | |
| 61 | [Кольцо 1Б60 ГОСТ13941-68] | Кольцо 1Б60 ГОСТ13941-68 | |
| 62 | КС-3572.34.106 | Втулка | |
| 63 | КС-3572.34.116 | Грязесъемник | |
| 64 | [Кольцо 040-048-46-2-2 ГОСТ9833-73] | Кольцо 040-048-46-2-2 ГОСТ9833-73 | |
| 65 | [Кольцо 050-055-30-2-2 ГОСТ9833-73] | Кольцо 050-055-30-2-2 ГОСТ9833-73 | |
| 66 | КС-3572.34.109-1 | Втулка | |
| 67 | [Манжета 1-50х40-6 ГОСТ14896-84] | Манжета 1-50х40-6 ГОСТ14896-84 | |
| 68 | [Кольцо 065-070-30-2-2 ГОСТ9833-73] | Кольцо 065-070-30-2-2 ГОСТ9833-73 | |
| 69 | КС-3572.34.111 | Гайка | |
| 70 | КС-3572.34.107 | Демпфер | |
| 71 | КС-3572.34.108 | Поршень | |
| 72 | [Кольцо 030-035-30-2-2 ГОСТ9833-73] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 73 | [Манжета 1-60х50-6 ГОСТ14896-84] | Манжета 1-60х50-6 ГОСТ14896-84 | |
| 74 | [Шайба 30 ГОСТ11872-73] | Шайба 30 ГОСТ11872-73 | |
| 75 | [Гайка М30х1,5.46.016 ГОСТ11871-73] | Гайка М30х1,5.46.016 ГОСТ11871-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
