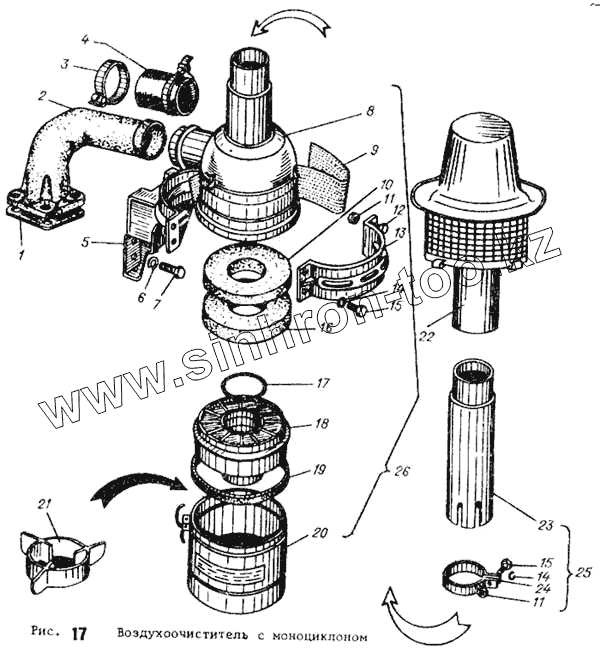

Каталог запасных частей к технике: АТЗ ТТ-4М. Воздухоочиститель с моноциклоном
1
2
3
4
5
6
7
8
9
10
12
13
16
17
18
19
20
21
22
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01-1218 | Прокладка трубы | |
| 2 | 01М-1206А.10 | Труба | |
| 3 | ХС-100 | Хомут 100, Н524-66 | |
| 4 | 01-1235 | Шланг соединительный | |
| 5 | 01М-12С18А | Кронштейн | |
| 6 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 7 | 01-0699 | Болт | |
| 8 | 01И-12С4 | Корпус | |
| 9 | 41-1241-02 | Прокладка | |
| 10 | 01М-1233 | Элемент фильтрующий верхний | |
| 12 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 13 | 41-1245-1А | Лента кронштейна | |
| 16 | 01М-1232 | Элемент фильтрующий нижний | |
| 17 | 01М-1204 | Кольцо уплотнительное | |
| 18 | 01М-12С13-11 | Кассета | |
| 19 | 01М-1229 | Кольцо уплотнительное | |
| 20 | 01М-12С8-01 | Поддон | |
| 21 | 01М-1217-01 | Ванна масляная | |
| 22 | 01М-12С19 | Моноциклон | |
| 26 | 01М-12С3.10 | Воздухоочиститель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
