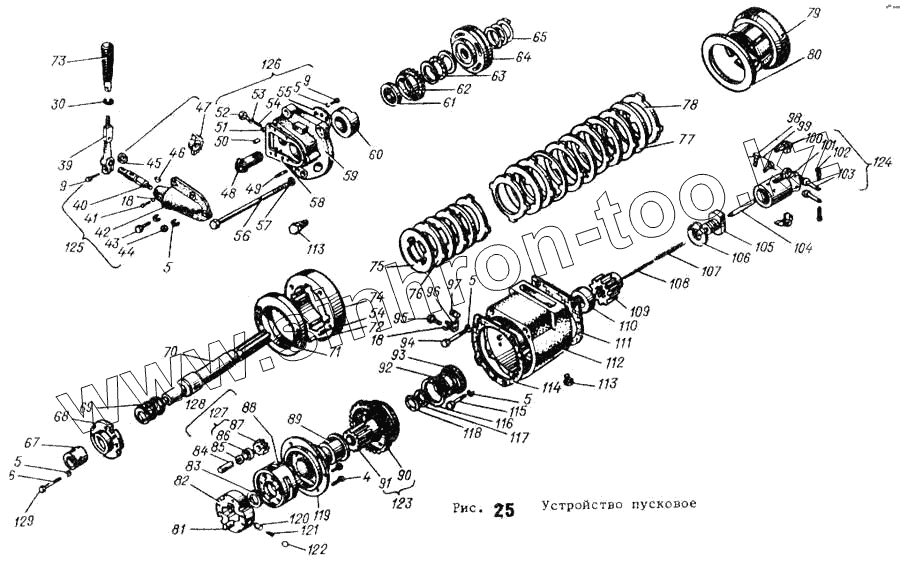

Каталог запасных частей к технике: АТЗ ТТ-4М. Устройство пусковое
4
5
9
18
30
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 5 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 9 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 18 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 30 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 39 | 01М-1914 | Рычаг | |
| 40 | 01М-1912 | Валик включения | |
| 41 | 6Т3-1936.10 | Винт установочный | |
| 42 | 01-103-1Б.10 | Крышка малая | |
| 43 | Болт М8-6gх18.88.013 ГОСТ 7796-70 | Болт М8-6gх18.88.013 ГОСТ 7796-70 | |
| 44 | Гайка М8-6Н.6.013 ГОСТ 2524-70 | Гайка М8-6Н.6.013 ГОСТ 2524-70 | |
| 45 | Кольцо резиновое 016-020-25 ГОСТ 9830-61 | Кольцо резиновое 016-020-25 ГОСТ 9830-61 | |
| 46 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 47 | 6Т3-1913 | Шестерни механизма включения | |
| 48 | 6Т3-1911А | Шестерня | |
| 49 | Шпилька М8х20.56.05 ГОСТ 22.034-70 | Шпилька М8х20.56.05 ГОСТ 22.034-70 | |
| 50 | Штифт 8 Пр1х16 ГОСТ 3128-70 | Штифт 8 Пр1х16 ГОСТ 3128-70 | |
| 51 | Шарик Б8-60 ГОСТ 3722-81 | Шарик Б8-60 ГОСТ 3722-81 | |
| 52 | 6Т3-1919 | Болт | |
| 53 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 54 | 6Т3-1920.10 | Пружина | |
| 55 | 6Т3-1908 | Упор неподвижный | |
| 56 | 6Т2-1943 | Болт | |
| 57 | Шайба 14 65Г 05 ГОСТ 6402-70 | Шайба 14 65Г 05 ГОСТ 6402-70 | |
| 58 | 01-1968.10 | Прокладка | |
| 59 | 6Т3-1902А | Крышка большая | |
| 60 | 6Т3-1905-10 | Упор неподвижный | |
| 61 | Подшипник 305 ГОСТ 8338-75 | Подшипник 305 ГОСТ 8338-75 | |
| 62 | 6Т3-1906 | Упор нажимной | |
| 63 | Подшипник 8109 ГОСТ 6874-75 | Подшипник 8109 ГОСТ 6874-75 | |
| 64 | 6Т2-1906-1А | Диск нажимной | |
| 65 | 6Т2-1937 | Пружина | |
| 66 | Болт М8-6gх45.88.013 ГОСТ 7795-70 | Болт М8-6gх45.88.013 ГОСТ 7795-70 | |
| 67 | 01М-19150 | Втулка | |
| 68 | 01-1907-2Б | Ступица | |
| 69 | Подшипник 8106 ГОСТ 6874-75 | Подшипник 8106 ГОСТ 6874-75 | |
| 70 | 6Т3-1910-10 | Вал | |
| 71 | 6Т3-1909 | Упор нажимной | |
| 72 | 6Т3-1938 | Стержень | |
| 73 | 6Т3-19С16Б | Рукоятка | |
| 74 | 6Т3-1928 | Втулка | |
| 75 | 01-1917 | Диск ведомый | |
| 76 | 6Т2-1932 | Диск | |
| 77 | 6Т2-1934 | Диск ведомый | |
| 78 | 6Т2-1921 | Диск тормозной | |
| 79 | 6Т3-1926 | Эпициклическая шестерня | |
| 80 | 6Т3-19273 | Диск упорный | |
| 81 | Ролик Д15х30-4 ГОСТ 6870-81 | Ролик Д15х30-4 ГОСТ 6870-81 | |
| 82 | 01-1908-1 | Корпус обгонной муфты | |
| 83 | 6Т2-1949 | Кольцо регулировочное | |
| 84 | 6Т2-1919.10 | Палец сателлита | |
| 85 | 01-1909 | Втулка | |
| 86 | 6Т2-1918-1 | Втулка сателлита | |
| 87 | 6Т3-1932-1 | Сателлит | |
| 88 | 01-1931-1.10 | Водило | |
| 89 | 6Т3-1937 | Пружина | |
| 90 | 6Т2-1904 | Шестерня муфты | |
| 91 | 01-19С22 | Шестерня солнечная | |
| 92 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 | |
| 93 | Манжета 1-55х80-4 ГОСТ 8752-79 | Манжета 1-55х80-4 ГОСТ 8752-79 | |
| 94 | Болт М8-6gх60.88.013 ГОСТ 7795-70 | Болт М8-6gх60.88.013 ГОСТ 7795-70 | |
| 95 | Болт М6-6gх14.88.013 ГОСТ 7798-70 | Болт М6-6gх14.88.013 ГОСТ 7798-70 | |
| 96 | 01-1939 | Пластина | |
| 97 | 01-1933.10 | Палец | |
| 98 | СМД8-1994 | Болт | |
| 99 | Проволока 1,2-0-С ГОСТ 3282-74 L=160мм | Проволока 1,2-0-С ГОСТ 3282-74 L=160мм | |
| 100 | СМД2-1937В | Груз | |
| 101 | СМД2-1931А.10 | Держатель | |
| 102 | Шплинт 3,2х18.05 ГОСТ 397-79 | Шплинт 3,2х18.05 ГОСТ 397-79 | |
| 103 | 01М-19133 | Ось груза | |
| 104 | СМД2-1925-1А | Толкатель | |
| 105 | 14-1926А | Втулка толкателя | |
| 106 | 14-1953А | Шайба замковая | |
| 107 | СМД2-1928А | Пружина большая | |
| 108 | 38343 | Пружина | |
| 109 | 03-1919 | Шестерня включения | |
| 110 | 6Т3-1940.10 | Втулка | |
| 111 | 6Т3-1924 | Прокладка | |
| 112 | 01-1901Л-1.10 | Корпус редуктора | |
| 113 | Пробка КГ3/8" А12.016 ОСТ 23.1.117-83 | Пробка КГ3/8" А12.016 ОСТ 23.1.117-83 | |
| 114 | 6Т3-1923.10 | Прокладка | |
| 115 | Болт М8-6gх30.88.013 ГОСТ 7796-70 | Болт М8-6gх30.88.013 ГОСТ 7796-70 | |
| 116 | Кольцо стопорное Б80 ГОСТ 13943-86 | Кольцо стопорное Б80 ГОСТ 13943-86 | |
| 117 | Кольцо стопорное Б40 ГОСТ 13942-86 | Кольцо стопорное Б40 ГОСТ 13942-86 | |
| 118 | 01-1968.10 | Прокладка | |
| 119 | 6Т3-19С7 | Ступица | |
| 120 | 01-1984-1 | Плунжер | |
| 121 | 01-1975 | Пружина | |
| 122 | 01-1974 | Упор | |
| 123 | 01-19С6 | Шестерня муфты | |
| 124 | СМД8-19С6А.10 | Держатель | |
| 125 | 01М-19С11.10 | Крышка малая | |
| 126 | 6Т3-19С10-10.10 | Крышка большая | |
| 127 | 6Т3-19С9-1 | Сателлит | |
| 128 | 6Т3-19С8-2 | Водило | |
| 129 | 01-1970 | Болт специальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
