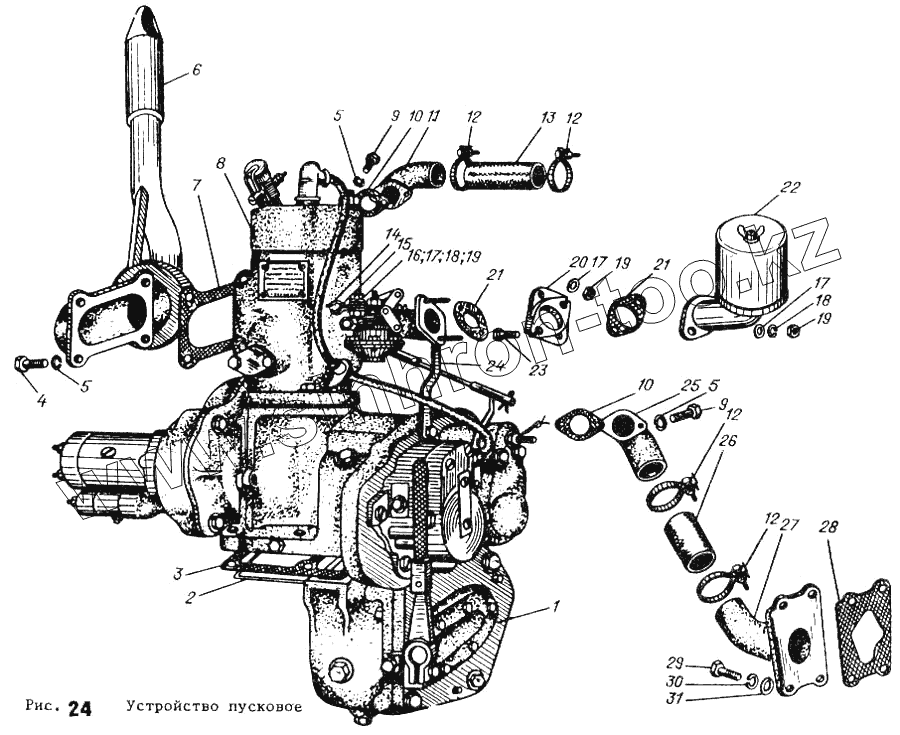

Каталог запасных частей к технике: АТЗ ТТ-4М. Устройство пусковое
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-19С1-1А | 01М-19С1-1А | Устройство пусковое | |
| 1 | 03А-19С2А.10 | Редуктор | |
| 2 | СМД14-1908А | Нитка | |
| 3 | СМД2-1939А | Прокладка | |
| 4 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 5 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 6 | 41-19С15Б.10 | Глушитель | |
| 7 | Д24051 | Прокладка | |
| 8 | Д24С01-6.10 | Двигатель П-10УД (П-350-1) | |
| 9 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 10 | А12.03.002-12 | Прокладка | |
| 11 | 03-1928А.10 | Патрубок | |
| 12 | ХС-40 | Хомут 40 Н524-66 | |
| 13 | 41-1958 | Шланг | |
| 14 | 01М-19116 | Стойка | |
| 15 | 01М-19117 | Планка | |
| 16 | Болт М6-6gх20.88.013 ГОСТ 7798-70 | Болт М6-6gх20.88.013 ГОСТ 7798-70 | |
| 17 | Шайба 6.01.011 ГОСТ 11371-78 | Шайба 6.01.011 ГОСТ 11371-78 | |
| 18 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 19 | Гайка М6-6Н.6.013 ГОСТ 5915-70 | Гайка М6-6Н.6.013 ГОСТ 5915-70 | |
| 20 | 01М-19121 | Переходник | |
| 21 | 01М-19114-1 | Прокладка | |
| 22 | 350.04.050.00 | Воздухоочиститель | |
| 23 | Болт М6-6gх25.88.013 ГОСТ 7798-70 | Болт М6-6gх25.88.013 ГОСТ 7798-70 | |
| 24 | 01М-19120 | Кронштейн | |
| 25 | 03-1927А-1.10 | Патрубок | |
| 26 | 04-1909 | Шланг | |
| 27 | 01М-1942А-1.10 | Патрубок | |
| 28 | 03-1908 | Прокладка | |
| 29 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 30 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 31 | Шайба 10.01.011 ГОСТ 11371-78 | Шайба 10.01.011 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
