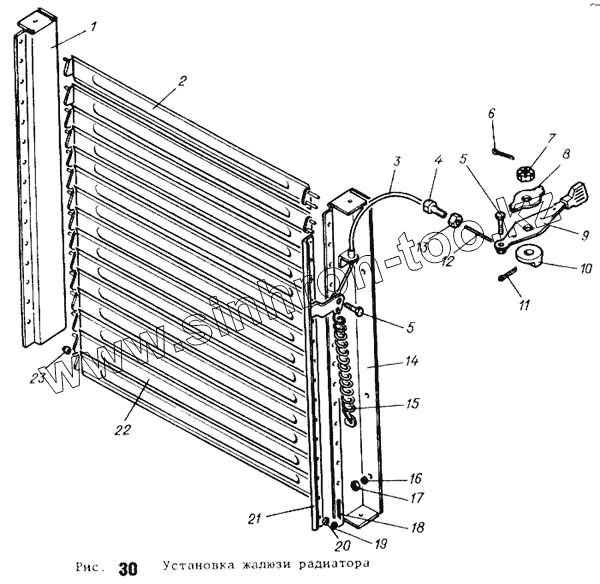

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка жалюзи радиатора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	МТ4.04.107		Стойка правая
2	МТ4.04.006		Элемент жалюзи
3	МТ4.04.008		Оболочка троса
4	МТ4.04.116		Втулка упорная
5	Болт М6-6gх12.88.016 ГОСТ 7798-70		Болт М6-6gх12.88.016 ГОСТ 7798-70
6	Шплинт 2,5х14.016 ГОСТ 397-79		Шплинт 2,5х14.016 ГОСТ 397-79
7	Гайка М10-6Н.5.016 ГОСТ 5919-73		Гайка М10-6Н.5.016 ГОСТ 5919-73
8	МТ4.04.115		Пружина
9	МТ4.04.004		Рукоятка управления
10	МТ4.04.125		Втулка
11	Шплинт 3,2х20.016 ГОСТ 397-79		Шплинт 3,2х20.016 ГОСТ 397-79
12	МТ4.04.111		Тяга управления
13	Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70		Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
14	МТ4.04.005		Стойка левая
15	МТ4.04.108		Пружина
16	Шайба 8Т 65Г 096 ГОСТ 6402-70		Шайба 8Т 65Г 096 ГОСТ 6402-70
17	Гайка М8-6Н.016 ГОСТ 5915-70		Гайка М8-6Н.016 ГОСТ 5915-70
18	Шплинт 2х12.016 ГОСТ 397-79		Шплинт 2х12.016 ГОСТ 397-79
19	Шайба 6.01.016 ГОСТ 11371-78		Шайба 6.01.016 ГОСТ 11371-78
20	МТ4.04.123		Втулка
21	МТ4.04.015		Рейка
22	МТ4.04.007		Элемент жалюзи
23	МТ4.04.106		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
