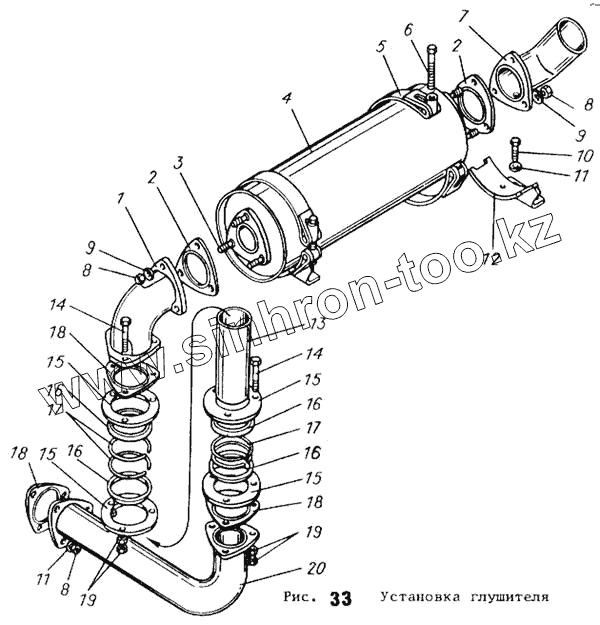

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка глушителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.09.004 | МТ4.09.004 | Глушитель | |
| 1 | МТ4.09.101-1 | Патрубок | |
| 2 | СМД1-07С5 | Прокладка | |
| 3 | 14-0709 | Шпилька | |
| 4 | 14-07С6-1 | Глушитель | |
| 5 | 14-07С15 | Хомут | |
| 6 | 14-0728 | Болт | |
| 7 | МТ4.09.003 | Патрубок выпускной | |
| 8 | 14-0710 | Гайка М12 | |
| 9 | Шайба 12.01.016 ГОСТ 11371-78 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 10 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 11 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 12 | 14-07С13-1 | Кронштейн | |
| 13 | Т4.02.180 | Патрубок | |
| 14 | Болт М12-6gх65.88.016 ГОСТ 7796-70 | Болт М12-6gх65.88.016 ГОСТ 7796-70 | |
| 15 | МТ4.09.103 | Фланец | |
| 16 | Т4.02.183 | Кольцо сферическое | |
| 17 | Т4.02.184 | Кольцо | |
| 18 | Т4.09К.023 | Прокладка | |
| 19 | Гайка М12-6Н.04.016 ГОСТ 5916-70 | Гайка М12-6Н.04.016 ГОСТ 5916-70 | |
| 20 | МТ4.09.002-1 | Труба выпускная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
