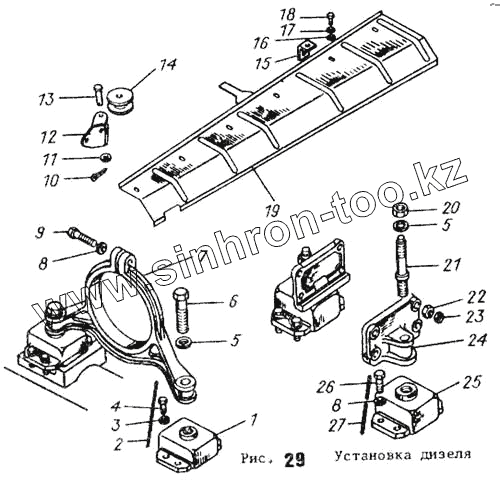

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка дизеля
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МТ4.45.047 | Амортизатор | |
| 2 | Проволока 1,6-0-1Ц ГОСТ 3882-74, L=170мм | Проволока 1,6-0-1Ц ГОСТ 3882-74, L=170мм | |
| 3 | Шайба 14 ОТ 65Г 096 ГОСТ 6402-70 | Шайба 14 ОТ 65Г 096 ГОСТ 6402-70 | |
| 4 | МТ4.02.175 | Болт | |
| 5 | Шайба 22Т 65Г 096 ГОСТ 6402-70 | Шайба 22Т 65Г 096 ГОСТ 6402-70 | |
| 6 | МТ4.02.179 | Болт | |
| 7 | МТ4.02.101 | Опора дизеля передняя | |
| 8 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 9 | Болт М16-6gх55.88.016 ГОСТ 7796-70 | Болт М16-6gх55.88.016 ГОСТ 7796-70 | |
| 10 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 11 | Шайба 12.01.016 ГОСТ 11371-78 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 12 | МТ4.02.016 | Кронштейн | |
| 13 | МО4.13.112 | Ось | |
| 14 | Т4.02.150 | Ролик | |
| 15 | МТ4.02.007 | Кронштейн | |
| 16 | Шайба 8.01.016 ГОСТ 11371-78 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 17 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 18 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 19 | МТ4.02.006 | Щиток | |
| 20 | Т4.39.155-1 | Гайка | |
| 21 | МТ4.02.171 | Шпилька | |
| 22 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 23 | Гайка М16-6Н.04.016 ГОСТ 15522-70 | Гайка М16-6Н.04.016 ГОСТ 15522-70 | |
| 24 | МТ4.02.167 | Лапа | |
| 25 | 151-АВ38-К | Амортизатор АКСС-400 | |
| 26 | МТ4.02.176 | Болт | |
| 27 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=250мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
