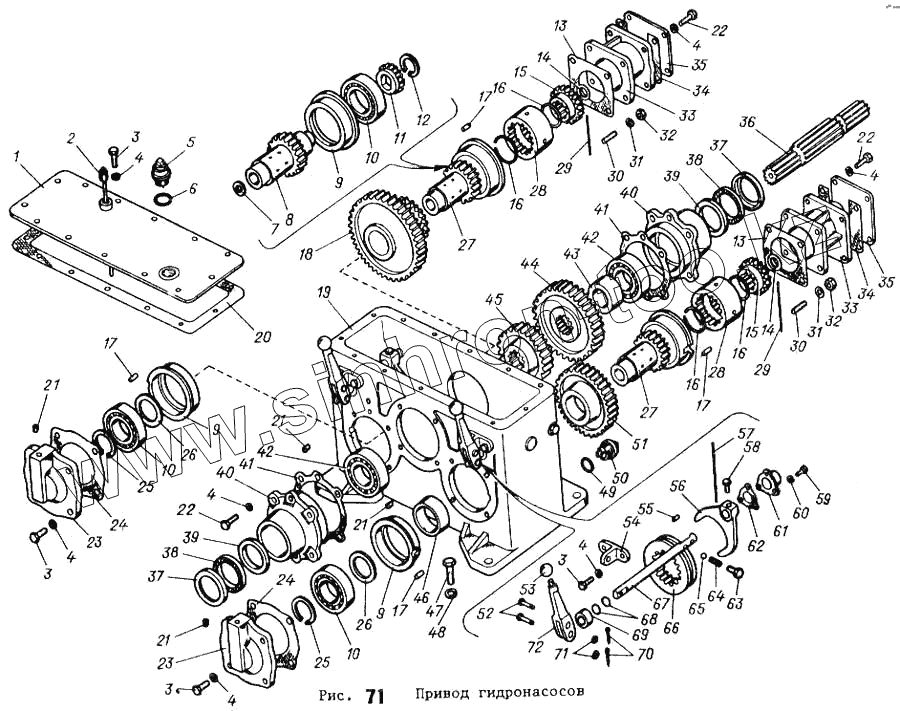

Каталог запасных частей к технике: АТЗ ТТ-4М. Привод гидронасосов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МТ4.41.003 | Крышка | |
| 2 | МТ4.41.005 | Щуп | |
| 3 | Болт М12-6gх30.88.016 ГОСТ ГОСТ 7796-70 | Болт М12-6gх30.88.016 ГОСТ ГОСТ 7796-70 | |
| 4 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 5 | 04.57.014 | Сапун в сборе | |
| 6 | 04.57.125А | Прокладка сапуна | |
| 7 | МТ4.41.137 | Корпус сальника | |
| 8 | МТ4.41.103 | Вал ведомый | |
| 9 | МТ4.41.117 | Стакан | |
| 10 | Подшипник 212К5 ГОСТ 8338-75 | Подшипник 212К5 ГОСТ 8338-75 | |
| 11 | МТ4.41.116 | Муфта | |
| 12 | КУН-55 | Кольцо упорное наружное | |
| 13 | МТ4.41.127 | Прокладка | |
| 14 | Т4.40.121-1А | Кольцо упорное | |
| 15 | МТ4.41.114 | Муфта | |
| 16 | МТ4.41.126 | Кольцо замковое | |
| 17 | Штифт 6h8х14 ГОСТ 3128-70 | Штифт 6h8х14 ГОСТ 3128-70 | |
| 18 | МТ4.41.110 | Шестерня ведомая | |
| 19 | МТ4.41.100 | Корпус | |
| 20 | МТ4.41.130 | Прокладка | |
| 21 | Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83 | Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83 | |
| 22 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 23 | МТ4.41.112 | Крышка | |
| 24 | МТ4.41.128 | Прокладка | |
| 25 | МТ4.41.135 | Кольцо | |
| 26 | МТ4.41.125 | Кольцо | |
| 27 | МТ4.41.004 | Вал ведомый | |
| 28 | МТ4.41.115 | Обойма | |
| 29 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=150мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=150мм | |
| 30 | МТ4.41.136 | Шпилька | |
| 31 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 32 | Гайка М16х1,5-6Н.8.016 ГОСТ 5915-70 | Гайка М16х1,5-6Н.8.016 ГОСТ 5915-70 | |
| 33 | МТ4.41.102 | Кронштейн насоса | |
| 34 | МТ4.41.133 | Прокладка насоса | |
| 35 | МТ4.41.131 | Крышка | |
| 36 | Т4.42.181-2 | Вал коробки первичный | |
| 37 | 60-12-028 | Обойма сальника | |
| 38 | 60-12-029 | Кольцо сальника | |
| 39 | Манжета 1.1-65х90-1 ГОСТ 8752-79 | Манжета 1.1-65х90-1 ГОСТ 8752-79 | |
| 40 | МТ4.41.111 | Крышка | |
| 41 | 60-40-051А | Прокладка | |
| 42 | Подшипник 310А ГОСТ 8338-75 | Подшипник 310А ГОСТ 8338-75 | |
| 43 | МТ4.41.123 | Втулка | |
| 44 | МТ4.41.104 | Шестерня ведущая | |
| 45 | МТ4.41.106 | Шестерня ведущая | |
| 46 | МТ4.41.124 | Втулка | |
| 47 | Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70 | Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70 | |
| 48 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | |
| 49 | 54.38.643 | Кольцо уплотняющее | |
| 50 | 54.38.028-2 | Пробка магнитная | |
| 51 | МТ4.41.108 | Шестерня ведомая | |
| 52 | Т4.40.106 | Ось | |
| 53 | А13.03.000А | Рукоятка управления | |
| 54 | МТ4.41.120 | Кронштейн | |
| 55 | Штифт 8h8х16 ГОСТ 3128-70 | Штифт 8h8х16 ГОСТ 3128-70 | |
| 56 | МТ4.41.118 | Вилка переключения | |
| 57 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=300мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=300мм | |
| 58 | Т4.37.205 | Винт, установочный | |
| 59 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 60 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 61 | МТ4.41.122 | Колпачок | |
| 62 | МТ4.41.129 | Прокладка | |
| 63 | МТ4.41.134 | Прокладка упорная | |
| 64 | А41-24 | Пружина | |
| 65 | Шарик Б13,494-100 ГОСТ 3722-81 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 66 | МТ4.41.113 | Муфта переключения | |
| 67 | МТ4.41.121 | Ползун переключения | |
| 68 | Г48-70-111 | Кольцо уплотнительное | |
| 69 | Т4.37.111 | Корпус уплотнения | |
| 70 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 71 | Шайба 12.01.016 ГОСТ 11371-78 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 72 | МТ4.41.119 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
