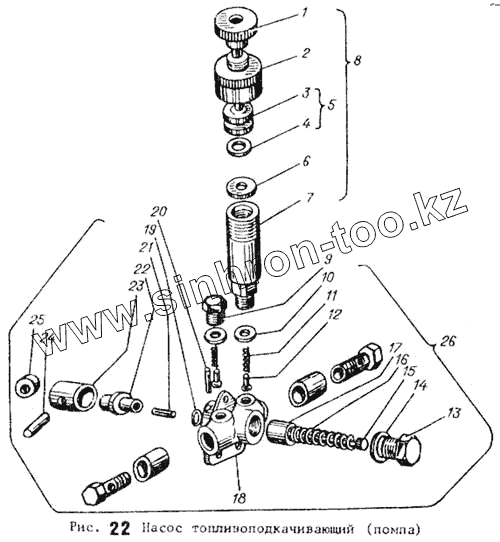

Каталог запасных частей к технике: АТЗ ТТ-4М. Насос топливоподкачивающий (помпа)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С30-8А-30 | 16-С30-8А-30 | Помпа | |
| 1 | 16-С37-1А | Рукоятка | |
| 2 | 16-140-2 | Крышка | |
| 3 | 16-141-2 | Поршень | |
| 4 | 16-249.10 | Кольцо поршня | |
| 5 | 16-С36-2 | Поршень | |
| 6 | 16-149.10 | Кольцо резиновое | |
| 7 | 16-139-6 | Цилиндр | |
| 8 | 16-С30-3Б | Насос ручной | |
| 9 | 16-125-3А | Пробка клапана | |
| 10 | 16-062 | Прокладка | |
| 11 | 16-124-1А | Пружина клапана | |
| 12 | 16-123-3А | Клапан | |
| 13 | 16-128-1 | Пробка корпуса | |
| 14 | 16-145-1.10 | Прокладка | |
| 15 | 16-225-1 | Вытеснитель | |
| 16 | 16-127Б | Пружина поршня | |
| 17 | 16-126-3А | Поршень | |
| 18 | 16-120-8 | Корпус | |
| 19 | 16-229.10 | Прокладка | |
| 20 | 16-099 | Стержень | |
| 21 | 16-133-2 | Стержень | |
| 22 | 16-С64А | Втулка | |
| 23 | 16-129-2А | Толкатель | |
| 24 | 16-131-1 | Ось ролика | |
| 25 | 16-130 | Ролик толкателя | |
| 26 | 16-С65-1А | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
