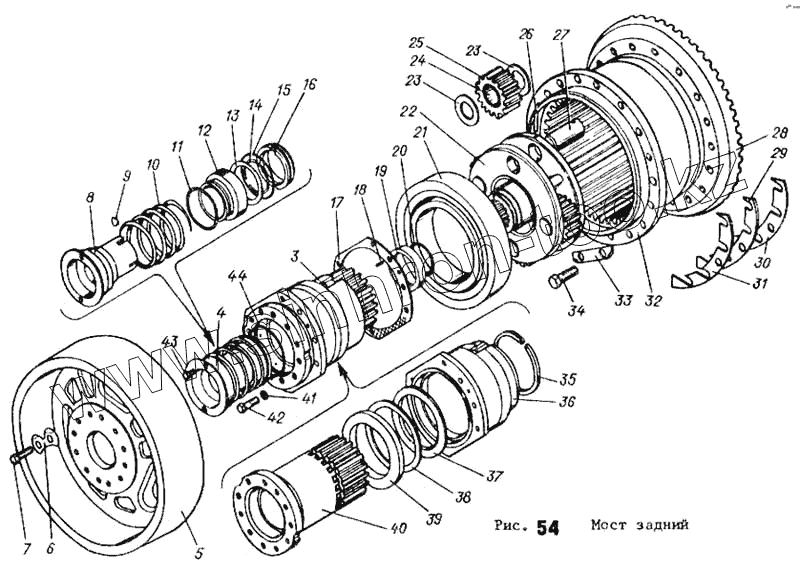

Каталог запасных частей к технике: АТЗ ТТ-4М. Мост задний
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.38.048-Р | 04.38.048-Р | Сателлит с осью, роликами и шайбами | |
| МО4.38.002-1 | МО4.38.002-1 | Водило с сателлитом | |
| 3 | МТ4.38.016 | Шестерня солнечная | |
| 4 | 04.38.015А | Уплотнение в сборе | |
| 5 | Т4.38.103-1А | Барабан тормозной | |
| 6 | Т4.38.155-1 | Пластина замковая | |
| 7 | Т4.38.311 | Болт | |
| 8 | 04.38.017-1 | Стакан | |
| 9 | 04.38.554 | Сухарик | |
| 10 | 04.38.237-1 | Пружина | |
| 11 | АСК60-2 | Пружина | |
| 12 | 04.38.552 | Манжета | |
| 13 | 04.38.553 | Кольцо | |
| 14 | 04.38.240 | Кольцо стопорное | |
| 15 | АСК65-2 | Пружина | |
| 16 | 04.38.232-2 | Кольцо | |
| 17 | 04.38.112А | Прокладка | |
| 18 | 04.38.571 | Стопор | |
| 19 | 04.38.231А | Кольцо | |
| 20 | 04.38.230 | Кольцо уплотнительное | |
| 21 | Подшипник 230Л ГОСТ 8338-75 | Подшипник 230Л ГОСТ 8338-75 | |
| 22 | МО4.38.106-1 | Водило | |
| 23 | 04.38.187 | Шайба | |
| 24 | Ролик 4х39,85АЗ ГОСТ 6870-81 | Ролик 4х39,85АЗ ГОСТ 6870-81 | |
| 25 | МО4.38.102 | Сателлит | |
| 26 | Проволока 4-0-1Ц ГОСТ 3282-74, L=54мм | Проволока 4-0-1Ц ГОСТ 3282-74, L=54мм | |
| 27 | МО4.38.103-1 | Ось сателлита | |
| 28 | 04.38.109-3 | Шестерня коническая ведомая | |
| 29 | 04.38.114-3 | Прокладка регулировочная | |
| 30 | 04.38.115-3 | Прокладка регулировочная | |
| 31 | 04.38.181 | Прокладка регулировочная | |
| 32 | 04.38.011-3 | Корона | |
| 33 | 04.38.171-2 | Пластина замковая | |
| 34 | 04.38.155-1 | Болт М14х1,5 | |
| 35 | 04.38.120 | Кольцо разрезное | |
| 36 | 04.38.107-3 | Стакан левый | |
| 37 | 04.38.180 | Кольцо упорное | |
| 38 | 04.38.241 | Кольцо маслоотражательное | |
| 39 | 1-120х146-12Ф | Манжета | |
| 40 | Т4.38.117 | Шестерня солнечная | |
| 41 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 42 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 43 | Болт М8-6gх12.88.016 ГОСТ 7796-70 | Болт М8-6gх12.88.016 ГОСТ 7796-70 | |
| 44 | 04.38.238 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
