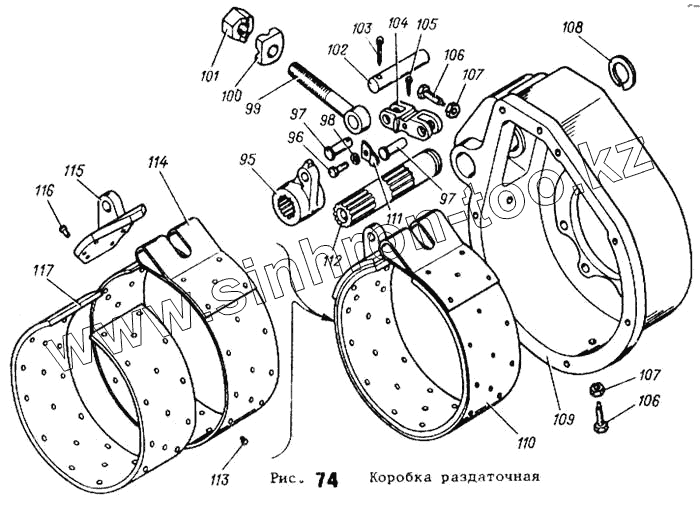

Каталог запасных частей к технике: АТЗ ТТ-4М. Коробка раздаточная
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 95 | 60-40-063 | Рычаг тормозной | |
| 96 | Болт М6-6gх16.88.016 ГОСТ 7798-70 | Болт М6-6gх16.88.016 ГОСТ 7798-70 | |
| 97 | Т4.40.106 | Ось | |
| 98 | Шайба 61 65Г 096 ГОСТ 6402-70 | Шайба 61 65Г 096 ГОСТ 6402-70 | |
| 99 | 60-40-060 | Тяга тормоза регулировочная | |
| 100 | 60-40-062 | Шайба сегментная | |
| 101 | 60-40-061 | Гайка регулировочная | |
| 102 | Т4.42.112 | Палец тормозной лепты | |
| 103 | Шплинт 4х32.016 ГОСТ 397-79 | Шплинт 4х32.016 ГОСТ 397-79 | |
| 104 | 60-40-068А | Серьга | |
| 105 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 106 | Винт М12-6gх35.14Н.016 ГОСТ 1481-84 | Винт М12-6gх35.14Н.016 ГОСТ 1481-84 | |
| 107 | Гайка М12-6Н.04.016 ГОСТ 5916-70 | Гайка М12-6Н.04.016 ГОСТ 5916-70 | |
| 108 | 60-40-064 | Кольцо пружинное | |
| 109 | Т4.42.101-4 | Кронштейн тормоза | |
| 110 | Т4.42.003-1 | Лента тормозная в сборе | |
| 111 | МТ4.42.238 | Стопор | |
| 112 | 60-40-066 | Валик рычага тормоза | |
| 113 | Заклепка 2-4х12 ГОСТ 12642-80 | Заклепка 2-4х12 ГОСТ 12642-80 | |
| 114 | Т4.42.113-1 | Лента тормозная | |
| 115 | Т4.42.115-1 | Проушина | |
| 116 | Заклепка 8х24.01 ГОСТ 10300-80 | Заклепка 8х24.01 ГОСТ 10300-80 | |
| 117 | Т4.42.114-1 | Накладка тормозной ленты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
