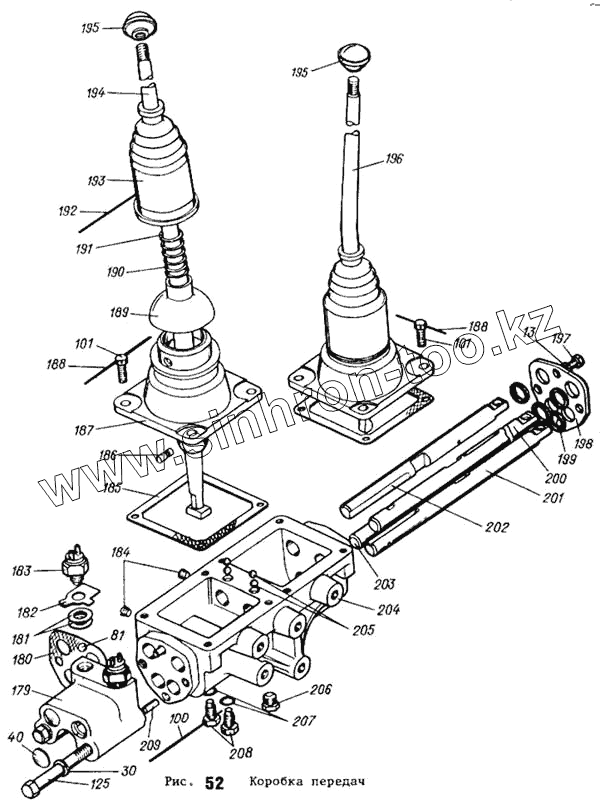

Каталог запасных частей к технике: АТЗ ТТ-4М. Коробка передач
13
30
40
81
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 30 | Шайба 12 65Г 096 ГОСТ 6402-70 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 40 | Т4.37А.235 | Заглушка | |
| 81 | Шарик Б13,494-100 ГОСТ 3722-81 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 99 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм | |
| 179 | Т4.37А.245 | Корпус включателей | |
| 180 | Т4.37А.246 | Прокладка | |
| 181 | Т4.37А174 | Прокладка регулировочная | |
| 182 | Т4.37А.249 | Шайба замковая | |
| 183 | Включатель ВК418 ТУ 37.003.188-76 | Включатель ВК418 ТУ 37.003.188-76 | |
| 184 | Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83 | Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83 | |
| 185 | Т4.37.189 | Прокладка | |
| 186 | А37-65 | Штифт | |
| 187 | МТ4.37.102 | Колонка | |
| 188 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм | |
| 189 | А37-63 | Колпачок | |
| 190 | 54.37.462 | Пружина | |
| 191 | 04.37.340 | Кольцо упорное | |
| 192 | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм | Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм | |
| 193 | 05.37.151 | Чехол | |
| 194 | МТ4.37.029 | Рычаг переключения реверс-редуктора | |
| 195 | А13.04.010 | Рукоятка | |
| 196 | МТ4.37.028 | Рычаг переключения передач | |
| 197 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 198 | Т4.37.185 | Крышка задняя | |
| 199 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 200 | МТ4.37.113 | Ползун переключения реверса | |
| 201 | Т4.37.112 | Ползун переключения первой и второй передач | |
| 202 | МТ4.37.150 | Ползун переключения редуктора | |
| 203 | Т4.37.149 | Ползун переключения третьей и четвертой передач | |
| 204 | Т4.37А.101-3 | Корпус колонок | |
| 205 | Шарик Б7, 938-200 ГОСТ 3722-81 | Шарик Б7, 938-200 ГОСТ 3722-81 | |
| 206 | Пробка КГ3/8"А12.016 ОСТ 23.1.117-83 | Пробка КГ3/8"А12.016 ОСТ 23.1.117-83 | |
| 207 | Кольцо 009-013-25-2-2 ГОСТ 18829-73 | Кольцо 009-013-25-2-2 ГОСТ 18829-73 | |
| 208 | Т4.37.165 | Винт специальный | |
| 209 | Штифт 8h8х25 ГОСТ 3128-70 | Штифт 8h8х25 ГОСТ 3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
