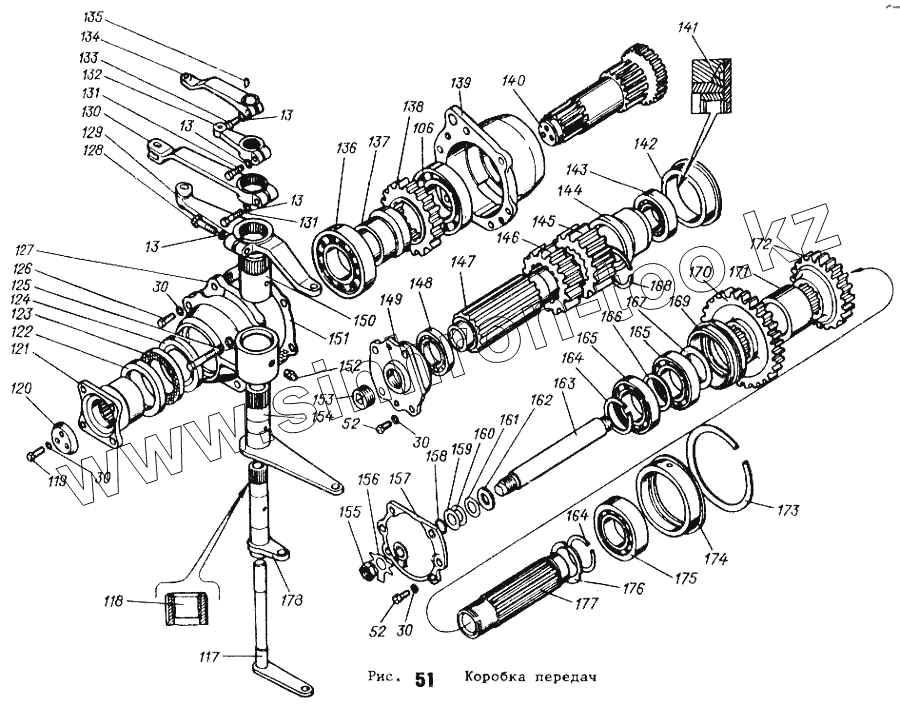

Каталог запасных частей к технике: АТЗ ТТ-4М. Коробка передач
13
30
52
106
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.37А.142Б | Т4.37А.142Б | Вал промежуточный | |
| 13 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 30 | Шайба 12 65Г 096 ГОСТ 6402-70 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 52 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | |
| 106 | Подшипник 216 К1 ГОСТ 8338-75 | Подшипник 216 К1 ГОСТ 8338-75 | |
| 117 | Т4.37А.006А | Валик | |
| 118 | Т4.37.160 | Втулка | |
| 119 | 60-12-116 | Болт | |
| 120 | Т4.37А.236 | Шайба торцовая | |
| 121 | Т4.37А.183-1А | Фланец кардана | |
| 122 | 04.37.114 | Обойма сальника | |
| 123 | 04.37.115 | Кольцо-сальник | |
| 124 | Манжета 1.1-80х105-1 ГОСТ 8752-79 | Манжета 1.1-80х105-1 ГОСТ 8752-79 | |
| 125 | Болт М12-6gх100.58.016 ГОСТ 7795-70 | Болт М12-6gх100.58.016 ГОСТ 7795-70 | |
| 126 | Болт М12-6gх55.88.016 ГОСТ 7795-70 | Болт М12-6gх55.88.016 ГОСТ 7795-70 | |
| 127 | Т4.37А.156 | Корпус промежуточный | |
| 128 | Болт М10-6gх45.88.016 ГОСТ 7795-70 | Болт М10-6gх45.88.016 ГОСТ 7795-70 | |
| 129 | Т4.37А.129 | Рычаг редуктора | |
| 130 | Т4.37А.130 | Рычаг реверса верхний | |
| 131 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | |
| 132 | МТ4.37.128 | Рычаг трубы верхний | |
| 133 | Болт М10-6gх30.88.016 ГОСТ 7796-70 | Болт М10-6gх30.88.016 ГОСТ 7796-70 | |
| 134 | МТ4.37.127 | Рычаг валика верхний | |
| 135 | Шпонка 5х9 ГОСТ 24071-80 | Шпонка 5х9 ГОСТ 24071-80 | |
| 136 | Подшипник 313 К5 ГОСТ 8338-75 | Подшипник 313 К5 ГОСТ 8338-75 | |
| 137 | Т4.37А.147 | Втулка распорная | |
| 138 | Т4.37А.140-1 | Шестерня ведущая | |
| 139 | Т4.37А.106 | Корпус промежуточный | |
| 140 | Т4.37А.004Б | Вал промежуточный | |
| 141 | Т4.37А.239 | Уголок | |
| 142 | Т4.37А.220-1 | Стакан | |
| 143 | Подшипник 12211КМ ГОСТ 8323-75 | Подшипник 12211КМ ГОСТ 8323-75 | |
| 144 | Т4.37.267 | Втулка распорная | |
| 145 | Т4.37.255 | Шестерня неподвижная | |
| 146 | Т4.37А.181-2 | Шестерня реверса | |
| 147 | Т4.37А.195А | Вал реверса | |
| 148 | Подшипник 12210КМ ГОСТ 8328-75 | Подшипник 12210КМ ГОСТ 8328-75 | |
| 149 | Т4.37А.214-1 | Корпус подшипника | |
| 150 | Т4.37А.122-1 | Труба редуктора | |
| 151 | Т4.37А.169 | Прокладка | |
| 152 | Масленка 1.3.Ц6 ГОСТ 19853-74 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 153 | Т4.54.174 | Заглушка | |
| 154 | Т4.37А.008А | Труба реверса с рычагом | |
| 155 | Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70 | Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70 | |
| 156 | Т4.37А.263 | Шайба | |
| 157 | Т4.37А.258 | Крышка | |
| 158 | 54.53.406 | Кольцо уплотнительное | |
| 159 | Т4.37А.223-1 | Прокладка регулировочная | |
| 160 | Т4.37А.224-1 | Прокладка регулировочная | |
| 161 | Т4.37А.225-1 | Прокладка регулировочная | |
| 162 | Т4.37А.203 | Кольцо | |
| 163 | Т4.37А.210-2 | Стержень регулировочный | |
| 164 | Т4.37А.222-1 | Кольцо | |
| 165 | Подшипник 212К5 ГОСТ 8338-75 | Подшипник 212К5 ГОСТ 8338-75 | |
| 166 | Т4.37А.260 | Кольцо промежуточное | |
| 167 | Т4.37А.202-1 | Кольцо упорное | |
| 168 | Т4.37.266 | Кольцо | |
| 169 | Т4.37А.257 | Стакан подшипников | |
| 170 | Т4.37А.180-1 | Шестерня редуктора большая | |
| 171 | Т4.37А.231А | Втулка распорная | |
| 172 | Т4.37А.191-2 | Шестерня редуктора малая | |
| 173 | Т4.37А.227 | Кольцо | |
| 174 | Т4.37А.139-2 | Стакан подшипника вала редуктора (задний) | |
| 175 | Подшипник 12312КМ ГОСТ 8328-75 | Подшипник 12312КМ ГОСТ 8328-75 | |
| 176 | Т4.37А.259 | Кольцо упорное | |
| 177 | Т4.37А.219-1 | Вал редуктора | |
| 178 | Т4.37А.007А | Труба с рычагом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
