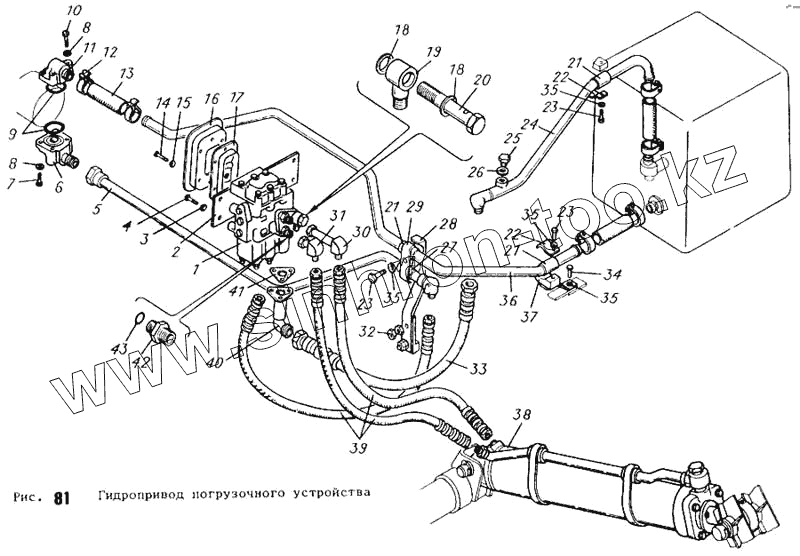

Каталог запасных частей к технике: АТЗ ТТ-4М. Гидропривод погрузочного устройства
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.47.204 | МТ4.47.204 | Кронштейн гидроцилиндра | |
| Ц110Б.1414001-01 | Ц110Б.1414001-01 | Гидроцилиндр | |
| Ц110Б-1414002-01 | Ц110Б-1414002-01 | Шток в сборе | |
| Ц110Б-1414008 | Ц110Б-1414008 | Поршень в сборе | |
| 1 | Р80-3/5-11 | Распределитель | |
| 2 | МТ4.47.118 | Кронштейн | |
| 3 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 4 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 5 | МТ4.47.006 | Труба нагнетательная | |
| 6 | МТ4.47.020 | Фланец нагнетательный | |
| 7 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | |
| 8 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 9 | Г48-70-109-1 | Кольцо | |
| 10 | Болт М8-6gх55. 88. 016 ГОСТ 7796-70 | Болт М8-6gх55. 88. 016 ГОСТ 7796-70 | |
| 11 | МТ4.47.019 | Фланец всасывающий | |
| 12 | МО4.07.027 | Хомут | |
| 13 | 54В.54.311 | Шланг соединительный | |
| 14 | Болт М6-6gх25.56.016 ГОСТ 7798-70 | Болт М6-6gх25.56.016 ГОСТ 7798-70 | |
| 15 | Шайба 6 65Г 096 ГОСТ 6402-70 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 16 | МТ4.47.129 | Крышка уплотнителя | |
| 17 | МТ4.47.135 | Уплотнитель | |
| 18 | Н.036.28.005 | Шайба | |
| 19 | МТ4.47.018 | Угольник нагнетательный | |
| 20 | МТ4.47.134 | Болт поворотного угольника | |
| 21 | Т4.47.147 | Кольцо | |
| 22 | П4.54А.206 | Прижим | |
| 23 | Болт М12-6gх40.56.016 ГОСТ 7796-70 | Болт М12-6gх40.56.016 ГОСТ 7796-70 | |
| 24 | МТ4.47.010 | Труба сливная | |
| 25 | В4.53.145 | Пробка | |
| 26 | 04.40.177 | Шайба | |
| 27 | МТ4.47.137 | Амортизатор | |
| 28 | МТ4.47.013 | Кронштейн | |
| 29 | МТ4.47.130 | Прижим | |
| 30 | МТ4.47.016 | Угольник поршневой | |
| 31 | МТ4.47.017 | Угольник штоковый | |
| 32 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 33 | Н.036.86.010 | Рукав высокого давления | |
| 34 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | |
| 35 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 36 | МТ4.47.005 | Труба всасывающая | |
| 37 | МТ4.47.014 | Кронштейн | |
| 38 | МТ4.47.003 | Гидроцилиндр | |
| 39 | Н.036.85.790 | Рукав высокого давления | |
| 40 | МТ4.47.009 | Фланец сливной | |
| 41 | 54.53.402 | Прокладка | |
| 42 | Н.036.04.005 | Штуцер ввертной | |
| 43 | Г48-70-111 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
