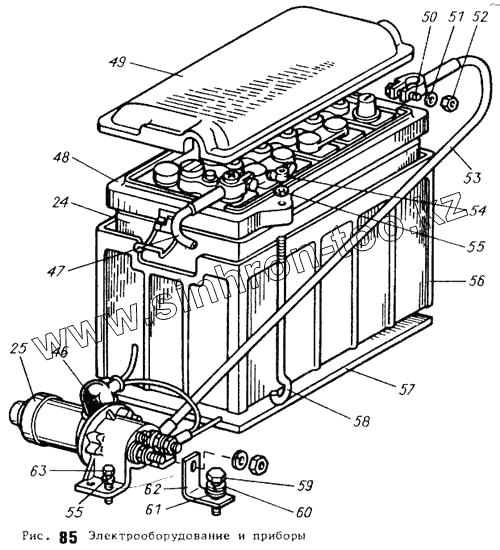

Каталог запасных частей к технике: АТЗ ТТ-4М. Электрооборудование и приборы
24
25
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24 | Батарея 6СТ-60 ТУ 16.563.040-86 | Батарея 6СТ-60 ТУ 16.563.040-86 | |
| 25 | Включатель массы ВК861 ТУ 37.003.574-74 | Включатель массы ВК861 ТУ 37.003.574-74 | |
| 46 | МО4.48.272 | Колпачок | |
| 47 | МТ4.48.013 | Провод аккумулятор-стартер | |
| 48 | 04.48.053-5 | Рамка аккумулятора в сборе | |
| 49 | 04.48.132-2 | Крышка | |
| 50 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | |
| 51 | Шайба 8 65Г 096 ГОСТ 6402-70 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 52 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 | |
| 53 | МТ4.48.054 | Провод аккумулятор-масса | |
| 54 | Гайка М6-45Л.016 ГОСТ 3032-76 | Гайка М6-45Л.016 ГОСТ 3032-76 | |
| 55 | Шайба 6 65Г ГОСТ 6402-70 | Шайба 6 65Г ГОСТ 6402-70 | |
| 56 | МТ4.48.135 | Кожух | |
| 57 | МТ4.48.137 | Прокладка | |
| 58 | 04.48.170-2 | Болт стяжной | |
| 59 | Болт М12-6gх20.58.016 ГОСТ 7796-70 | Болт М12-6gх20.58.016 ГОСТ 7796-70 | |
| 60 | Шайба 12 65Г ГОСТ 6402-70 | Шайба 12 65Г ГОСТ 6402-70 | |
| 61 | Шайба 12.01.016 ГОСТ 11371-78 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 62 | МТ4.48.197 | Перемычка | |
| 63 | Болт М6-6gх16.88.016 ГОСТ 7798-70 | Болт М6-6gх16.88.016 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
