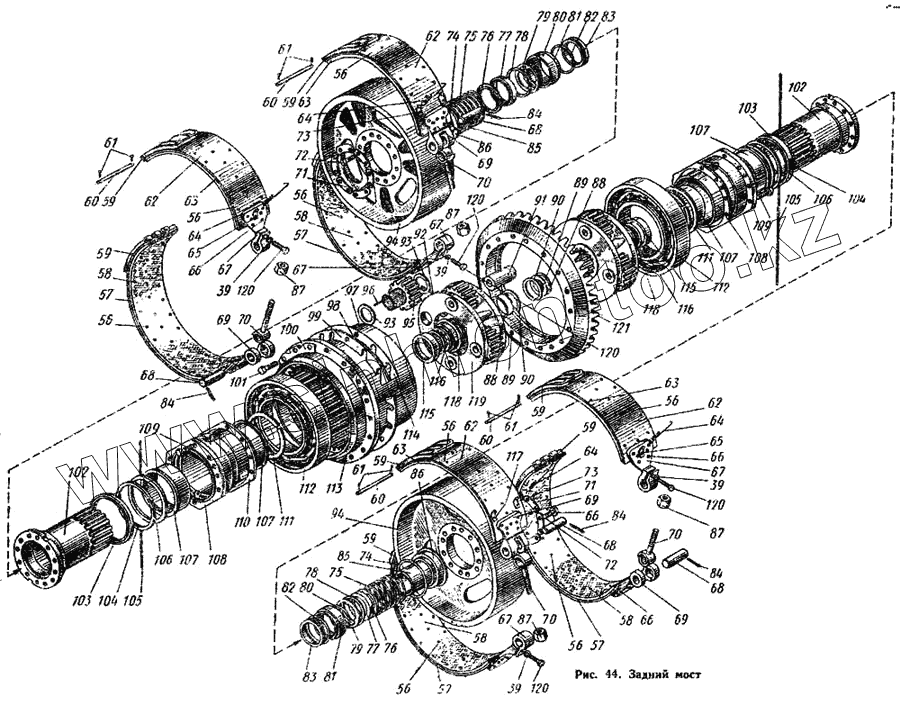

Каталог запасных частей к технике: АТЗ ТТ-4. Задний мост

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
113
114
115
116
117
118
119
120
121
Позиция на иллюстрации Заводской номер детали Название детали
Т4.38.012-2 Т4.38.012-2 Ветвь большая тормозной ленты солнечной шестерни в сборе
Т4.38.013-2 Т4.38.013-2 Ветвь большая тормозной ленты водила в сборе
04.38.008-2 04.38.008-2 Шестерня солнечная в сборе
04.38.015 04.38.015 Уплотнение в сборе
04.38.025 04.38.025 Труба направляющая в сборе
04.38.017 04.38.017 Стакан в сборе
04.38.003-1А 04.38.003-1А Стакан в сборе
04.57.014 04.57.014 Сапун в сборе
04.38.016 04.38.016 Сальник в сборе
54.38.028-2 54.38.028-2 Пробка магнитная
Т4.38.001 Т4.38.001 Мост задний в сборе
Т4.38.002-3 Т4.38.002-3 Лента тормозная солнечной шестерни в сборе
04.38.012А 04.38.012А Механизм планетарный в сборе
Т4.38.014-2 Т4.38.014-2 Ветвь малая тормозной ленты водила в сборе
Т4.38.011-2 Т4.38.011-2 Ветвь малая тормозной ленты солнечной шестерни в сборе
М04.38.-002-1ХХХХХХХХХХХХХХХХХХХХХх М04.38.-002-1ХХХХХХХХХХХХХХХХХХХХХх Водило с сателлитами в сборе
04.57.016 04.57.016 Корпус сапуна в сборе
Т4.38.007 Т4.38.007 Крышка в сборе
Т4.38.004 Т4.38.004 Крышка центральная в сборе
Т4.38.003-3 Т4.38.003-3 Лента тормозная водила в сборе
56 ЗТ2-4Х12ПФ Заклепка латунная
57 Т4.38.113-3 Лента торм9зная большая
58 Т4.38.136-2 Накладка большая
59 Т4.38.137-2 Петля
60 Т4.38.135 Палец
61 Ш-2,5Х14 Шплинт 2,5Х14
62 Т4.38.112-3 Лента тормозная малая
63 Т4.38.114-3 Накладка малая
64 Т4.38.143-1 Пружина
65 Т4.38.141 Ушко пружины
66 04.38.279 Заклепка
67 04.38.143-6 Проушина большая тормозной ленты
68 04.38.189 Ось проушины набегающей ветви
69 04.38.144-6 Проушина малая тормозной ленты
70 Т4.38.150 Болт тормозной ленты
71 04.38.118-1 Пластина замковая
72 04.38.119-2 Болт получистый накатной
73 Т4.38.144 Ушко пружины
74 04.38.238 Кольцо уплотнительное
75 04.38.237 Пружина
76 04.38.236 Шайба упорная
77 АСК65-90-12сб Уплотнение одинарное
78 04.38.256 Кольцо дистанционное
79 04.38.234-1 Шайба специальная
80 04.38.240 Кольцо стопорное
81 04.38.235 Кожух сальника
82 04.38.233 Кольцо уплотнительное
83 04.38.232 Кольцо
84 Ш-5Х45 Шплинт
85 04.38.243 Труба
86 04.38.244 Фланец
87 Т4.38.158 Гайка регулировочная
88 04.38.229 Кольцо уплотнительное
89 04.38.228 Заглушка
90 04.38.227-1 Кольцо Б-65, ГОСТ 13943-68
91 М04.38.103-1 Ось сателлита
92 ПЖ- диаметром 4Х80 Проволока
93 04.38.187 Шайба
94 Т4.38.103-1 Барабан тормозной солнечной шестерни
95 М04.38.102 Сателлит
96 РИ-4Х40 Ролик игольчатый
97 04.38.146 Венец короны
97 04.38.011-3 Корона
98 04.38.115-3 Прокладка регулировочная
99 04.38.114-3 Прокладка регулировочная
100 04.38.171-1 Пластина замковая
101 04.38.155-1 Болт М14х1,5
102 Т4.38.117 Шестерня солнечная
103 БСК120-146-12/14сб Уплотнение с пыльником
104 04.38.241 Кольцо маслоотражательное
105 ПЖ- диаметром 1,6Х650 Проволока
106 04.38.180 Кольцо упорное
107 04.38.111 Втулка
108 04.38.107-2А Стакан
109 БНПС-М12Х40 Болт
110 04.38.112А Прокладка
111 04.38.120 Кольцо разрезное
112 ШРО-230Л Шарикоподшипник радиальный
113 04.38.127-1 Венец короны с фланцем
113 04.38.011-3 Корона
114 04.38.181 Прокладка регулировочная
115 04.38.231 Кольцо
116 04.38.230 Кольцо уплотнительное
117 ЗБ-6Х12 Заклепка
118 04.38.108 Кольцо упорное
119 М04.38.106А Водило
120 БНП-М12Х35 Болт М12Х35, ГОСТ 7796-62
121 04.38.109-3 Шестерня коническая ведомая
