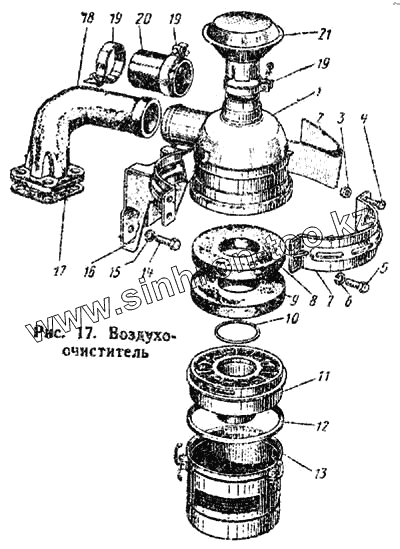

Каталог запасных частей к технике: АТЗ ТТ-4. Воздухоочиститель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01МЛ-12с3 | 01МЛ-12с3 | Воздухоочиститель в сборе | |
| 01М-12с10 | 01М-12с10 | Замок в сборе | |
| 01МЛ-12с2 | 01МЛ-12с2 | Воздухоочиститель в сборе | |
| 1 | 01МЛ-12с4 | Корпус воздухоочистителя с головкой в сборе | |
| 2 | 41-1241-2 | Прокладка кронштейна воздухоочистителя | |
| 3 | гшо-м10 | Гайка М10, ГОСТ 2425-62 | |
| 4 | БНП-М10Х25 | Болт | |
| 5 | БНП-М10Х40 | Болт М10Х40, ГОСТ 7795-62 | |
| 6 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 7 | 41-1245-1А | Лента кронштейна | |
| 8 | 01М-1233 | Элемент фильтрующий верхний | |
| 9 | 01М-1232 | Элемент фильтрующий нижний | |
| 10 | 01М-1204 | Кольцо уплотнительное | |
| 11 | 01М-12с13 | Кассета в сборе | |
| 12 | 01М-1229 | Кольцо уплотнительное | |
| 13 | 01М-12с8 | Поддон воздухоочистителя в сборе | |
| 14 | 01-699 | Болт | |
| 15 | ЩП-12Н | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | |
| 16 | 01М-12с18 | Кронштейн воздухоочистителя в сборе | |
| 17 | 01-1218 | Прокладка трубы | |
| 18 | 01М-1206А | Труба соединительная | |
| 19 | ХС-100 | Хомут 100, Н524-66 | |
| 20 | 01-1235 | Шланг соединительный | |
| 21 | Т4.02.012 | Колпак воздухоочистителя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
