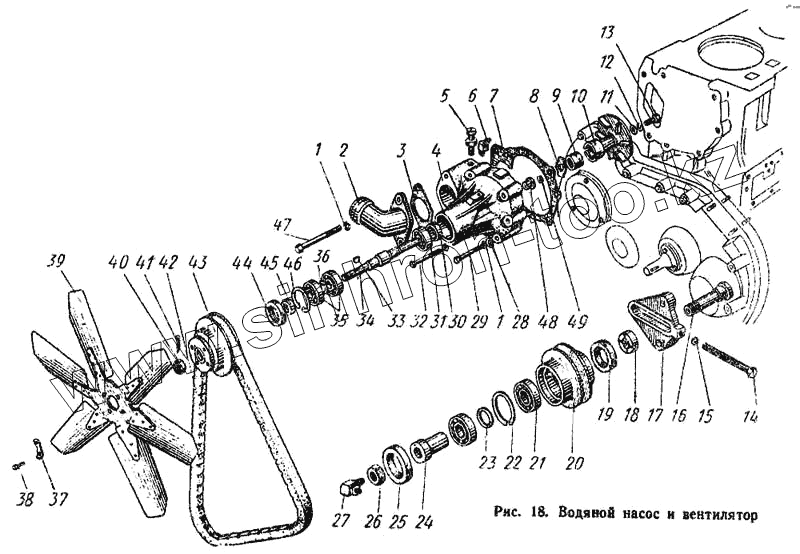

Каталог запасных частей к технике: АТЗ ТТ-4. Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10-13с3-2А | 10-13с3-2А | Насос водяной в сборе | |
| 01-13с4 | 01-13с4 | Крыльчатка водяного насоса в сборе | |
| 03-13с5-1 | 03-13с5-1 | Ролик натяжной в сборе | |
| 1 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 2 | 02-1307-2 | Патрубок водяной | |
| 3 | 6Т3-1303 | Прокладка патрубка | |
| 4 | 03-1301 | Корпус водяного насоса | |
| 5 | 02-2524 | Штуцер | |
| 6 | III-А1-45 | Масленка III-А1-45, ГОСТ 1303-56 | |
| 7 | 01-1306 | Прокладка | |
| 8 | 14-1312А | Шайба уплотняющая | |
| 9 | 01-13с5 | Манжета в сборе | |
| 10 | 01-1314 | Крыльчатка водяного насоса | |
| 11 | 01-1322 | Шайба | |
| 12 | ШЧ-9 | Шайба 9Х20Х2, Н495-66 | |
| 13 | БНП-М8Х20 | Болт | |
| 14 | 4Т6-1310 | Болт натяжной | |
| 15 | ШП-14Н | Шайба пружинная 14Н 65Г ГОСТ 6402-61 | |
| 16 | 03-1308 | Ось натяжного ролика | |
| 17 | 03А-1310А | Кронштейн натяжного ролика | |
| 18 | 03-1316-1 | Втулка | |
| 19 | АСК50-70-9сб | Манжета I-I-50, Н536-66 | |
| 20 | 03А-1309 | Ролик натяжной | |
| 21 | 207 | Шарикоподшипник 207, ГОСТ 8338-57 | |
| 22 | СМД2-2604-1 | Кольцо установочное | |
| 23 | 03-1313 | Кольцо установочное | |
| 24 | 03-1312-1 | Ступица | |
| 25 | АСК55-80-12сб | Манжета I-I-55, Н536-66 | |
| 26 | ГНП-М24 | Гайка М24Х2, ГОСТ 5916-62 | |
| 27 | III-А1-90 | Масленка III-А1-90, ГОСТ 1303-56 | |
| 28 | ШЧ-11 | Шайба 11Х22Х2, Н495-66 | |
| 29 | БНП-М10Х65 | Болт М10Х65, ГОСТ 7795-62 | |
| 30 | АСК20-40-9сб | Манжета I-I-20, Н536-66 | |
| 31 | 304 | Шарикоподшипник 304, ГОСТ 8338-57 | |
| 32 | БНП-М10Х60 | Болт М10Х60, ГОСТ 7795-62 | |
| 33 | ШС-5Х7,5 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 | |
| 34 | 01-1305 | Вал | |
| 35 | 305 | Шарикоподшипник 305, ГОСТ 8338-57 | |
| 36 | 03-1317 | Кольцо распорное | |
| 37 | 01-1318 | Шайба замковая | |
| 38 | БНП-М10Х18 | Болт | |
| 39 | 01-13с2 | Вентилятор в сборе | |
| 40 | 03-1318 | Гайка М20Х1,5 | |
| 41 | Ш-4Х28 | Шплинт 4Х28, ГОСТ 397-66 | |
| 42 | 14-1328-1 | Ремень вентиляторный | |
| 43 | 03А-1311 | Шкив вентилятора двухручьевой | |
| 44 | АСК40-62-9сб | Манжета I-I-40, Н536-66 | |
| 45 | 01-1316 | Втулка | |
| 46 | СМД14-1359 | Кольцо стопорное | |
| 47 | БНП-М10Х105 | Болт М10Х105, ГОСТ 7795-62 | |
| 48 | СМД1-1306 | Втулка опорная | |
| 49 | СМД1-1317 | Кольцо стопорное сальника |
