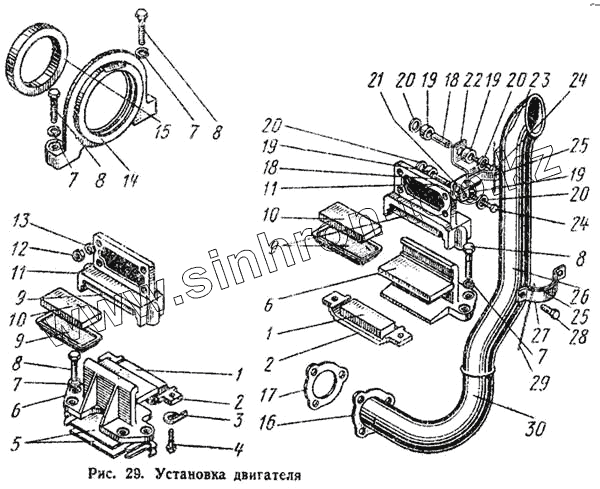

Каталог запасных частей к технике: АТЗ ТТ-4. Установка двигателя
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.02.005 | Т4.02.005 | Кронштейн в сборе | |
| Т4.02.018 | Т4.02.018 | Колено в сборе | |
| Т4.02.006 | Т4.02.006 | Хомут в сборе | |
| Т4.02.001 | Т4.02.001 | Установка двигателя | |
| Т4.02.004 | Т4.02.004 | Труба выпускная в сборе | |
| Т4.02.013 | Т4.02.013 | Опора двигателя задняя | |
| М04.02.004 | М04.02.004 | Лапа крепления двигателя в сборе | |
| 1 | М04.02.142 | Подушка нижняя | |
| 2 | М04.02.147 | Крышка | |
| 3 | 04.02.107 | Шайба замковая | |
| 4 | БНП-М16Х40 | Болт | |
| 5 | Т4.02.120 | Прокладка | |
| 5 | Т4.02.128 | Прокладка | |
| 6 | Т4.02.138 | Кронштейн | |
| 7 | ШП-20Т | Шайба пружинная | |
| 8 | Т4.02.157 | Болт | |
| 9 | М04.02.139 | Обойма подушки | |
| 10 | М04.02.143 | Подушка верхняя | |
| 11 | М04.02.135-1 | Лапа крепления двигателя | |
| 12 | ГШ-М16 | Гайка | |
| 13 | ШП-16Т | Шайба пружинная | |
| 14 | Т4.02.101 | Опора двигателя передняя | |
| 15 | 77.29.115 | Подушка передней опоры | |
| 16 | 60-01-152 | Фланец выпускной трубы | |
| 17 | 60-01-153 | Прокладка фланца выпускной трубы | |
| 18 | М04.13.169 | Втулка | |
| 19 | Т4.02.133-1 | Прокладка | |
| 20 | Т4.02.153 | Чашка | |
| 21 | ГШ-М10 | Гайка | |
| 22 | Т4.02.131-2 | Кронштейн | |
| 23 | ПЖ- диаметром 1,2Х180 | Проволока контровочная | |
| 24 | БНПС-М12Х50 | Болт | |
| 25 | Т4.02.129 | Прокладка | |
| 26 | Т4.02.106 | Труба выпускная | |
| 27 | Т4.02.132-2 | Хомут | |
| 28 | БНПС-М10Х30 | Болт | |
| 29 | ПЖ- диаметром 1,2Х120 | Проволока контровочная | |
| 30 | Т4.02.105 | Колено |
