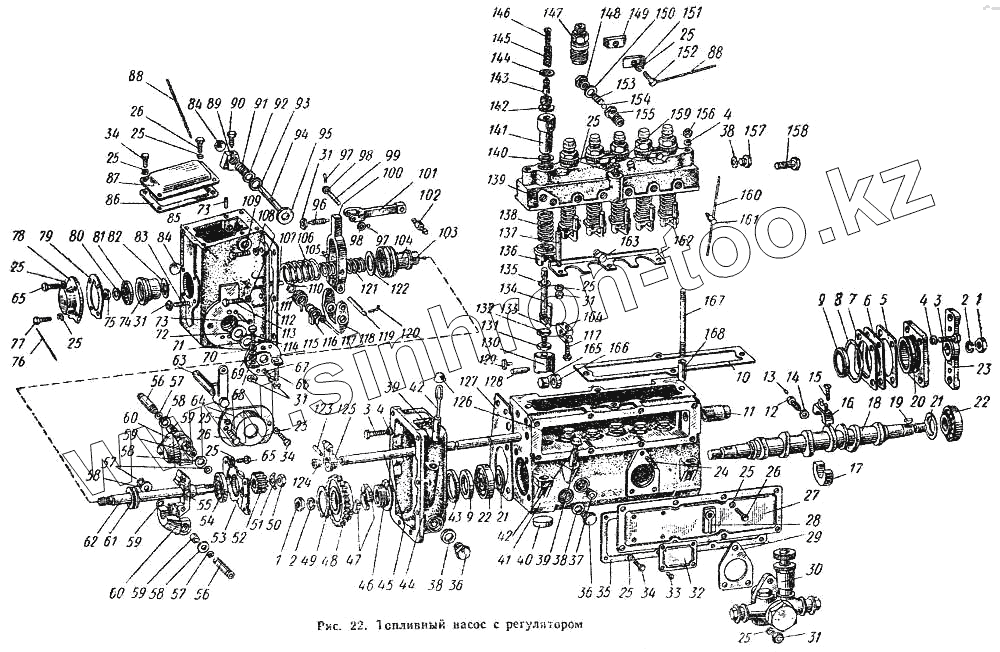

Каталог запасных частей к технике: АТЗ ТТ-4. Топливный насос с регулятором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-17с9 | 01-17с9 | Валик регулятора в сборе | |
| 17-с3-3 | 17-с3-3 | Валик регулятора с крестовиной в сборе | |
| 41-А16с16 | 41-А16с16 | Клапан нагнетательный в сборе | |
| 17-с8-2 | 17-с8-2 | Муфта регулятора в сборе | |
| В2.80.16.085-2 | В2.80.16.085-2 | Муфта регулятора упругая | |
| 03-16с2 | 03-16с2 | Насос топливный в сборе | |
| 41-А16с15-1 | 41-А16с15-1 | Плунжерная пара в сборе | |
| 01-17с1 | 01-17с1 | Регулятор типа РВ800 в сборе | |
| 41-А16с18 | 41-А16с18 | Указатель уровня масла в сборе | |
| 1 | ГШ-М14 | Гайка М14 | |
| 2 | ШП-14Н | Шайба пружинная 14Н 65Г ГОСТ 6402-61 | |
| 3 | БНП-М10Х25 | Болт | |
| 4 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 5 | 03-16223 | Прокладка регулировочная | |
| 6 | 03-16224 | Прокладка регулировочная | |
| 7 | 03-16225 | Прокладка регулировочная | |
| 8 | 03-1628 | Кольцо | |
| 9 | АСК20-40-9сб | Манжета I-I-20, Н536-66 | |
| 10 | 03-1679 | Прокладка головки насоса | |
| 11 | 03-1633 | Колпак рейки | |
| 12 | 03-1622 | Винт стопорный | |
| 13 | 03-1621 | Стопор винта | |
| 14 | 03-1627 | Прокладка | |
| 15 | 03-1611 | Винт стяжной | |
| 16 | 03-1616 | Половина опоры верхняя | |
| 17 | 03-1617 | Половина опоры нижняя | |
| 18 | 03-1604-2 | Вал кулачковый | |
| 19 | ШС-4Х6,5 | Шпонка сегментная 4Х6,5, ГОСТ 8795-68 | |
| 20 | 03-1603 | Крышка подшипника | |
| 21 | 16-031 | Маслоотражатель шарикоподшипника | |
| 22 | 7204 | Роликоподшипник конический 7204, ГОСТ 333-59 | |
| 23 | 03А-1669 | Вилка | |
| 24 | 16-008 | Шпилька | |
| 25 | ШП-6Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | |
| 26 | БНП-IIIМ6Х14 | Болт III М6Х14, ГОСТ 7796-62 | |
| 27 | 03-1681 | Крышка люка | |
| 28 | 16-082 | Щиток сапуна | |
| 29 | 16-148 | Прокладка | |
| 30 | 16-с30-8Б | Насос подкачивающий в сборе | |
| 31 | ГШ-М6 | Гайка | |
| 32 | 01-16107 | Табличка | |
| 33 | ЗП-2,5Х6 | Заклепка 2,5Х6, ГОСТ 10299-68 | |
| 34 | БНП-М6Х14 | Болт | |
| 35 | 03-1680 | Прокладка крышки люка | |
| 36 | 16-204 | Пробка | |
| 37 | 03-1623 | Болт-жиклер | |
| 38 | 16-210 | Прокладка | |
| 39 | 41-А16116 | Втулка направляющая | |
| 40 | 16-004 | Пробка корпуса | |
| 41 | 03-1601-1 | Корпус топливного насоса | |
| 42 | 41-А16119 | Стержень указателя уровня масла | |
| 43 | Л16-221 | Втулка подшипника | |
| 44 | 03-1614 | Фланец крепления регулятора | |
| 45 | 03-1625 | Рейка | |
| 46 | В2.80.16.565 | Втулка шестерни | |
| 47 | 236-1110517-Б | Сухарь | |
| 48 | В2.80.16.564-2 | Шестерня кулачкового вала | |
| 49 | В2.80.16.566 | Кольцо упорное | |
| 50 | 17-039-1 | Гайка валика регулятора | |
| 51 | 17-038Б | Шайба валика регулятора | |
| 52 | 17-037-IА | Шестерня валика регулятора | |
| 53 | 17-036Г | Гнездо шарикоподшипника | |
| 54 | 46203 | Шарикоподшипник 46203, ГОСТ 831-62 | |
| 55 | 17-033-4 | Крестовина грузов | |
| 56 | 17-045-3 | Ось груза регулятора | |
| 57 | 17-099 | Кольцо стопорное | |
| 58 | 17-044А | Шайба оси груза | |
| 59 | 17-043-2 | Втулка груза | |
| 60 | 17-042-2А | Груз регулятора | |
| 61 | 8202 | Шарикоподшипник 8202, ГОСТ 6874-54 | |
| 62 | 17-032-3 | Валик регулятора | |
| 63 | 17-018-4А | Валях с рычагом | |
| 64 | 17-027-3 | Крышка упора | |
| 65 | БНП-М6Х16 | Болт | |
| 66 | 17-023 | Шпилька-ограничитель выключения подачи | |
| 67 | В4-М6Х12 | Винт М6Х12, ГОСТ 1490-62 | |
| 68 | 17-021 | Прокладка регулировочная | |
| 69 | 17-021-1 | Прокладка регулировочная | |
| 70 | 17-021-2 | Прокладка регулировочная | |
| 71 | 17-008 | Кольцо сальника | |
| 72 | 17-007 | Обойма сальника | |
| 73 | 17-069 | Штифт цилиндрический | |
| 74 | 17-052-2А | Седло пружины регулятора | |
| 75 | ГН-М8 | Гайка М8, ГОСТ 5929-62 | |
| 76 | ПЖ- диаметром 0,8Х280 | Проволока 0,8Х280, ГОСТ 3282-46 | |
| 77 | БНП-IIIМ6Х16 | Болт III М6Х16, ГОСТ 7796-62 | |
| 78 | 17-056 | Крышка регуляторе задняя | |
| 79 | 17-055 | Прокладка | |
| 80 | 17-054 | Шайба замковая | |
| 81 | 200 | Шарикоподшипник радиальный однорядный 200 ГОСТ 8338-57 | |
| 82 | 17-050 | Прокладка регулировочная | |
| 82 | 17-050А | Прокладка регулировочная | |
| 83 | 17-074А | Жесткий упор | |
| 84 | ЗС-16 | Заглушка 16, ГОСТ 3111-67 | |
| 85 | 03-17с2 | Корпус регулятора в сборе | |
| 86 | 17-067-1 | Прокладка | |
| 87 | 17-068-3 | Крышка корпуса регулятора верхняя | |
| 88 | ПЖ- диаметром 0,8Х400 | Проволока 0,8Х400, ГОСТ 3282-46 | |
| 89 | 41-А1763-1 | Призма валика обогатителя | |
| 90 | 17-066-1 | Винт призмы | |
| 91 | 17-062 | Пружина | |
| 92 | 17-061 | Шайба сальника валика обогатителя | |
| 93 | 17-004 | Сальник валика обогатителя | |
| 94 | 17-064-3 | Валик обогатителя | |
| 95 | 17-065-2 | Ручка валика обогатителя | |
| 96 | 17-013А | Болт вилки | |
| 97 | Ш-2Х12 | Шплинт | |
| 98 | 17-080 | Шайба пальца | |
| 99 | 17-075-1А | Ось вилки короткая | |
| 100 | 17-009-1 | Вилка тяги регулятора | |
| 101 | 17-058-5 | Тяга регулятора | |
| 102 | 17-059-3 | Кулачок тяги регулятора | |
| 103 | 17-029-2А | Втулка муфты | |
| 104 | 17-028-2 | Муфта регулятора | |
| 105 | 17-010А | Штырь вилки | |
| 106 | 17-049А | Пружина регулятора наружная | |
| 107 | 17-002 | Штифт установочный | |
| 108 | ШП-8Н | Шайба пружинная | |
| 109 | БНП-IIIМ8Х25 | Болт III М8Х25 ГОСТ 7798-62 | |
| 110 | 17-090А | Кольцо замковое | |
| 111 | 17-016Б | Пружина кронштейна | |
| 112 | 17-057 | Прокладка | |
| 113 | БНП-М8Х25 | Болт | |
| 114 | 17-022-1 | Болт регулировочный | |
| 115 | 17-020-2 | Шайба упора | |
| 116 | 17-014-2 | Втулка пружины | |
| 117 | БНП-М6Х20 | Болт | |
| 118 | 17-011-1 | Кронштейн вилки тяги регулятора | |
| 119 | 17-012-2 | Ось кронштейна | |
| 120 | 80.17.119 | Шплинт | |
| 121 | 17-048-1А | Пружина регулятора внутренняя | |
| 122 | 17-047 | Прокладка регулировочная | |
| 123 | 17-077 | Штифт цилиндрический | |
| 124 | 41-А1615 | Заглушка рейки | |
| 125 | 16-026-4А | Поводок рейки | |
| 126 | 41-А16118 | Колпачок указателя уровня масла | |
| 127 | 16-084А | Прокладка | |
| 128 | В2.80.16.522-2 | Ось ролика толкателя | |
| 129 | В2.80.16.523 | Фиксатор толкателя | |
| 130 | 80.16.104-1А | Корпус толкателя | |
| 131 | 16-048 | Контргайка болта толкателя | |
| 132 | 16-049 | Болт толкателя | |
| 133 | 16-060Б | Поводок плунжера | |
| 134 | 41-А1659 | Плунжер топливного насоса | |
| 135 | 16-077А | Кольцо замковое плунжера | |
| 136 | 41-А16076 | Тарелка пружины плунжера | |
| 137 | 16-074-1А | Шпилька | |
| 138 | 16-075Г | Пружина плунжера | |
| 139 | 03-1653-1 | Головка топливного насоса | |
| 140 | 16-062 | Прокладка | |
| 141 | 41-А1661-1 | Втулка плунжера | |
| 142 | 16-065 | Седло нагнетательное клапана | |
| 143 | 41-А1613 | Клапан нагнетательный | |
| 144 | 16-212 | Прокладка седла нагнетательного клапана | |
| 145 | 16-068А | Пружина нагнетательного клапана | |
| 146 | 03-1610А | Уменьшитель объема | |
| 147 | 16-069Б | Штуцер нажимной | |
| 148 | 16-218 | Пробка перепускного клапана | |
| 149 | 16-072-3Б | Зажим задний | |
| 150 | 16-219 | Прокладка | |
| 151 | 16-073-3Б | Зажим передний | |
| 152 | БНП-IIIМ8Х30 | Болт III М8Х30, ГОСТ 7798-62 | |
| 153 | 16-057 | Пружина перепускного клапана | |
| 154 | III-диаметром 7,144мм | Шарик III-7,144мм Н, ГОСТ 3722-60 | |
| 155 | 41-А16216 | Корпус перепускного клапана | |
| 156 | ГШО-М10 | Гайка М10, ГОСТ 2524-62 | |
| 157 | 16-054 | Пробка головки насоса | |
| 158 | 16-110 | Болт поворотного угольника | |
| 159 | БНП-М6Х60 | Болт М6Х60, ГОСТ 7795-62 | |
| 160 | ПЖ- диаметром 0,8Х160 | Проволока 0,8Х160, ГОСТ 3282-46 | |
| 161 | 16-063А | Винт установочный | |
| 162 | 03-1678 | Планка упора | |
| 163 | РКIII-1/4" | Пробка КГ-1/4", ГОСТ 12720-67 | |
| 164 | 16-019-1А | Хомутик | |
| 165 | 16-046А | Втулка ролика | |
| 166 | 16-045 | Ролях толкателя плунжера | |
| 167 | Л16-100А | Шпилька | |
| 168 | 16-003 | Штифт установочный |
