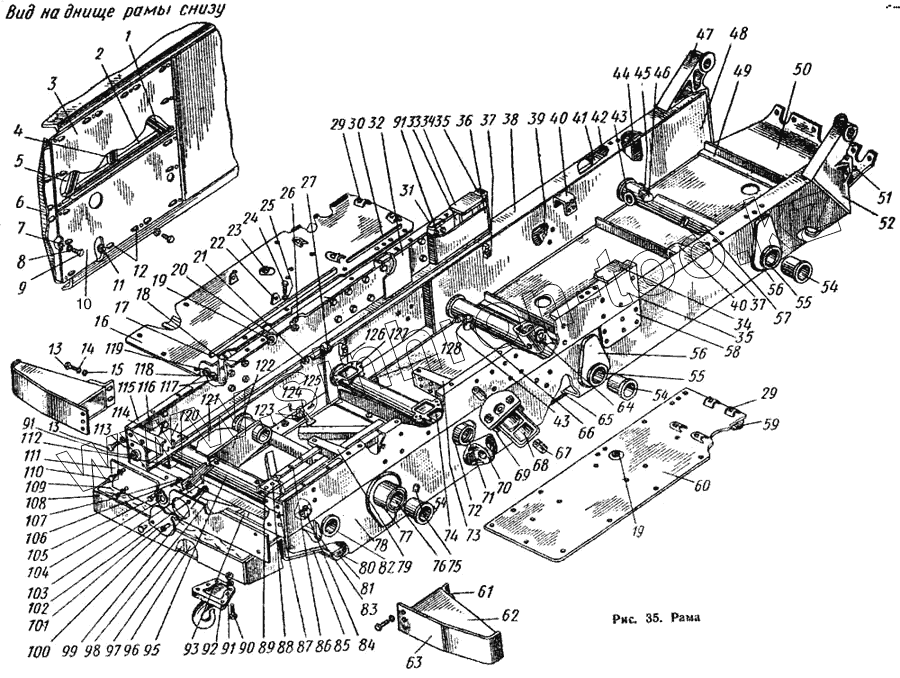

Каталог запасных частей к технике: АТЗ ТТ-4. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.30.021 | Т4.30.021 | Бампер в сборе | |
| Т4.30.029 | Т4.30.029 | Кронштейн в сборе | |
| Т4.30.012 | Т4.30.012 | Кронштейн подвески в сборе | |
| Т4.30.019 | Т4.30.019 | Кронштейн радиатора левый в сборе | |
| Т4.30.015 | Т4.30.015 | Кронштейн радиатора правый в сборе | |
| Т4.30.014 | Т4.30.014 | Крыло левое в сборе | |
| Т4.30.013 | Т4.30.013 | Крыло правое в сборе | |
| Т4.30.011 | Т4.30.011 | Лист левый в сборе | |
| Т4.30.008 | Т4.30.008 | Лист правый в сборе | |
| Т4.30.004 | Т4.30.004 | Лонжерон левый | |
| Т4.30.003 | Т4.30.003 | Лонжерон правый | |
| Т4.30.023 | Т4.30.023 | Люк в сборе | |
| Т4.30.028-1 | Т4.30.028-1 | Опора двигателя задняя в сборе | |
| Т4.30.002 | Т4.30.002 | Остов рамы в сборе | |
| Т4.30.016 | Т4.30.016 | Пластина левого лонжерона в сборе | |
| Т4.30.017 | Т4.30.017 | Пластина правого лонжерона в сборе | |
| Т4.30.001 | Т4.30.001 | Рама в сборе | |
| Т4.30.010 | Т4.30.010 | Труба задняя в сборе | |
| Т4.30.009 | Т4.30.009 | Труба передняя в сборе | |
| Т4.30.025 | Т4.30.025 | Труба средняя в сборе | |
| Т4.30.022 | Т4.30.022 | Угольник передний в сборе | |
| 1 | Т4.30.213 | Ребро | |
| 2 | Т4.30.139 | Ребро съемного листа среднее | |
| 3 | Т4.30.150 | Лист левый | |
| 4 | Т4.30.190 | Ребро | |
| 5 | Т4.30.214 | Ребро | |
| 6 | Т4.30.148 | Угольник днища | |
| 7 | ГШ-М14 | Гайка М14 | |
| 8 | ШП-14Т | Шайба пружинная | |
| 9 | БНП-М14Х35 | Болт | |
| 10 | Т4.30.114 | Лист правый | |
| 11 | Т4.30.187 | Бонка косая | |
| 12 | 60-21-058 | Бонка предохранительная | |
| 13 | БНП-М20Х50 | Болт | |
| 14 | ШП-20Т | Шайба пружинная | |
| 15 | ШЧ-20 | Шайба | |
| 16 | Т4.30.133 | Крыло правое | |
| 17 | Т4.30.210 | Уголок капота | |
| 18 | ГШ-М16 | Гайка | |
| 19 | ГШ-М12 | Гайка | |
| 20 | Т4.30.200 | Кронштейн | |
| 21 | 60-21-066 | Бонка косая | |
| 22 | 60-21-062 | Кронштейн сиденья | |
| 23 | ГШ-М10 | Гайка | |
| 24 | БНП-М12Х40 | Болт М12Х40, ГОСТ 7796-62 | |
| 25 | ШП-12Т | Шайба пружинная | |
| 26 | 76Т.21.128 | Шайба косая | |
| 27 | Т4.30.177 | Упор | |
| 29 | Т4.30.191 | Петля | |
| 30 | Т4.30.221 | Ребро | |
| 31 | Т4.30.152 | Планка косая | |
| 32 | Т4.30.154 | Пластина | |
| 33 | 60-21-052 | Ребро швеллера | |
| 34 | Т4.30.176 | Пластина | |
| 35 | Т4.30.103 | Швеллер верхний | |
| 36 | Т4.30.155 | Пластина | |
| 37 | Т4.30.201 | Кронштейн крепления труб | |
| 38 | Т4.30.101 | Швеллер нижний правый | |
| 39 | Т4.30.143 | Бонка | |
| 40 | Т4.30.186 | Планка | |
| 41 | Т4.30.196 | Ребро | |
| 42 | Т4.30.151 | Пластина | |
| 43 | 60-21-056 | Бонка стопора | |
| 44 | Т4.30.175 | Упор | |
| 45 | Т4.30.173 | Втулка | |
| 46 | 60-21-029 | Заглушка | |
| 47 | Т4.30.168 | Кронштейн правый | |
| 48 | Т4.30.149 | Пластина лонжерона | |
| 49 | Т4.30.153 | Угольник днища задний | |
| 50 | Т4.30.113 | Лист предохранительный | |
| 51 | 76Т-15-046 | Штифт | |
| 52 | Т4.30.169 | Кронштейн левый | |
| 54 | Т4.30.172 | Втулка | |
| 55 | Т4.30.117 | Втулка переходная задняя | |
| 56 | Т4.30.129 | Кронштейн | |
| 57 | Т4.30.106 | Труба задняя | |
| 58 | Т4.30.174 | Пластина | |
| 59 | Т4.30.205 | Кронштейн | |
| 60 | Т4.30.134 | Крыло левое | |
| 61 | Т4.30.181 | Кронштейн | |
| 62 | Т4.30.180 | Ребро | |
| 63 | Т4.30.179 | Пластина | |
| 64 | Т4.30.204 | Кронштейн гидроцилиндра | |
| 65 | Т4.30.110 | Лист днища передний | |
| 66 | 60-21-081 | Ребро | |
| 67 | 60-21-050 | Втулка | |
| 68 | Т4.30.122 | Кронштейн подвески | |
| 69 | Т4.30.123 | Труба направляющая | |
| 70 | Т4.30.121 | Кронштейн натяжного устройства | |
| 71 | Т4.30.145-1 | Опора двигателя задняя | |
| 72 | Т4.30.146-1 | Кольцо | |
| 73 | Т4.30.206 | Кронштейн | |
| 74 | Т4.30.199 | Опора двигателя левая | |
| 75 | 60-21-067 | Планка | |
| 76 | Т4.30.105 | Труба передняя | |
| 77 | Т4.30.116 | Втулка переходная передняя | |
| 78 | Т4.30.102 | Швеллер нижний левый | |
| 79 | Т4.30.124 | Кронштейн угольника передний | |
| 80 | Т4.30.216 | Угольник | |
| 81 | Т4.30.215 | Ребро | |
| 82 | 60-21-075 | Труба опоры двигателя передняя | |
| 83 | Т4.30.108 | Кронштейн передний левый | |
| 84 | Т4.30.131 | Кронштейн | |
| 85 | Т4.30.164 | Лист лобовой | |
| 86 | Т4.30.128 | Планка | |
| 87 | Т4.30.171 | Связь передняя | |
| 88 | Т4.30.115 | Кронштейн радиатора левый | |
| 89 | Т4.30.130 | Пластина | |
| 90 | БНП-М20Х70 | Болт | |
| 91 | ГШ-М20 | Гайка | |
| 92 | Т4.30.170 | Крюк буксирный | |
| 93 | Т4.30.162 | Планка | |
| 95 | Т4.30.118 | Опора двигателя | |
| 96 | Т4.30.157 | Ребро | |
| 97 | Т4.30.158 | Пластина | |
| 98 | Т4.30.156 | Косынка | |
| 99 | ГП-М12 | Гайка | |
| 100 | Т4.30.209 | Винт | |
| 101 | Т4.30.207 | Крышка | |
| 102 | 54.18.414-1 | Пружина | |
| 103 | Ш-3,2Х20 | Шплинт | |
| 104 | Т4.30.212 | Крышка | |
| 105 | М04.13.112 | Ось | |
| 106 | Т4.30.202 | Лоток | |
| 107 | ШЧ-12 | Шайба | |
| 108 | Т4.30.165 | Пластина передняя | |
| 109 | Т4.30.159 | Пластина верхняя | |
| 110 | БНП-М12Х25 | Болт | |
| 111 | Т4.30.189 | Люк | |
| 112 | Т4.30.107 | Кронштейн передний правый | |
| 113 | Т4.30.192 | Пластина | |
| 114 | Т4.30.193 | Ребро | |
| 115 | Т4.30.137 | Планка | |
| 116 | Т4.30.184 | Пластина | |
| 117 | ШЧ-16 | Шайба | |
| 118 | ШП-16Т | Шайба пружинная | |
| 119 | БНП-М16Х40 | Болт | |
| 120 | Т4.30.120 | Кронштейн радиатора правый | |
| 121 | Т4.30.126 | Накладка | |
| 122 | Т4.30.125 | Связь | |
| 123 | 60-21-046 | Проушина кронштейна | |
| 124 | 60-21-045 | Кронштейн съемного листа | |
| 125 | 54.13.449 | Палец | |
| 126 | Т4.30.147-1 | Кронштейн | |
| 127 | Т4.30.188 | Опора двигателя правая | |
| 128 | Т4.30.138 | Ушко |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
