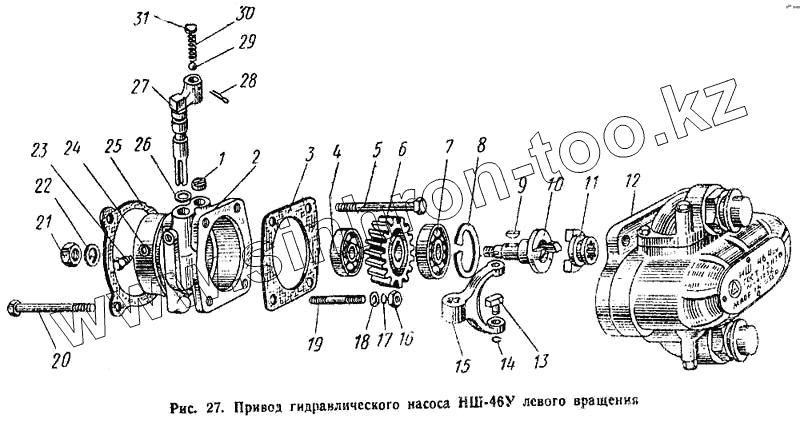

Каталог запасных частей к технике: АТЗ ТТ-4. Привод гидравлического насоса НШ-46У левого вращения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т2-26с2 | 6Т2-26с2 | Привод гидравлического насоса НШ-46У (левого вращения) в сборе | |
| 6Т2-26с3 | 6Т2-26с3 | Корпус в сборе | |
| 1 | СМД2-2618 | Ограничитель | |
| 2 | 01-2601 | Корпус привода гидравлического насоса | |
| 3 | СМД2-2616-1 | Прокладка | |
| 4 | 204 | Шарикоподшипник 204, ГОСТ 8338-57 | |
| 5 | БНП-М10Х95 | Болт М10Х95, ГОСТ 7795-62 | |
| 6 | 01-2633 | Шестерня привода гидравлического насоса | |
| 7 | 207 | Шарикоподшипник 207, ГОСТ 8338-57 | |
| 8 | Б72 | Кольцо Б-72, ГОСТ 13943-68 | |
| 9 | ШС-6Х10 | Шпонка сегментная 6Х10, ГОСТ 8795-68 | |
| 10 | СМД7-2602-1 | Вал привода гидравлического насоса | |
| 11 | СМД2-2605Б | Муфта кулачковая | |
| 12 | НШ46УЛ-0505002 | Насос шестеренный НШ-46У (левого вращения) | |
| 13 | СМД2-2607-1 | Сухарик | |
| 14 | СМД2-2623 | Кольцо предохранительное | |
| 15 | СМД2-2606-1 | Вилка | |
| 16 | ГШО-М10 | Гайка М10, ГОСТ 2524-62 | |
| 17 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 18 | ШЧ-10 | Шайба | |
| 19 | ШНЧ-М10Х32 | Шпилька М10Х32, Н478-66 | |
| 20 | БНП-М10Х105 | Болт М10Х105, ГОСТ 7795-62 | |
| 21 | ГН-М16 | Гайка М16, ГОСТ 2526-62 | |
| 22 | ШС-16Х32 | Шайба стопорная 16Х32, Н500-66 | |
| 23 | 01-2636 | Винт установочный | |
| 24 | ШЧ-8 | Шайба | |
| 25 | 6Т2-2604 | Прокладка | |
| 26 | СМД2-2622-1 | Кольцо уплотнительное | |
| 27 | СМД2-2609-2 | Рычаг выключения | |
| 28 | Ш-3,2Х32 | Шплинт 3,2Х32, ГОСТ 397-66 | |
| 29 | БV диаметром 8ммР | Шарик БV8 мм Р, ГОСТ 3722-60 | |
| 30 | СМД2-2617 | Пружина | |
| 31 | 14-2619 | Заглушка |
