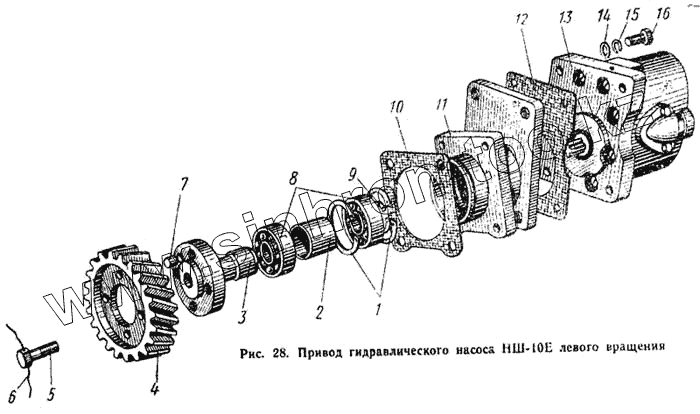

Каталог запасных частей к технике: АТЗ ТТ-4. Привод гидравлического насоса НШ-10Е левого вращения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т3-26с4 | 6Т3-26с4 | Привод гидравлического насоса НШ-10Е (левого вращения) в сборе | |
| 1 | Б52 | Кольцо Б-52, ГОСТ 13943-68 | |
| 2 | 6Т3-2629 | Кольцо распорное | |
| 3 | 6Т3-2626 | Вал привода гидравлического насоса | |
| 4 | 6Т3-2628 | Шестерня привода | |
| 5 | БНП-IIIМ8Х16 | Болт III М8Х16, ГОСТ 7796-62 | |
| 6 | ПЖ- диаметром 1Х100 | Проволока 1Х100, ГОСТ 3282-46 | |
| 7 | ШЦ-8ГХ16 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | |
| 8 | 205 | Шарикоподшипник 205, ГОСТ 8338-57 | |
| 9 | Б25 | Кольцо Б-25, ГОСТ 13942-68 | |
| 10 | 6Т3-2632 | Прокладка | |
| 11 | 01-2610 | Корпус привода гидравлического насоса | |
| 12 | 01-2631 | Прокладка | |
| 13 | НШ10Е-0101002-1 | Насос шестеренный НШ-10Е (левого вращения) | |
| 14 | ШЧ-8 | Шайба | |
| 15 | ШП-8Н | Шайба пружинная | |
| 16 | БНП-М8Х32 | Болт М8Х32, ГОСТ 7795-62 |
