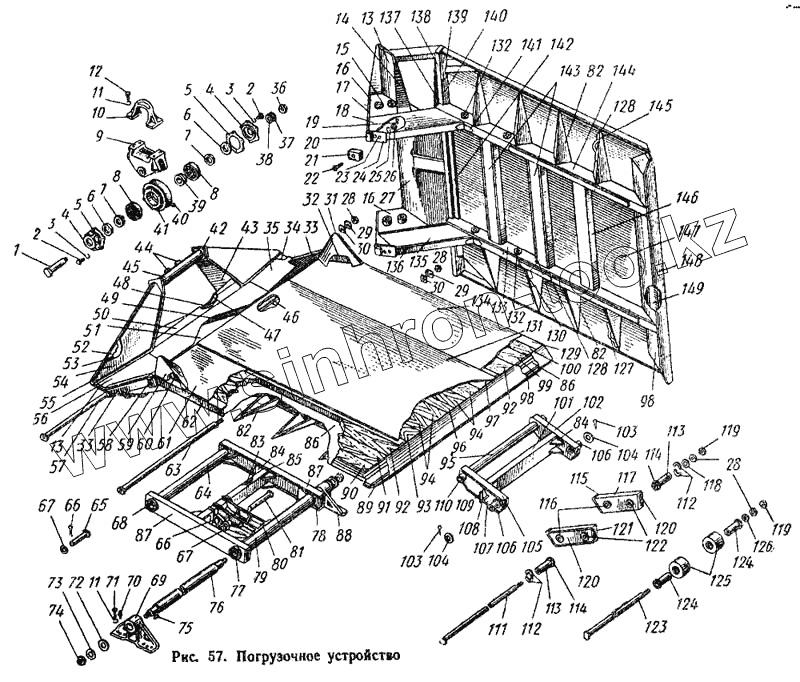

Каталог запасных частей к технике: АТЗ ТТ-4. Погрузочное устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
148
149
Позиция на иллюстрации Заводской номер детали Название детали
Т4.56.034 Т4.56.034 Блок в сборе
Т4.56.033 Т4.56.033 Втулка в сборе
Т4.56.020 Т4.56.020 Каркас шита
Т4.56.022 Т4.56.022 Лонжерон левый
Т4.56.021 Т4.56.021 Лонжерон правый
Т4.56.036 Т4.56.036 Опора блока
Т4.56.001 Т4.56.001 Погрузочное устройство
60-43сб.217 60-43сб.217 Поперечина передней рамки в сборе
Т4.56.025 Т4.56.025 Рамка передняя
Т4.56.028 Т4.56.028 Рамка средняя в оборе
Т4.56.030 Т4.56.030 Рычаг левый в сборе
60-43сб.216 60-43сб.216 Рычаг передней рамки в сборе
Т4.56.029 Т4.56.029 Рычаг правый в сборе
60-43сб.215 60-43сб.215 Труба передней рамки верхняя в сборе
60-43сб.214 60-43сб.214 Труба передней рамки нижняя в сборе
60-43сб.218 60-43сб.218 Труба средней рамки в сборе
Т4.56.011 Т4.56.011 Щит в сборе
1 60-43-284 Ось блоха
2 БНП-М10Х25 Болт
3 ШП-10Т Шайба пружинная
4 60-43-283 Крышка подшипника
5 60-43-287 Прокладка
6 АСК75-100-12сб Уплотнение одинарное
7 60-43-285 Втулка
8 ШРО-411 Шарикоподшипник
9 Т4.56.234 Скоба блока
10 Т4.56.319 Серьга
11 ШП-20Т Шайба пружинная
12 БНПН-М20Х50 Болт
13 Т4.56.335 Лист левый
14 Т4.56.332-1 Косынка
15 60-43-206 Втулка
16 Т4.56.233 Щека
17 Т4.56.231 Пластина
18 Т4.56.241 Швеллер передний левый
19 Ш-3,2Х25 Шплинт 3,2Х25, ГОСТ 397-66
20 Т4.56.228 Ограничитель
21 12-33-93 Буфер
22 БНПП-М12ХХ65Х60 Болт
23 ЗП-10Х22 Заклепка
24 Т4.56.226 Пластина
25 ШЧ-12 Шайба
26 ГП-М12 Гайка
27 Т4.56.227 Лист наклонный
28 ГПШ-М30Х1,5 Гайка
29 40-43-096 Пластина замковая
30 60-43-315 Упор
31 Т4.56.258-1 Упор правый
32 Т4.56.326 Уголок правый
33 Т4.56.331 Труба боковая
34 Т4.56.336 Лист правый
35 Т4.56.334-1 Накладка правая
36 60-48-032 Гайка
37 60-43-289 Шайба стопорная
38 60-43-288 Шайба
39 60-43-286 Втулка распорная
40 I-АI Масленка
41 Т4.56.223 Блок
42 Т4.56.291 Пластина
43 Т4.56.292 Стайка
44 60-43-221 Сухарь
45 Т4.56.297 Труба
46 Т4.56.301 Накладка
47 Т4.56.279 Лист настила нижний средний
47 Т4.56.307 Пластина упорная
48 Т4.56.293 Связь передняя
49 Т4.56.299 Швеллер передний
50 Т4.56.318 Козырек
51 Т4.56.303 Настил передний
52 Т4.56.294 Пластина стойки
53 Т4.56.296 Призма
54 Т4.56.337 Пластина стойки
55 Т4.56.338 Пластина
56 Т4.56.333-1 Накладка левая
57 60-43-305 Ось передней рамки верхняя
58 Т4.56.322 Пластина
59 Т4.56.259-1 Упор левый
60 Т4.56.327 Уголок левый
61 Т4.56.280 Лист настила верхний левый
62 Т4.56.282 Уголок левый
63 60-43-306 Ось средней рамки верхняя
64 60-43-244 Труба передней рамки верхняя
65 Т4.56.323 Ось
66 Ш-8Х90 Шплинт
67 ШЧс-50 Шайба
68 60-43-262 Втулка
69 60-43-301 Кронштейн передний левый
70 60-43-324 Штифт специальный
71 БНП-М20Х1,5ХХ70 Болт
72 60-41-033 Кольцо стопорное
73 60-41-014 Шайба стопорная
74 ГШО-М42Х2 Гайка
75 А61-014 Шпонка
76 60-43-304 Ось передней рамки нижняя
77 60-43-243 Втулка передней рамки нижняя
78 60-43-247 Планка
79 60-43-242 Труба передней райки нижняя
80 Т4.56.251-1 Кронштейн передней рамки
81 Т4.56.278 Ось
82 Т4.56.246 Ребро боковое
83 60-43-249 Плата поперечины
84 60-43-241 Косынка
85 60-43-248 Поперечина передней рамки
86 Т4.56.284-1 Лист настила нижний
87 60-43-246 Рычаг передней рамки
88 60-43-300 Кронштейн передний правый
89 Т4.56.245-1 Ребро
90 Т4.56.290-1 Брус
91 Т4.56.312-1 Брус
92 Т4.56.316-1 Брус
93 Т4.56.306 Брус
94 Т4.56.286 Брус
95 60-43-250 Труба средней рамки
96 Т4.56.298 Брус
97 Т4.56.287 Брус
98 Т4.56.244-1 Полоса
99 Т4.56.288-1 Брус
100 Т4.56.317-1 Брус
101 Т4.56.324 Швеллер поперечный
102 Т4.56.325 Рычаг средней рамки правый
103 Ш-10Х70 Шплинт
104 Т4.56.270 Шайба
105 Т4.56.263 Рычаг средней рамки левый
106 Т4.56.260 Ось
107 Т4.56.264 Планка
108 Т4.56.261 Упор
109 Т4.56.262 Косынка
110 60-43-251 Втулка
111 Т4.56.277 Стяжка
112 Т4.56.273 Полукольцо
113 Т4.56.275 Втулка
114 Т4.56.276 Кольцо
115 Т4.56.320 Пластина
116 Т4.56.269 Втулка
117 Т4.56.266 Рычаг правый
118 ШЧ-30 Шайба
119 ГНП-М30Х1,5 Гайка
120 Т4.56.267 Планка
121 Т4.56.265 Рычаг левый
122 Т4.56.268 Втулка
123 Т4.56.232 Струна
124 60-43-311 Ось ролика
125 60-43-310 Ролик
126 60-43-322 Шайба
127 Т4.56.344 Скоба правая
128 Т4.56.255 Пластина
129 Т4.56.281 Уголок правый
130 Т4.56.237 Швеллер задний правый
131 Т4.56.248 Лист настила верхний средний
132 60-43-207 Втулка
133 Т4.56.239 Пластана заднего швеллера
134 Т4.56.330 Лист настила верхний правый
135 Т4.56.238 Пластина переднего швеллера
136 Т4.56.236 Швеллер передний правый
137 Т4.56.230 Косынка
138 60-43-212 Труба прямоугольная
139 Т4.56.328 Пластина боковая
140 Т4.56.329 Пластина
141 Т4.56.240 Накладка
142 Т4.56.229 Пластина опорная
143 Т4.56.321 Пластина
144 Т4.56.242 Швеллер задний левый
145 Т4.56.345 Скоба левая
146 Т4.56.107 Швеллер
148 Т4.56.235 Связь задняя
149 Т4.56.283 Упор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
