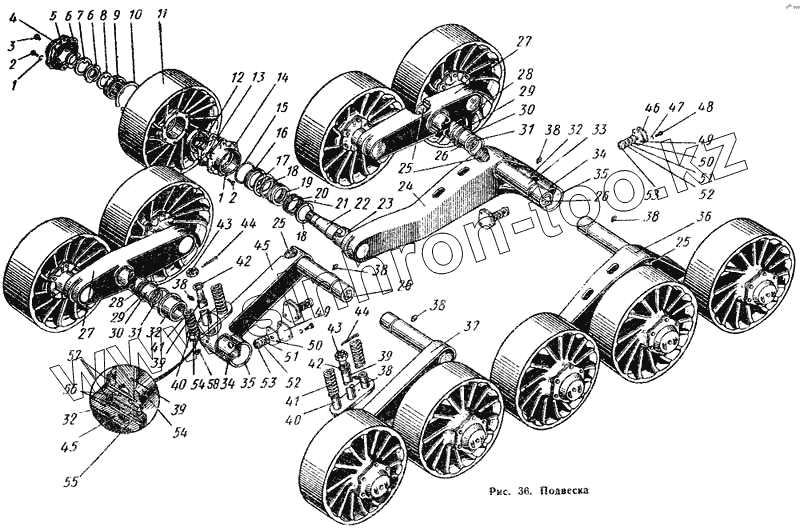

Каталог запасных частей к технике: АТЗ ТТ-4. Подвеска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
Т4.31.009 Т4.31.009 Каретка
Т4.31.011 Т4.31.011 Балансир в сборе
Т4.31.004 Т4.31.004 Рычаг передний правый в сборе
Т4.31.005 Т4.31.005 Рычаг передний левый в сборе
Т4.31.013 Т4.31.013 Рычаг задний правый в сборе
Т4.31.014 Т4.31.014 Рычаг задний левый в сборе
Т4.31.015 Т4.31.015 Пружина уплотнения в сборе
Т4.31.001 Т4.31.001 Подвеска
Т4.31.016 Т4.31.016 Корпус уплотнения в сборе
Т4.31.012 Т4.31.012 Кольцо уплотнительное в сборе
Т4.31.002 Т4.31.002 Каретка передняя правая в сборе
Т4.31.003 Т4.31.003 Каретка передняя левая в сборе
Т4.31.007 Т4.31.007 Каретка задняя правая в сборе
Т4.31.008 Т4.31.008 Каретка задняя левая в сборе
Т4.31.006 Т4.31.006 Опора пружин в сборе
1 ШП-12Т Шайба пружинная
2 БНП-М12Х35 Болт М12Х35, ГОСТ 7796-62
3 РКIII-3/8" Пробка
4 Т4.31.125 Крышка
5 Т4.31.126 Прокладка
6 ТКр-М64Х2 Гайка круглая
7 Т4.31.148 Шайба стопорная
8 Т4.31.141 Шайба упорная
9 РК-7313К1 Роликоподшипник конический
10 Т4.31.118 Кольцо стопорное
11 Т4.31.107 Каток
12 РК-7615 Роликоподшипник конический
13 Т4.31.136 Прокладка
14 Т4.31.119 Корпус уплотнения
15 04.31.116 Кольцо уплотнительное
16 Т4.31.134 Кольцо уплотнительное
17 Т4.31.131 Кольцо уплотнительное малое
18 Т4.31.129 Шайба нажимная
19 Т4.31.130 Чехол уплотнения
20 Т4.31.149 Нитка №00 ГОСТ 6309-59
21 Т4.31.128 Пружина уплотнения
22 Т4.31.122 Ось катка
23 Т4.31.124 Кольцо защитное
24 Т4.31.117 Рычаг задний правый
25 12-33-13 Заглушка
26 60-33-025 Пробка
27 Т4.31.120 Балансир
28 Т4.31.133 Кольцо
29 Т4.31.132 Кольцо уплотнительное
30 Т4.31.123 Ось каретки
31 Т4.31.143 Кольцо уплотнительное
32 Т4.30.172 Втулка
33 Т4.31.127 Ось рычага
34 Т4.31.146 Втулка малая
35 Т4.31.144 Заглушка
36 Т4.31.116 Рычаг задний левый
37 Т4.31.102зам Рычаг передний левый
38 I-А1 Масленка I-А1, ГОСТ 1303-56
39 Т4.31.105 Шток
40 Т4.30.123 Труба направляющая
41 Т4.31.103 Пружина
42 Т4.31.121 Шайба
43 ГПII-М36Х3 Гайка шестигранная
44 Ш-6,3Х60 Шплинт
45 Т4.31.101зам Рычаг передний правый
46 Т4.31.109 Крышка стопора
47 ШП-10Т Шайба пружинная
48 БНП-М10Х18 Болт
49 Т4.31.110 Прокладка
50 60-33-026 Прокладка регулировочная
51 60-33-027 Прокладка регулировочная
52 60-33-028 Прокладка регулировочная
53 Т4.31.139 Стопор
54 Т4.31.104 Опора пружин
55 76Т-33-024 Палец
56 Т4.31.106 Подушка рессоры
57 Ш-4Х22 Шплинт 4Х22, ГОСТ 397-66
58 РКIII-1/3" Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
