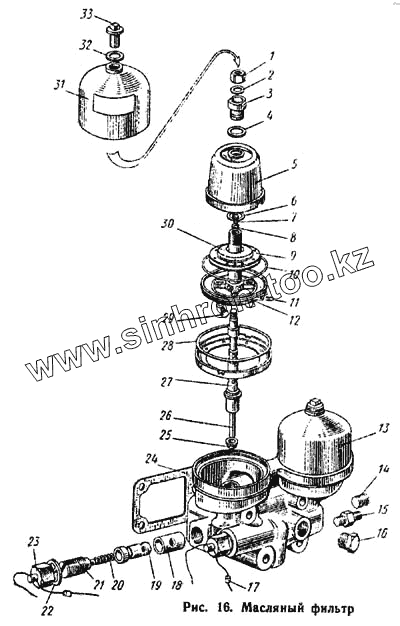

Каталог запасных частей к технике: АТЗ ТТ-4. Масляный фильтр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
03-10с4А	03-10с4А		Корпус в сборе
03-10с6	03-10с6		Колпак в сборе
03-10с2А	03-10с2А		Центрифуга полнопоточная масляная
14-10с8Б	14-10с8Б		Маслоотражатель в сборе
14-10с3Б	14-10с3Б		Ротор в сборе
1	ГШО-М12		Гайка М12, ГОСТ 2524-62
2	14-1018А		Шайба упорная
3	14-1013В		Гайка ротора
4	14-1071		Прокладка
5	14-1009Г		Крышка ротора
6	14-1077А		Кольцо упорное
7	В2-М6Х8		Винт М6Х8, ГОСТ 1489-62
8	ШП-6Н		Шайба пружинная 6Н65Г, ГОСТ 6402-61
9	14-1010Б		Маслоотражатель
10	Кольцо V-130Х125, ГОСТ 9833-61		Кольцо V-130Х125, ГОСТ 9833-61
11	14-1031		Штифт
12	14-1008Г		Остов ротора
13	03-1001А		Корпус
14	РКIV-3/8"		Пробка КГ-3/8", ГОСТ 12721-67
15	03-1014		Штуцер ввертной
16	РКIII-1/2"		Пробка КГ-1/2", ГОСТ 12720-67
17	ПЖ- диаметром 1Х250		Проволока 1Х250, ГОСТ 3282-46
18	03-1022		Стакан
19	03-1027-1		Клапан
20	04-1046		Пружина сливного клапана
21	03-1024		Винт регулировочный
22	03-1033		Прокладка
23	03-1025		Тайка
24	6Т2-1009		Прокладка
25	14-1003А		Дроссель
26	03-1004		Трубка маслоотводная
27	14-1012А		Ось ротора
28	14-1065А		Прокладка колпака
29	14-1047А		Форсунка
30	14-1002А		Сетка защитная
31	14-1014Г		Колпак
32	СМД7-0684		Прокладка
33	14-1060Б		Гайка колпака

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
