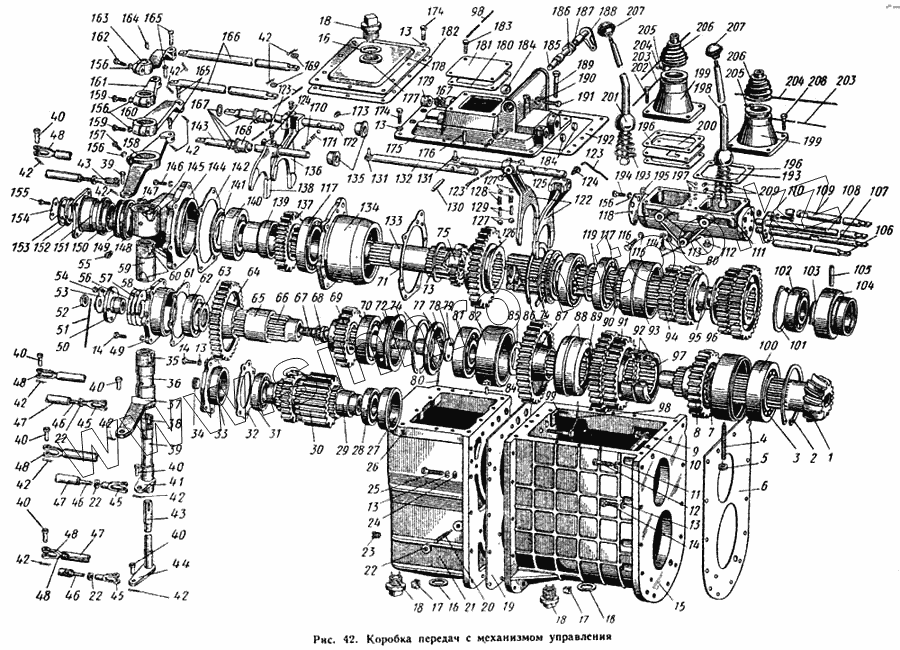

Каталог запасных частей к технике: АТЗ ТТ-4. Коробка передач с механизмом управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
77
78
79
80
81
82
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.37А.004 | Т4.37А.004 | Вал промежуточный в сборе | |
| Т4.37А.019 | Т4.37А.019 | Валик блокировки в сборе | |
| Т4.37А.006 | Т4.37А.006 | Валик первой и второй передач в сборе | |
| Т4.37.015 | Т4.37.015 | Валик переключения первой и второй передач в сборе | |
| Т4.37.016 | Т4.37.016 | Валик переключения третьей и четвертой передач в сборе | |
| Т4.37А.020-1 | Т4.37А.020-1 | Грязеуловитель в оборе | |
| Т4.37А.022-1 | Т4.37А.022-1 | Грязеуловитель в сборе | |
| Т4.37А.002 | Т4.37А.002 | Колонка управления в сборе | |
| Т4.37А.003 | Т4.37А.003 | Коробка передач в сборе | |
| Т4.37А.001 | Т4.37А.001 | Коробка передач с механизмом управления в сборе | |
| Т4.37А.010 | Т4.37А.010 | Корпус, промежуточный в сборе | |
| Т4.37А.018 | Т4.37А.018 | Крышка корпуса реверс-редуктора в сборе | |
| 54.38.028-2 | 54.38.028-2 | Пробка магнитная | |
| Т4.37А.008 | Т4.37А.008 | Труба реверса в сборе | |
| Т4.37А.012-1 | Т4.37А.012-1 | Труба реверса с рычагом в сборе | |
| Т4.37А.007 | Т4.37А.007 | Труба третьей в четвертой передач в сборе | |
| Т4.37А.011 | Т4.37А.011 | Труба третьей и четвертой передач с рычагом в сбор | |
| Т4.37А.009 | Т4.37А.009 | Труба-редуктора в сборе | |
| Т4.37А.014 | Т4.37А.014 | Тяга в сборе | |
| 1 | Т4.37.167 | Вал вторичный | |
| 2 | 04.37.119 | Кольцо 1Б-160Г | |
| 3 | РРК-32615КМ | Роликоподшипник | |
| 4 | 04.37.137 | Винт установочный | |
| 5 | ГШ-М14 | Гайка М14 | |
| 6 | Т4.37А.206 | Прокладка | |
| 7 | Т4.37.146 | Кольцо распорное | |
| 8 | Т4.37.177 | Шестерня четвертой передачи | |
| 9 | М04.37.232 | Болт М16Х55 кл. 2 | |
| 10 | М04.37.110 | Пластина стопорная | |
| 11 | ШП-16Н | Шайба пружинная 16Н65Г, ГОСТ 6402-61 | |
| 12 | Т4.37А.199 | Болт М16х45 кл. 2 | |
| 13 | ШП-12Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 14 | БНП-М12Х40 | Болт М12Х40, ГОСТ 7796-62 | |
| 15 | Т4.37А.116 | Корпус коробки, передач | |
| 16 | 54.38.643 | Кольцо уплотняющее | |
| 17 | 54.38.602 | Магнит | |
| 18 | 54.38.601-1 | Пробка с держателями | |
| 19 | Т4.37А.201 | Прокладка | |
| 20 | Т4.37А.229 | Винт установочный (специальный) | |
| 21 | Т4.37А.104 | Корпус реверс-редуктора | |
| 22 | ГШ-М12Х1,25 | Гайка | |
| 23 | РКIV-1/4" | Пробка | |
| 24 | ШЧ-12 | Шайба | |
| 25 | БНП-М12Х45 | Болт | |
| 26 | Т4.37А.239 | Уголок | |
| 27 | Т4.37А.220-1 | Стакан | |
| 28 | РРК-12211К1 | Роликоподшипник | |
| 29 | Т4.37А.195 | Вал реверса | |
| 30 | Т4.37А.181 | Шестерня реверса | |
| 31 | РРК-12210К1 | Роликоподшипник | |
| 32 | Т4.37А.190-1 | Прокладка | |
| 33 | Т4.37А.214-1 | Корпус подшипника | |
| 34 | РКI-1,1/4" | Пробка | |
| 35 | Т4.37.161 | Втулка | |
| 36 | Т4.37А.121 | Труба реверса | |
| 37 | Т4.37А.126-1 | Рычаг реверса нижний | |
| 38 | Т4.37.160 | Втулка | |
| 39 | Т4.37А.120 | Труба третьей и четвертой передач | |
| 40 | Т4.40.106 | Ось | |
| 41 | Т4.37.124 | Рычаг третьей и четвертой передач нижний | |
| 42 | Ш-3,2Х20 | Шплинт | |
| 43 | Т4.37А.119 | Валик первой и второй передач | |
| 44 | Т4.37.123 | Рычаг первой и второй передач нижний | |
| 45 | А40-17 | Вилка | |
| 46 | Т4.40.144 | Наконечник | |
| 47 | Т4.37А.117 | Тяга | |
| 48 | Т4.40.143 | Вилка | |
| 49 | Т4.37А.138-1 | Корпус подшипника | |
| 50 | Т4.37А.196 | Фланец упорный | |
| 51 | ПЖ- диаметром 1,6Х280 | Проволока | |
| 52 | ГНП-М22Х1,5 | Гайка | |
| 53 | Т4.37А.228 | Шайба замковая | |
| 54 | БНПС-М10Х30 | Болт | |
| 55 | I-А1 | Масленка I-А1, ГОСТ 1303-56 | |
| 56 | Т4.37А.225 | Прокладка регулировочная | |
| 57 | Т4.37А.224 | Прокладка регулировочная | |
| 58 | Т4.37А.223 | Прокладка регулировочная | |
| 59 | Т4.37А.122 | Труба редуктора | |
| 60 | Т4.37.162 | Втулка | |
| 61 | Т4.37А.240 | Прокладка регулировочная | |
| 61 | Т4.37А.241 | Прокладка регулировочная | |
| 61 | Т4.37А.242 | Прокладка регулировочная | |
| 62 | РРК-12310КМ | Роликоподшипник | |
| 63 | Т4.37А.202 | Кольцо упорное | |
| 64 | Т4.37А.180 | Шестерня редуктора большая | |
| 65 | Т4.37А.231 | Втулка шлицевая | |
| 66 | Т4.37А.219 | Вал редуктора | |
| 67 | Т4.37А.210 | Стержень регулировочный | |
| 68 | 54.53.406 | Кольцо уплотнительное | |
| 69 | Т4.37А.191 | Шестерня редуктора малая | |
| 70 | РРК-12312К1 | Роликоподшипник | |
| 71 | Т4.37А.107 | Прокладка | |
| 72 | Т4.37А.139-2 | Стакан подшипника вала редуктора (задний) | |
| 73 | Т4.37А.222 | Кольцо упорное | |
| 74 | 04.37.186 | Кольцо 1Б-140 | |
| 75 | 04.41.129-2 | Втулка шлицевая | |
| 77 | Т4.37А.211-1 | Головка регулировочного стержня | |
| 78 | БНПС-М12Х30 | Болт | |
| 79 | 04.37.125 | Шайба упорная | |
| 80 | ПЖ- диаметром 1,6Х130 | Проволока | |
| 81 | ШРО-411 | Шарикоподшипник | |
| 82 | Т4.37А.221 | Стакан подшипника вторичного вала (передний) | |
| 84 | ШЦ-8Х22 | Штифт цилиндрический | |
| 85 | 04.37.122-1 | Кольцо упорное | |
| 86 | 04.37.184 | Кольцо НК-152 | |
| 87 | Т4.37.144 | Шестерня первой передачи | |
| 88 | 04.37.118 | Диск грязеуловителя | |
| 89 | Т4.37А.212-1 | Ступица грязеуловителя | |
| 90 | 04.37.234 | Кольцо 1Б-80 | |
| 91 | Т4.37.145 | Блок шестерен | |
| 92 | Т4.37А.218 | Диск грязеуловителя | |
| 93 | Т4.37А.141 | Стакан | |
| 94 | Т4.37А.132 | Блок шестерен первой и второй передач | |
| 95 | Т4.37А.154 | Вал первичный | |
| 96 | Т4.37А.179 | Блок шестерен третьей и четвертой передач | |
| 97 | Т4.37А.213-1 | Ступица грязеуловителя | |
| 98 | ПЖ- диаметром 1,6Х580 | Проволока | |
| 99 | БНПС-М12Х65 | Болт | |
| 100 | 04.37.159 | Стакан подшипника вторичного вала (задний) | |
| 101 | Т4.37А.134 | Кольцо 1Б-120 | |
| 102 | РРК-2311К | Роликоподшипник | |
| 103 | Т4.37А.197 | Кольцо 1 Б-55 | |
| 104 | Т4.37А.158 | Стакан | |
| 105 | Т4.37.159 | Стопор | |
| 106 | Т4.37.112 | Ползун переключения первой и второй передач | |
| 107 | Т4.37.149 | Ползун переключения третьей и четвертой передач | |
| 108 | Т4.37А.113 | Ползун переключения реверса | |
| 109 | Т4.37А.150 | Ползун переключения редуктора | |
| 110 | Т4.37.185 | Крышка задняя | |
| 111 | Т4.37А.101 | Корпус колонок | |
| 112 | РКIII-3/8" | Пробка | |
| 113 | Т4.37.165 | Винт специальный | |
| 114 | Т4.37.166 | Кольцо | |
| 115 | ШП-14Т | Шайба пружинная | |
| 116 | БНП-М14Х40 | Болт | |
| 117 | ШРО-216 | Шарикоподшипник | |
| 118 | Т4.37.184 | Крышка передняя | |
| 119 | Т4.37А.188 | Кольцо промежуточное | |
| 122 | Т4.37А.164 | Вилка переключения передач | |
| 123 | ПЖ- диаметром 1,6Х210 | Проволока диаметром 1,6Х210 | |
| 124 | Т4.37.205 | Винт, установочный | |
| 125 | Т4.37.172 | Валик переключения третьей и четвертой передач | |
| 126 | Т4.37А.148 | Шестерня подвижная | |
| 127 | Шар диаметром 13,494 | Шар | |
| 128 | А41-24 | Пружина | |
| 129 | Т4.37.171 | Стопор блокировки | |
| 130 | Т4.37.186 | Стопор замка | |
| 131 | Т4.37.133 | Ось | |
| 132 | Т4.37.187 | Валик переключения первой и второй передач | |
| 133 | Т4.37А.142 | Вал промежуточный | |
| 134 | Т4.37А.106 | Корпус промежуточный | |
| 135 | Т4.37А.226 | Втулка | |
| 136 | Т4.37А.204 | Вилка переключения реверса | |
| 137 | Т4.37А.140 | Шестерня ведущая | |
| 138 | Т4.37А.153 | Вилка переключения редуктора | |
| 139 | Т4.37А.147 | Втулка распорная | |
| 140 | ШРО-313 | Шарикоподшипник | |
| 141 | Т4.37А.232 | Шайба маслоотражательная | |
| 142 | Т4.37А.169 | Прокладка | |
| 143 | Т4.37А.136 | Валик переключения редуктора | |
| 144 | Т4.37А.156 | Корпус промежуточный | |
| 145 | Т4.37.163 | Втулка | |
| 146 | БНП-М12Х55 | Болт | |
| 147 | БНП-М12Х100 | Болт | |
| 148 | АСК80-105-12сб | Манжета I-I-80, Н536-66 | |
| 149 | 04.37.115 | Кольцо-сальник | |
| 150 | 04.37.114 | Обойма сальника | |
| 151 | Т4.37А.183 | Фланец кардана | |
| 152 | Т4.37А.230 | Втулка конусная | |
| 153 | Т4.37А.236 | Шайба торцовая | |
| 154 | Т4.37.233 | Планка стопорная | |
| 155 | БНП-М12Х30 | Болт | |
| 156 | ШП-10Т | Шайба пружинная | |
| 157 | БНП-М10Х40 | Болт М10Х40, ГОСТ 7795-62 | |
| 158 | Т4.37А.129 | Рычаг редуктора | |
| 159 | БНП-М10Х35 | Болт М10Х35, ГОСТ 7796-62 | |
| 160 | Т4.37А.130 | Рычаг реверса верхний | |
| 161 | Т4.37А.128 | Рычаг третьей и четвертой передач верхний | |
| 162 | БНП-М10Х30 | Болт | |
| 163 | Т4.37А.127 | Рычаг первой и второй передач верхний | |
| 164 | ШС-4Х9 | Шпонка | |
| 165 | Т4.37.115 | Ось специальная | |
| 166 | Т4.37А.131 | Валик промежуточный | |
| 167 | Г48-70-111 | Кольцо уплотнительное | |
| 168 | Т4.37.234 | Корпус уплотнения | |
| 169 | ШЧ-10 | Шайба | |
| 170 | Т4.37А.208 | Стопор фиксатора | |
| 171 | 04.37.204-1 | Пружина фиксатора | |
| 172 | Т4.37А.137 | Валик переключения реверса | |
| 173 | РКIV-3/8" | Пробка КГ-3/8", ГОСТ 12721-67 | |
| 174 | БНП-М12Х35 | Болт М12Х35, ГОСТ 7796-62 | |
| 175 | Т4.37А.103 | Крышка корпуса коробки передач | |
| 176 | ШЦ-12Х30 | Штифт цилиндрический | |
| 177 | Т4.37А.238 | Бонка | |
| 178 | Т4.37А.105 | Крышка корпуса реверс-редуктора | |
| 179 | Т4.37.111 | Корпус уплотнения | |
| 180 | 54.37.463 | Прокладка | |
| 181 | Т4.37А.114 | Крышка | |
| 182 | Т4.37А.155 | Прокладка | |
| 183 | БНПС-М12Х25 | Болт | |
| 184 | 04.37.197 | Колпачок | |
| 185 | Т4.37А.192 | Валик блокировки | |
| 186 | Т4.37.176 | Кольцо | |
| 187 | Т4.37.175 | Обойма сальника | |
| 188 | 04.37.182-1 | Рычаг механизма блокировки | |
| 189 | БНП-М12Х80 | Болт | |
| 190 | ГШ-М12 | Гайка | |
| 191 | В6-М12Х35 | Винт | |
| 192 | Т4.37А.200 | Прокладка | |
| 193 | Т4.37.152 | Пружина коническая | |
| 194 | БНП-М10Х25 | Болт | |
| 195 | Т4.37.182 | Кольцо | |
| 196 | Т4.37.189 | Прокладка | |
| 197 | Шар диаметром 7,938 | Шар | |
| 198 | Т4.37А.108 | Рычаг переключения передач | |
| 199 | Т4.37.102 | Колонка | |
| 200 | Т4.37А.110-1 | Кулиса | |
| 201 | Т4.37.109 | Рычаг переключения реверс-редуктора | |
| 202 | БНПС-М12Х40 | Болт | |
| 203 | ПЖ- диаметром 1,6Х450 | Проволока | |
| 204 | ПЖ- диаметром 1,6Х300 | Проволока | |
| 205 | А37-65 | Штифт | |
| 206 | Т4.37.151 | Чехол | |
| 207 | А37-59 | Рукоятка рычага переключения скоростей | |
| 208 | БНПС-М12Х35 | Болт | |
| 209 | РКIV-1/8" | Пробка КГ-1/8", ГОСТ 12721-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
