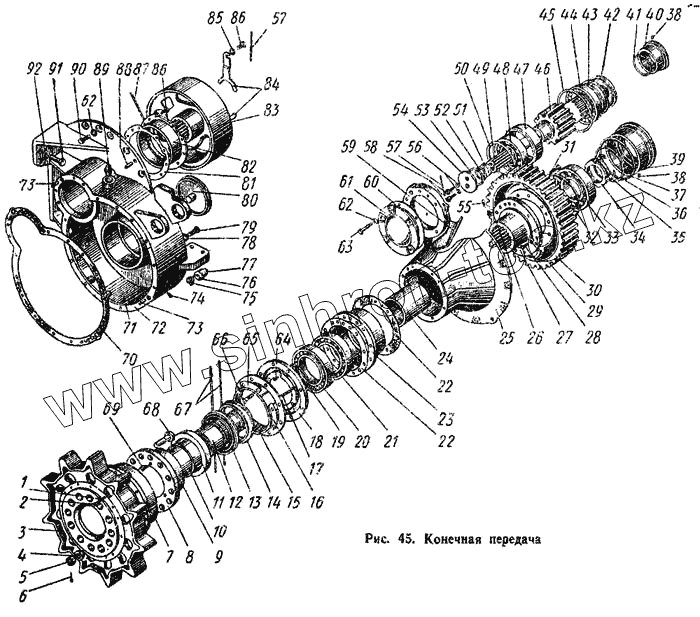

Каталог запасных частей к технике: АТЗ ТТ-4. Конечная передача

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
Позиция на иллюстрации Заводской номер детали Название детали
Т4.39.004 Т4.39.004 Втулка уплотнения в сборе
Т4.39.008 Т4.39.008 Вал ведомый в сборе
Т4.39.007 Т4.39.007 Шестерня ведомая в сборе
Т4.39.006 Т4.39.006 Стакан подшипника в сборе
Т4.39.001 Т4.39.001 Передача конечная
54.38.028-1 54.38.028-1 Пробка сливная магнитная
Т4.39.005 Т4.39.005 Крышка картера в сборе
1 ШП-12Н Шайба пружинная 12Н65Г, ГОСТ 6402-61
2 БНП-М12Х45 Болт
3 Т4.39.101 Венец
4 Т4.39.133 Втулка коническая
5 Т4.39.155 Гайка М24Х2 кл. 2
6 Ш-4Х45 Шплинт разводной
7 Т4.39.138-1 Фланец
8 Т4.39.122 Вал ведомый
9 Т4.39.136 Втулка
10 Т4.39.142 Кольцо
11 Т4.39.146 Диск
12 Т4.39.128 Втулка
13 Т4.39.139 Диск
14 Т4.39.124 Манжета
15 Т4.39.126 Шайба уплотнительная
16 Т4.39.112 Пластина стопорная
17 36.2409045 Пружина фиксатора
18 Т4.39.132 Крышка
19 Т4.39.149 Кольцо запорное
20 РРК-2222Г Роликоподшипник радиальный
21 ШРО-222 Шарикоподшипник радиальный однорядный
22 Т4.39.143 Прокладка
23 Т4.39.144 Стакан подшипника
24 Т4.39.129 Втулка
25 Т4.39.111 Крышка картера
26 ГПН-М18Х1,5 Гайка прорезная
27 Т4.39.134 Ступица ведомой шестерни
28 БНП-М14Х40 Болт
29 60-15-037 Шайба стопорная
30 60-15-007 Шестерня ведомая
31 60-15-017 Болт призонный
32 Т4.39.145 Кольцо запорное
33 РРК-2318КМ Роликоподшипник радиальный
34 Т4.39.141-1 Гайка
35 Т4.39.150 Кольцо стопорное
36 Т4.39.154 Кольцо У-70Х0-2
37 Т4.39.153 Кольцо У-210Х200-2
38 ШЦ-6Х14 Штифт цилиндрический
39 Т4.39.121 Стакан подшипника
40 Т4.39.115 Втулка уплотнения
41 Т4.39.118 Кольцо У-100Х95-2
42 АСК120-146-12сб Уплотнение одинарное
43 Т4.39.108 Шайба маслоотражательная
44 РРК-2220К Роликоподшипник радиальный
45 60-15-020-Б Кольцо пружинное
46 Т4.39.103 Шестерня ведущая
47 Т4.39.130 Стакан подшипника
48 РРК-62315КМ Роликоподшипник радиальный
49 Т4.39.102 Торсион
50 04.37.119 Кольцо 1Б-160Г
51 04.38.131-1 Заглушка
52 04.38.135 Кольцо стопорное
53 04.38.229 Кольцо уплотнительное
54 04.38.170-1 Шайба упорная
55 Ш-4Х40 Шплинт разводной
56 04.38.242 Кольцо уплотнительное
57 ПЖ- диаметром 1,6Х130 Проволока
58 04.38.222 Болт
59 Т4.39.127 Козырек
60 Т4.39.113 Прокладка
61 Т4.39.114 Крышка
62 ШП-16Т Шайба пружинная
63 БНП-М16Х70 Болт
64 Т4.39.135 Штифт
65 Т4.39.123 Пластина стопорная
66 БНП-М12Х50 Болт
67 ПЖ- диаметром 1Х1090 Проволока контровочная
68 Т4.39.131 Болт М24Х2 кл.2
69 БНП-М10Х35 Болт М10Х35, ГОСТ 7796-62
70 Т4.39.147 Прокладка
71 Т4.39.119 Картер левый
72 Т4.39.120 Картер правый
74 РКIII-1/8" Пробка коническая
75 54.38.602 Магнит
75 60-15-045 Штифт
76 ПЖ- диаметром 3Х36 Проволока контровочная
77 54.38.601 Пробка спускная
78 ШП-18Г Шайба пружинная
79 БНП-М18Х45 Болт
80 Т4.39.152 Крышка
81 Т4.39.109 Прокладка
82 Т4.39.148 Стакан подшипника
83 Т4.39.105 Барабан тормозной
84 Т4.39.116 Пластина стопорная
85 ШЧ-12 Шайба
86 БНПС-М12Х30 Болт
87 ПЖ- диаметром 1,6Х750 Проволока контровочная
88 76Т-15-046 Штифт
89 60-15-052 Пробка К-1,1/4"
90 БНП-М16Х45 Болт
91 Т4.39.151 Болт М27Х2Х65 кл. 2
92 ШП-27Н Шайба пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
